Gilt für: R5

Maschine reinigen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

VORSICHT

Atembeschwerden durch Bearbeitungsstaub

Falls Bearbeitungsstaub in Ihre Lunge gelangt, kann dies Atembeschwerden verursachen.

  • Reinigen Sie die Maschine nach einer Trockenbearbeitung nur mit ordnungsgemäß installierter und aktivierter Absauganlage.
  • Tragen Sie während der gesamten Reinigung einen Mundschutz der Klasse FFP2.
  • Reinigen Sie die Maschine niemals mit Druckluft.
VORSICHT

Verletzungsgefahr durch Splitter

Bei der Reinigung mit Druckluft können Splitter herumgeschleudert werden und sie verletzen.

  • Reinigen Sie die Maschine niemals mit Druckluft.
ACHTUNG

Beschädigung an den Linearführungen oder der Spindel bei Reinigung mit Druckluft

Wenn Sie den Arbeitsraum mit Druckluft reinigen, können Späne an empfindliche Komponenten wie die Linearführungen oder die Spindellager gelangen.

  • Reinigen Sie den Arbeitsraum niemals mit Druckluft.

Lassen Sie kein zusätzliches Wasser in den Arbeitsraum fließen. Der Kühlflüssigkeitsbehälter kann überlaufen.

Die Reinigung des Arbeitsraums umfasst folgende Komponenten:

  • Messtaster
  • Rohlingshalter
  • Sichtfenster
  • Webcam
  • Werkzeugmagazine
  • Werkzeugmagazinhalter
  • Schutzleiste

Diese Komponenten haben unterschiedliche Wartungsintervalle gemäß der Wartungstabelle. Deshalb führen Sie je nach Komponenten, die gereinigt werden müssen, eine tägliche oder wöchentliche Reinigung des Arbeitsraums durch.

  • Wenn Sie die wöchentliche Reinigung durchführen, führen Sie auch eine tägliche Reinigung durch.

Tägliche Reinigung durchführen

  1. Halten Sie bereit:
    • Ein feuchtes Tuch
    • Einen milden Reiniger (optional)
    • Ein trockenes Tuch (wenn die Maschine nur für die Trockenbearbeitung verwendet wurde)
    • Einen Staubsauger
  2. Schließen Sie die Arbeitsraumtür.
  3. Bewegen Sie die Achsen in die Reinigungsposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
  4. Öffnen Sie die Arbeitsraumtür.

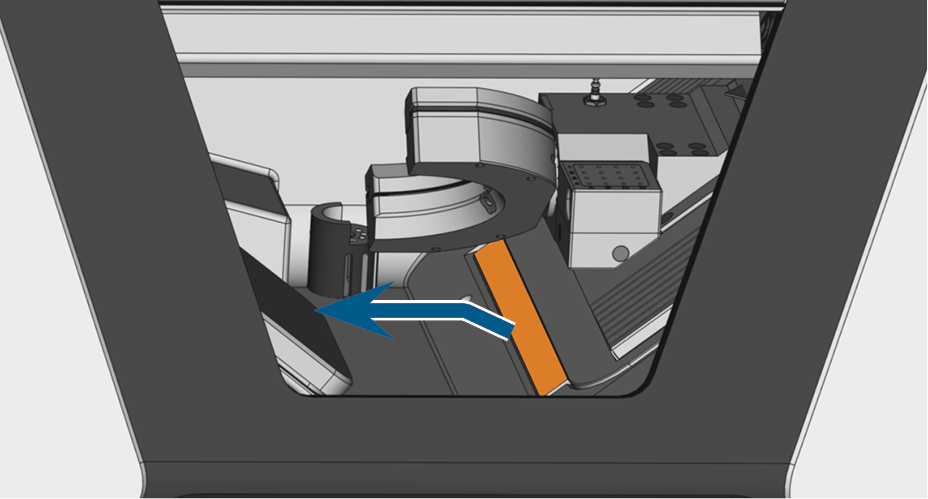

  5. Heben Sie die Schutzleiste (orange markiert) an der linken Seite an und ziehen Sie sie aus der Maschine. Reinigen Sie sie gründlich.

    6.

  6. Wenn die Maschine nur für die Trockenbearbeitung verwendet wurde:
    1. Saugen Sie den groben Schmutz im Arbeitsraum mit dem Staubsauger auf.
    2. Reinigen Sie alle Flächen und Spalten im Arbeitsraum gründlich mit dem trockenen Tuch. Verwenden Sie bei Bedarf einen milden Reiniger.
  7. Wenn die Maschine zur Nassbearbeitung verwendet wurde: Reinigen Sie alle Flächen und Spalten im Arbeitsraum gründlich mit dem feuchten Tuch. Verwenden Sie bei Bedarf einen milden Reiniger.

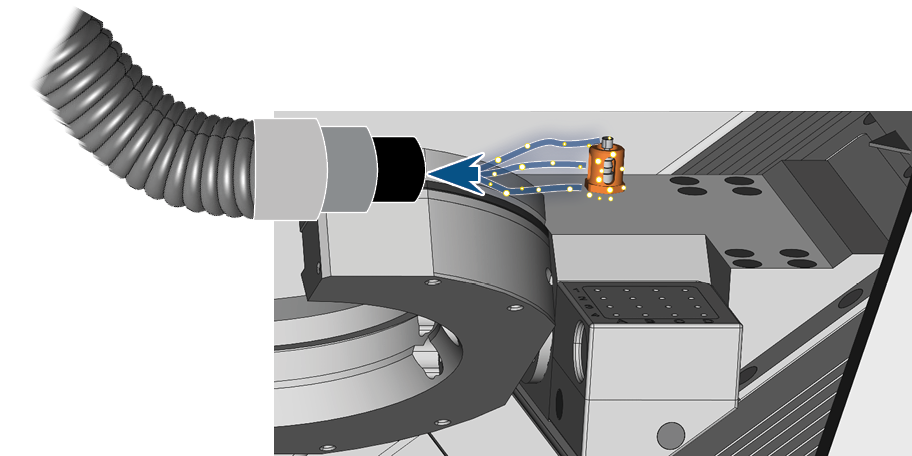

  8. Saugen Sie aus 3 cm Entfernung alle Bearbeitungsrückstände vom Messtaster ab.

    9.

  9. Reinigen Sie den Rohlingshalter von allen Seiten mit einer Bürste / einem Pinsel. Reinigen Sie vor allem alle Öffnungen und beweglichen Teile des Rohlingshalters.
  10. Lassen Sie den Arbeitsraum trocknen.
  11. Installieren Sie die Schutzleiste im Arbeitsraum:

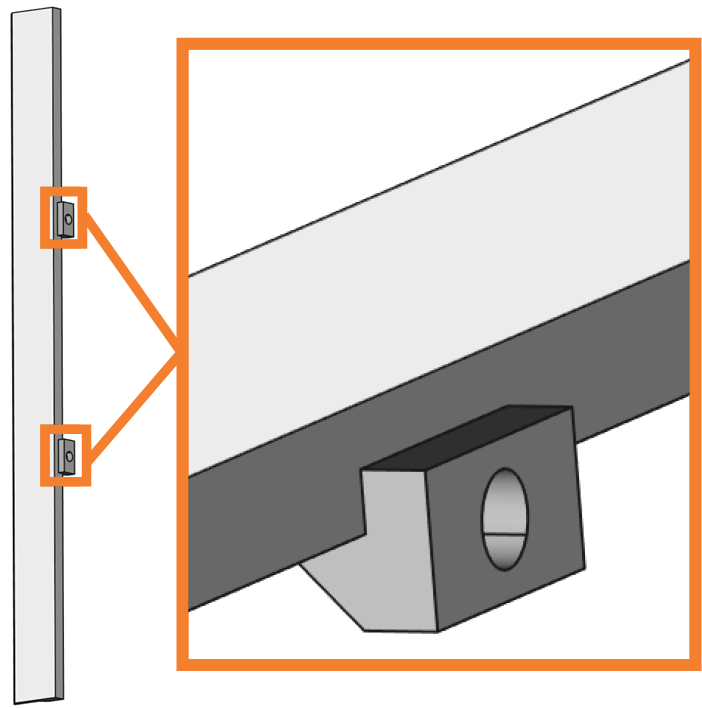

    1. Richten Sie die Schutzleiste so aus, dass sich die Magnete (orange markiert) rechts unten befinden.

      2. Richtige Ausrichtung der Schutzleiste für die Installation

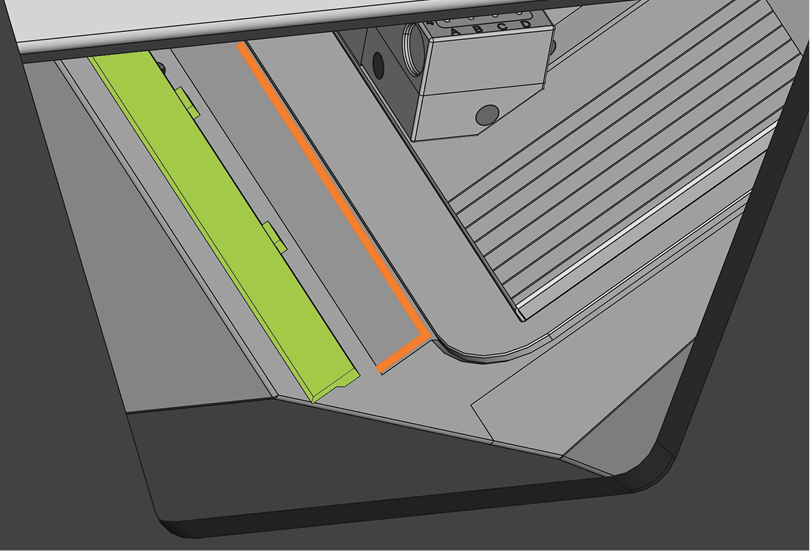

    2. Richten Sie die rechte und die untere Kante der Schutzleiste (grün gefärbt) mit den gedachten orangefarbenen Linien aus, die in der folgenden Abbildung dargestellt sind:

      3.

    3. Schieben Sie die Schutzleiste nach rechts, bis sie einrastet.

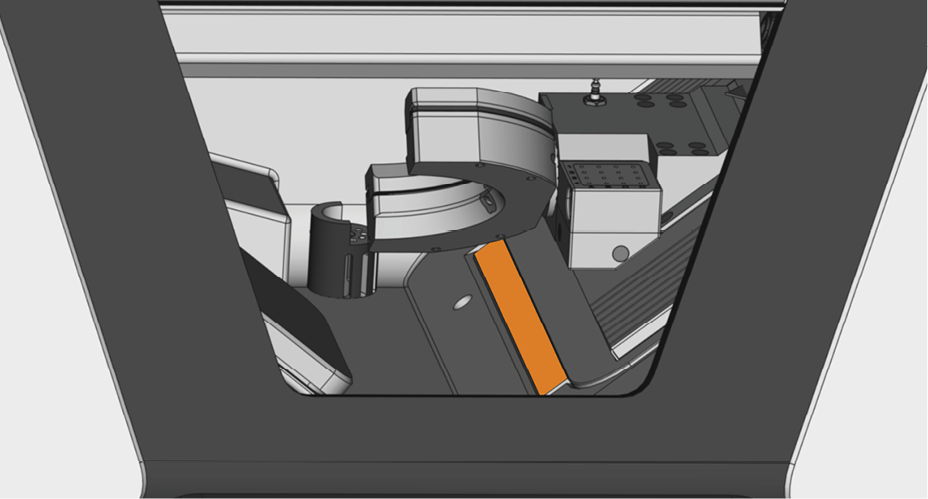

    Korrekt installierte Schutzleiste (orange markiert)

    • Die Schutzleiste wird durch die Magnete festgehalten.

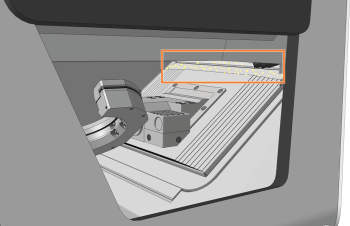

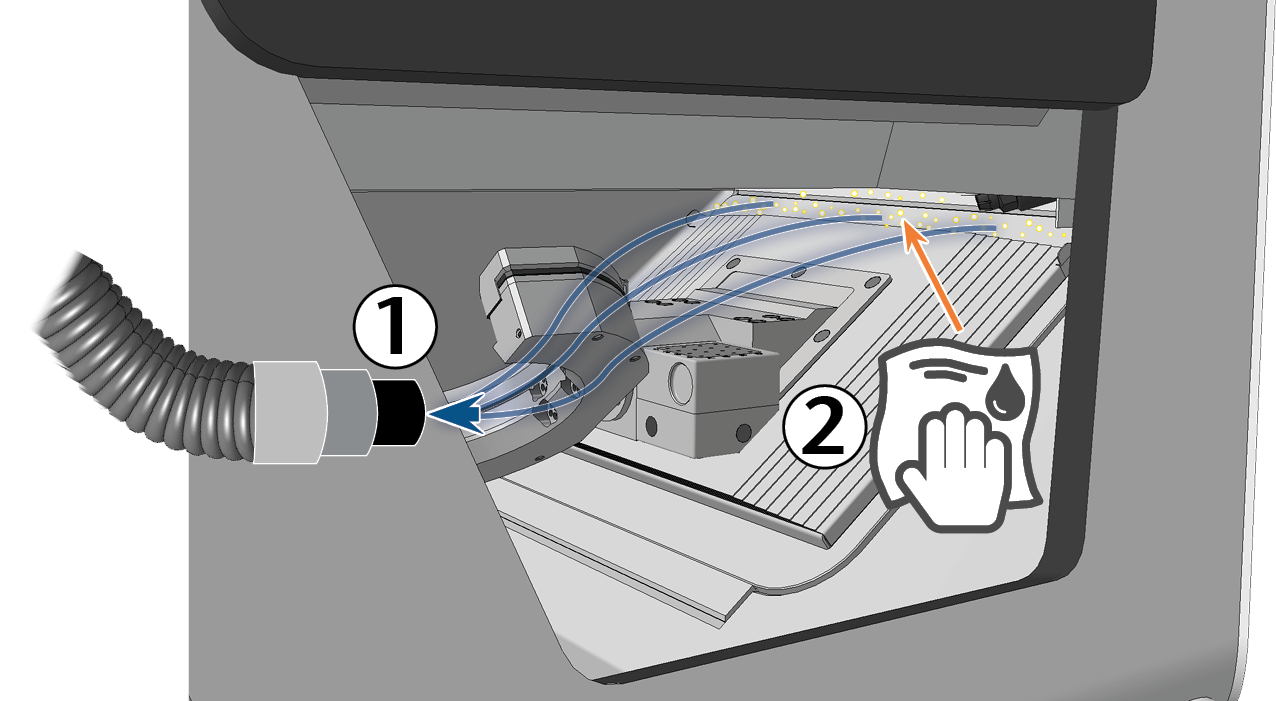

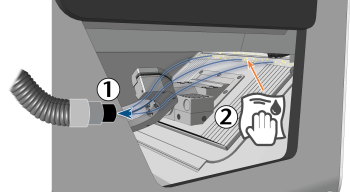

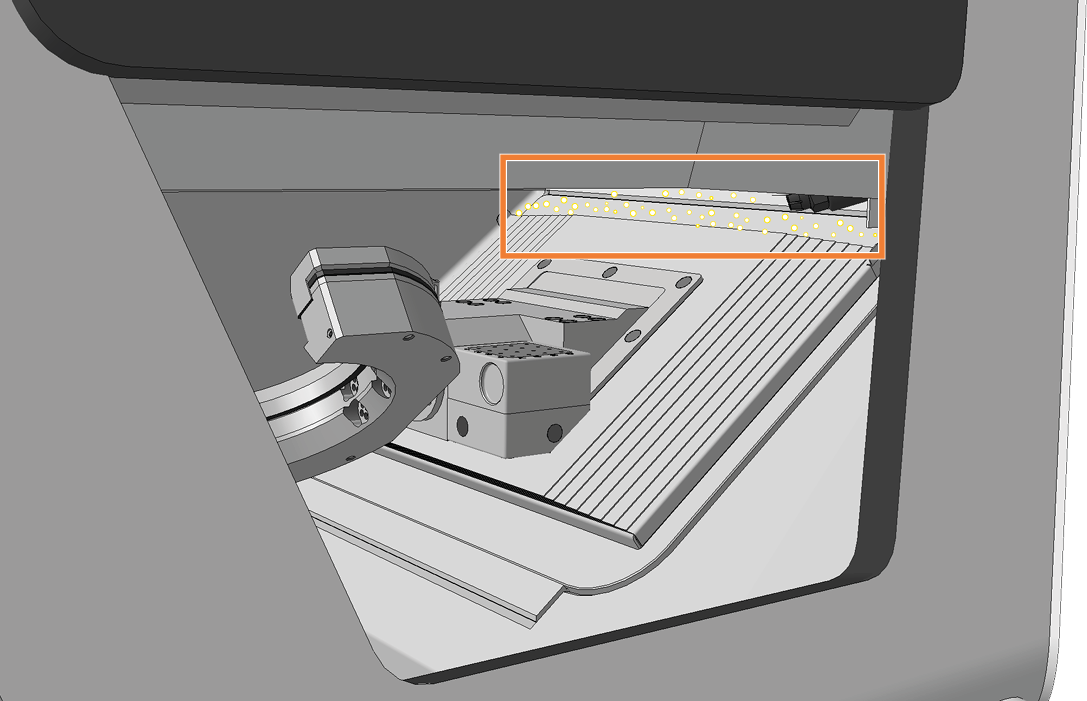

  12. Entfernen Sie alle Bearbeitungsrückstände oberhalb der Lamellen auf der rechten Seite (Bereich orange markiert):

    1. Verwenden Sie einen Staubsauger für die grobe Reinigung.

    2. Verwenden Sie ein Tuch für die gründliche Reinigung.

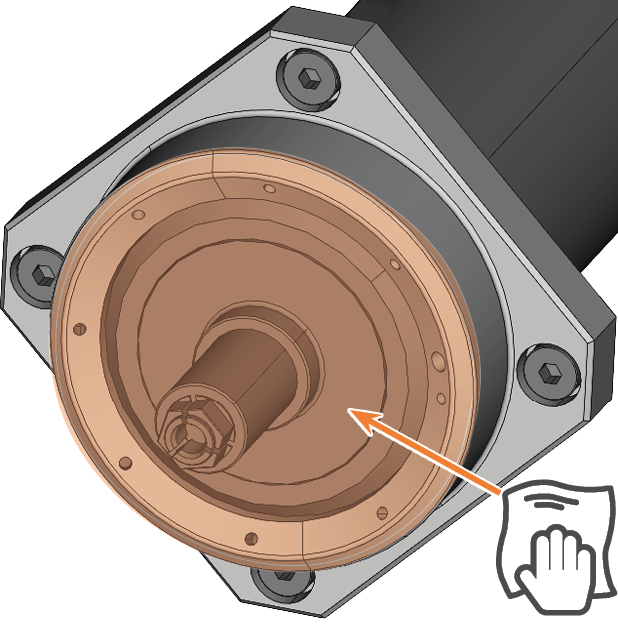

  13. Wischen Sie die Düsenplatte der Spindel mit einem Tuch ab.



  14. Schließen Sie die Arbeitsraumtür.
  15. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.

Wöchentliche Reinigung durchführen

Arbeitsraum reinigen

  1. Führen Sie die tägliche Reinigung durch.
  2. Halten Sie bereit: Die Reinigungsbürste für den Rohlingshalter
  3. Schließen Sie die Arbeitsraumtür.
  4. Bewegen Sie die Achsen in die Reinigungsposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
  5. Öffnen Sie die Arbeitsraumtür.
  6. Entfernen Sie das Werkzeugmagazin aus dem Arbeitsraum. Reinigen Sie es mit dem Staubsauger und dem feuchten Tuch..
  7. Reinigen Sie den Werkzeugmagazinhalter mit dem feuchten Tuch.

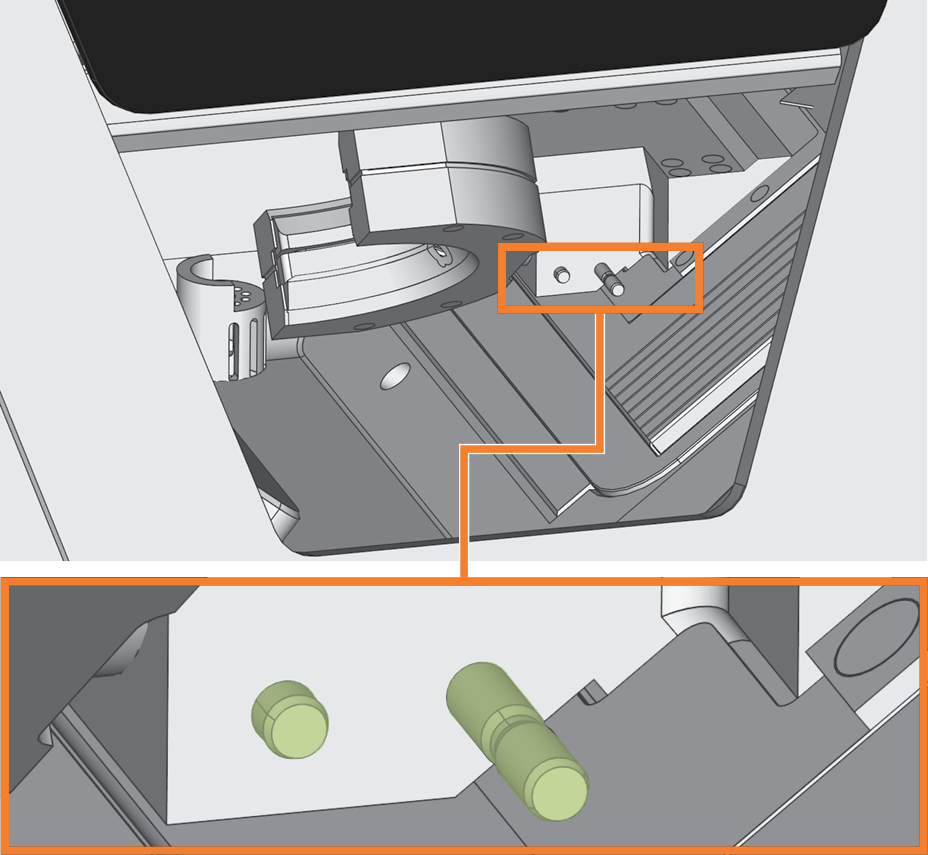

  8. Fetten Sie die Stifte des Werkzeugmagazinhalters mit Spannzangenfett leicht ein.

    9. Die Stifte des Werkzeugmagazinhalters (grün gefärbt)

  9. Stecken Sie das Werkzeugmagazin auf den Halter.
  10. Schrauben Sie die Schutzhülse von der Webcam ab und reinigen Sie diese mit einem trockenen Tuch von innen.

    11.

  11. Reinigen Sie die Kamera mit einem feuchten Tuch. Schrauben Sie die Schutzhülse auf.

  12. Um den Filter der Arbeitsraumbelüftung zu reinigen, tun Sie Folgendes:

    Dieser Filter wird nur in Maschinen verwendet, deren Seriennummern mit R5ID7 beginnen.

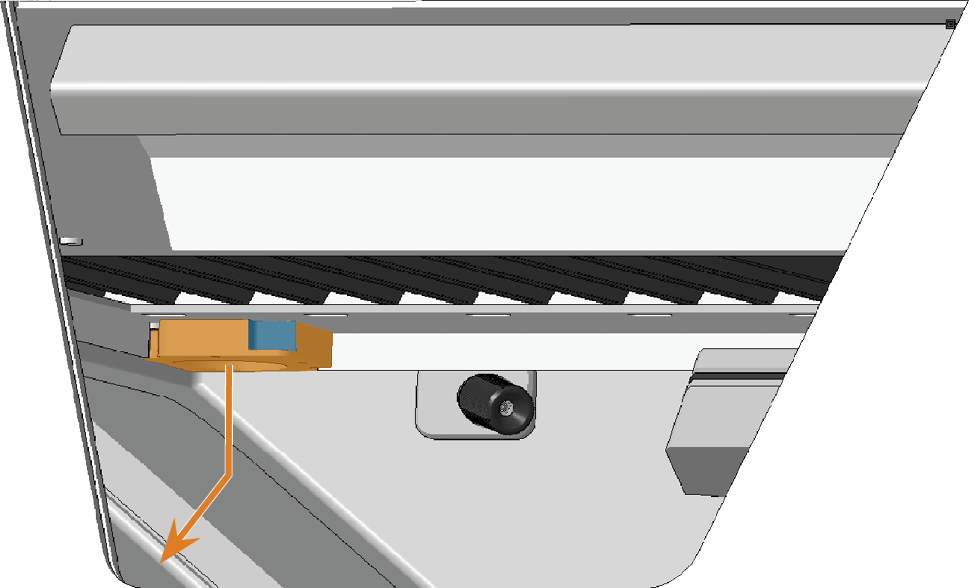

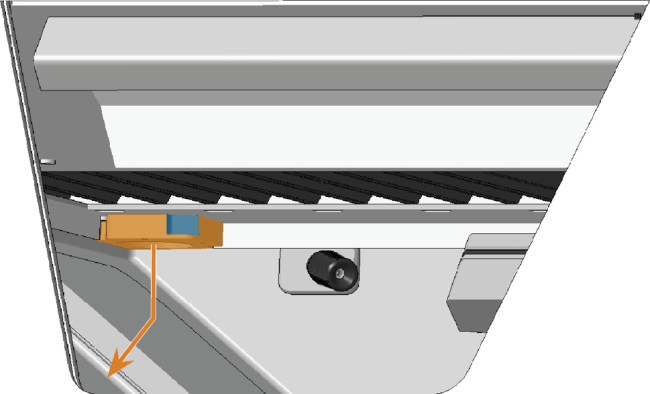

    1. Ziehen Sie den Filter (orange markiert) nach unten und entfernen Sie ihn aus dem Arbeitsraum. Verwenden Sie dazu die Aussparung (blau markiert) des Filters.

      2.

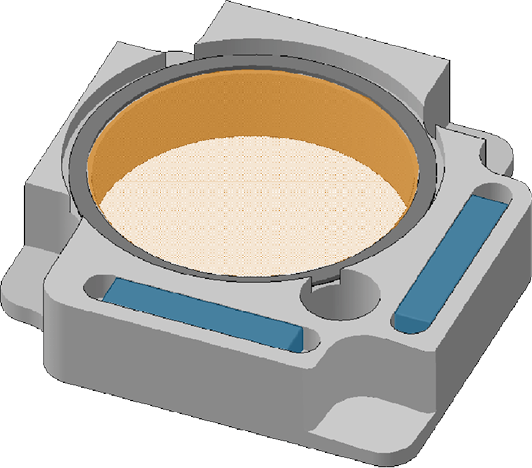

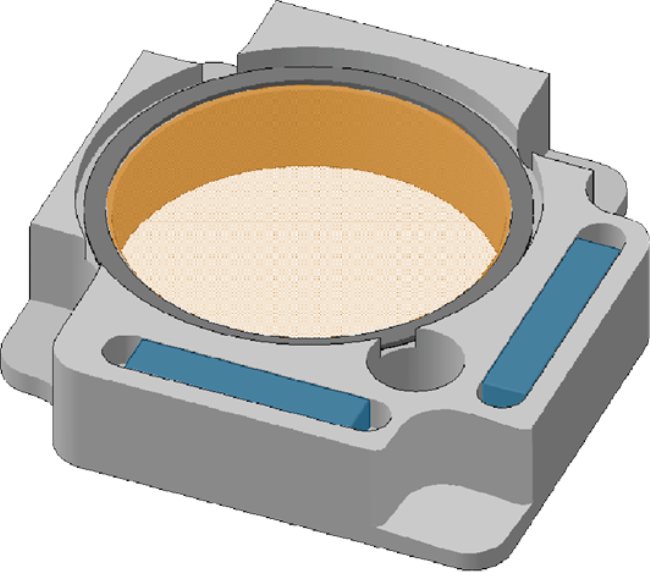

    2. Reinigen Sie das Filtersieb (orange markiert) mit einem Staubsauger oder mit Druckluft.

    3. Reinigen Sie die Magnete (blau markiert) und die Kontaktflächen von Filter und Arbeitsraum mit einem Tuch.

      4.

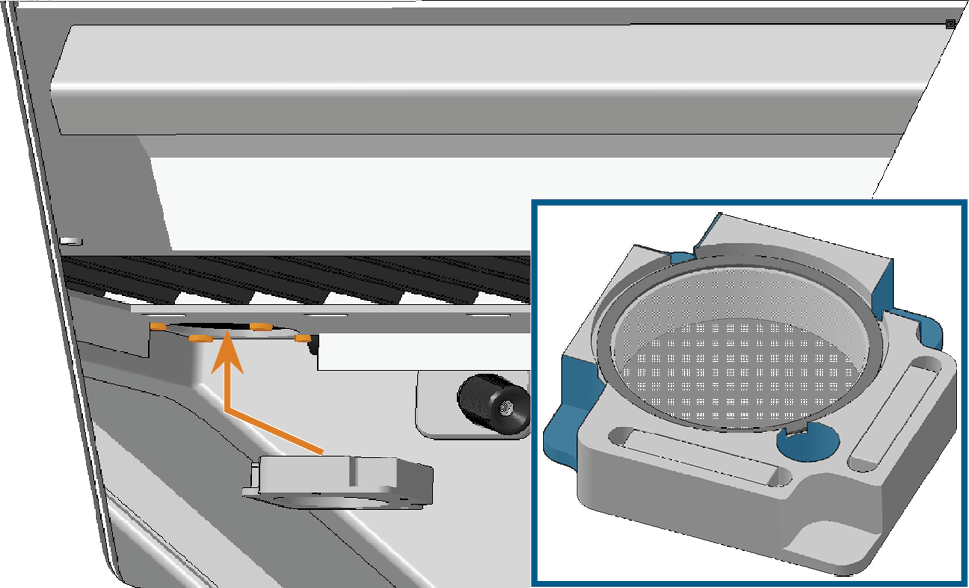

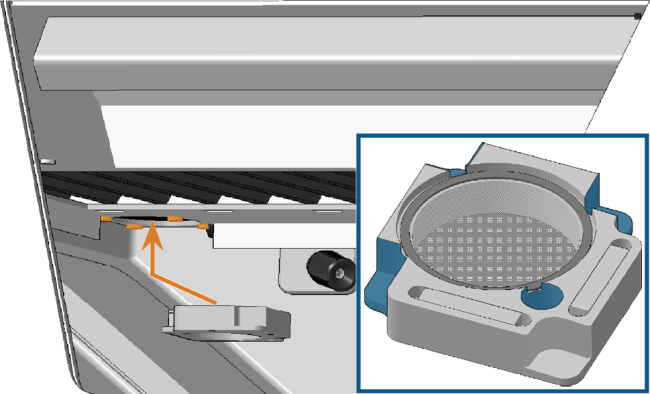

    4. Richten Sie die Aussparungen (blau markiert) des Filters an den Schrauben (orange markiert) der Arbeitsraumbelüftung aus und platzieren Sie den Filter. Die Filter wird von Magneten fixiert.

      5.

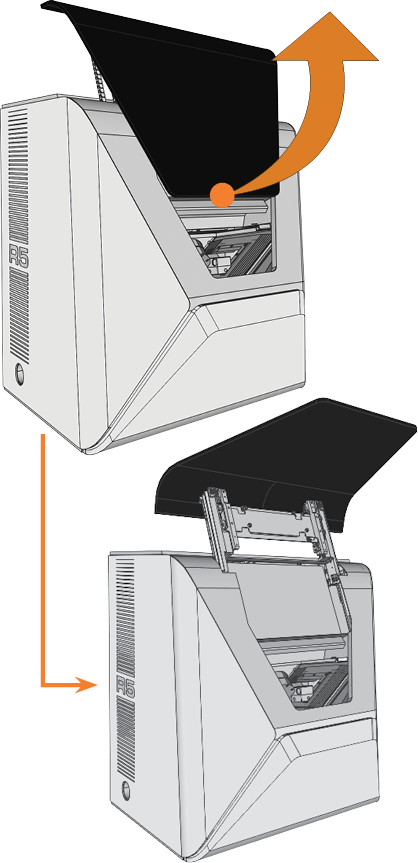

  1. Greifen Sie die Arbeitsraumtür in der Mitte der unteren Kante und klappen Sie sie nach oben.

    2.

  2. Reinigen Sie die Innenseite des Sichtfensters (orange markiert) mit einem feuchten Tuch. Wenn nötig, verwenden Sie einen milden Reiniger.

    3. )

  3. Greifen Sie die Arbeitsraumtür in der Mitte der unteren Kante und klappen Sie sie nach unten.
    • Die Arbeitsraumtür rastet ein.
  4. Schließen Sie die Arbeitsraumtür.
  5. Wenn DentalCNC anzeigt, dass Sie die Arbeitsraumtür nach unten klappen müssen, ist die Tür nicht vollständig heruntergeklappt. Wiederholen Sie die beiden vorherigen Schritte.
  1. Öffnen Sie das Kombifach.
  2. Entfernen Sie alle Gegenstände aus dem RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
  3. Reinigen Sie das RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.. Reinigen Sie die Klemmhebel sehr gründlich.
  4. Entfernen Sie den Kühlflüssigkeitsbehälter.
  5. Reinigen Sie alle Oberflächen im Kombifach.
  • Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.

    • Gehäuse reinigen

    1. Reinigen Sie das Gehäuse:

        ACHTUNG! Gehäuseschäden durch falsche Hilfsmittel und Reinigung

      1. Reinigen Sie die Oberfläche mit einem trockenen Mikrofasertuch.

        Achten Sie auf aufgeklebte Symbole, damit diese sich nicht ablösen. Die Klebefolien sind besonders empfindlich gegen Reibung und scharfe Reinigungsmittel.

      2. Lassen sich Verschmutzungen auf diese Art nicht entfernen, befeuchten Sie das Tuch. Verwenden Sie bei Bedarf einen pH-neutralen Reiniger.

        • Vermeiden Sie den Kontakt der Oberfläche mit alkalischen oder sauren Substanzen. Besonders empfindlich reagieren hier Metallic-Pulverlacke.

        • Bei Verwendung eines besonderen Reinigungsmittels für die Entfernung von bestimmten Verunreinigungen prüfen Sie die Eignung des Mittels vorab an einer verborgenen Stelle des lackierten Teiles.
