Gilt für: Nass-Schleif-Modul

Maschine in Betrieb nehmen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Die Installationsschritte bis zum Betrieb sind:

→

ACHTUNG

Kurzschlussgefahr, wenn die Maschine zu kalt ist

Wenn die Maschine aus einer kalten in eine warme Umgebung transportiert wird, kann durch Kondensation ein Kurzschluss entstehen.

  • Bevor Sie die Maschine nach dem Transport anschalten, stellen Sie folgendes sicher:
  • Die Umgebungsluft hat die erlaubte Temperatur.
  • Die Maschine hat dieselbe Temperatur wie die Umgebungsluft. Dies dauert mindestens 48 Stunden.
  • Die Maschine ist komplett trocken.

Fräsmaschine vorbereiten

Je nach Stand Ihrer Fräsmaschine können die folgenden Bauteile bereits installiert sein.

  1. Öffnen Sie die Arbeitsraumtür.

  2. Reinigen Sie den Arbeitsraum.

  3. Installieren Sie die Schutzkappe des Unterdrucksensors.

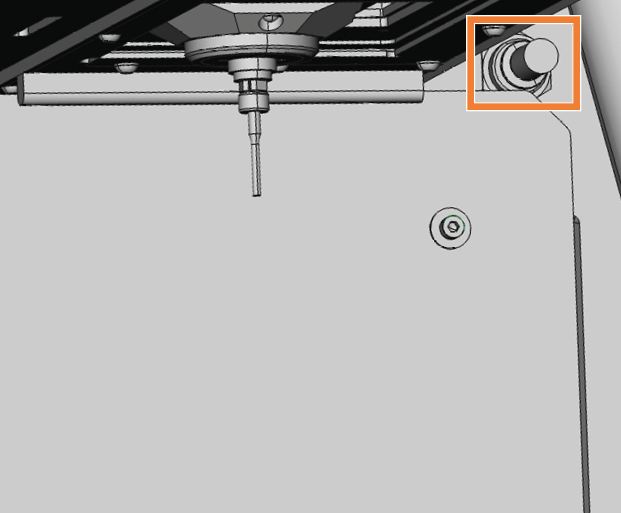

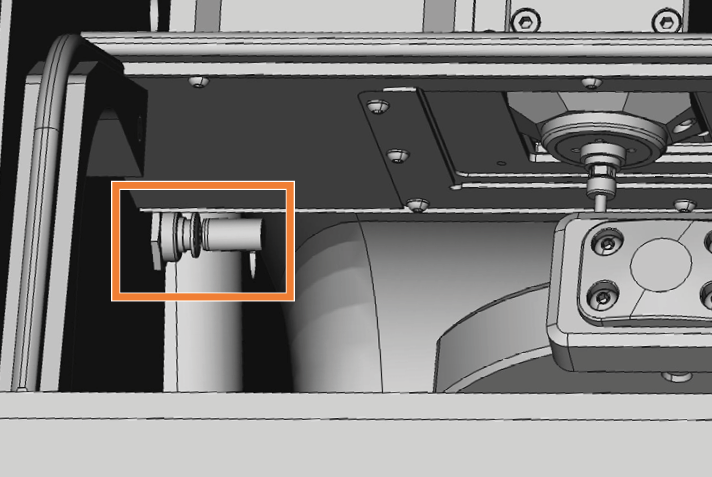

    1. Drücken Sie auf den Ring des Steckanschlusses und ziehen Sie gleichzeitig die Abdeckung des Unterdrucksensors (orange markiert) ab.

      S2

      S1

    2. Setzen Sie die Schutzkappe des Unterdrucksensors in die Maschine ein, so dass die Öffnung der Schutzkappe nach unten zeigt.

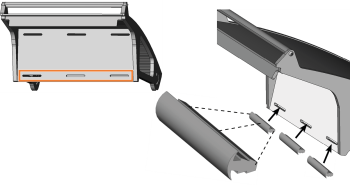

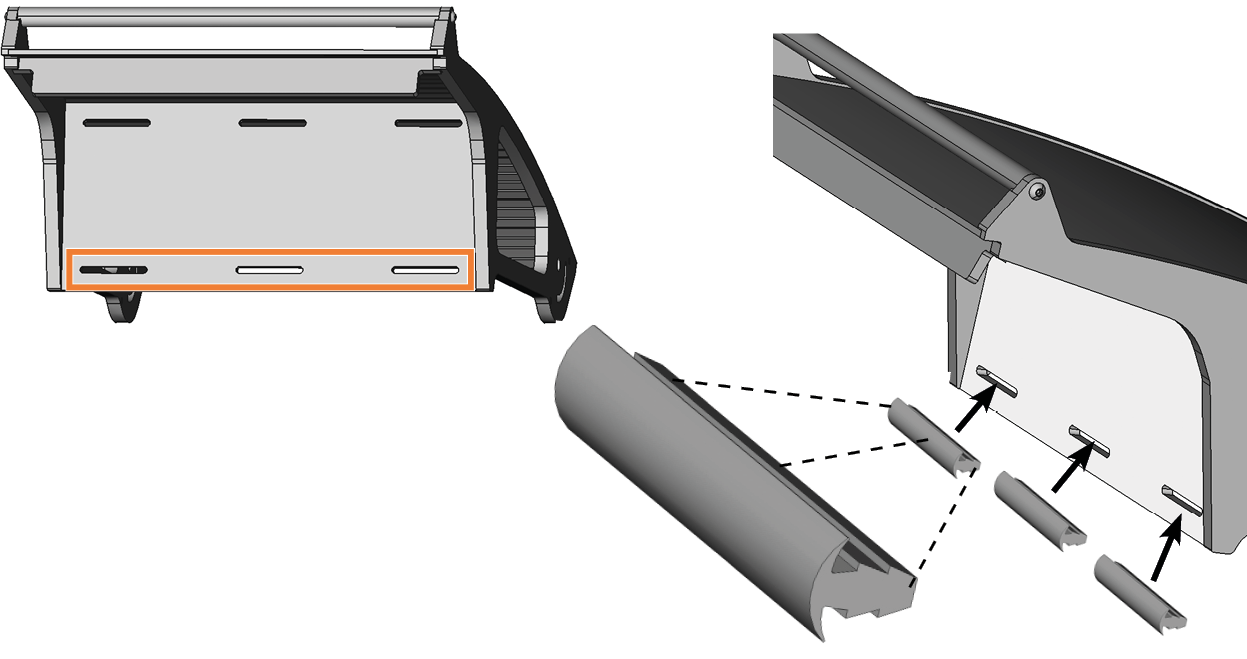

  4. Setzen Sie die Dichtungen in die unteren 3 Öffnungen der Arbeitsraumtür (orange markiert) ein.



Absaugung anschließen

  1. Entfernen Sie den Absaugschlauch von der Fräsmaschine und stecken Sie ihn in den Sauganschluss (orange markiert) des Nass-Schleif-Moduls.



  2. Schließen Sie den Verbindungsschlauch an die Fräsmaschine an.

    3. Um Leistungsverluste beim Absaugen zu verhindern, halten Sie folgende Vorgaben ein.

    • Der Verbindungsschlauch darf maximal 1,5 m lang sein. Dies begrenzt den Abstand zwischen der Fräsmaschine und dem Nass-Schleif-Modul.

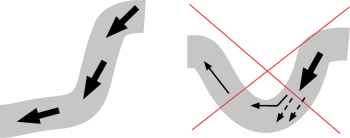

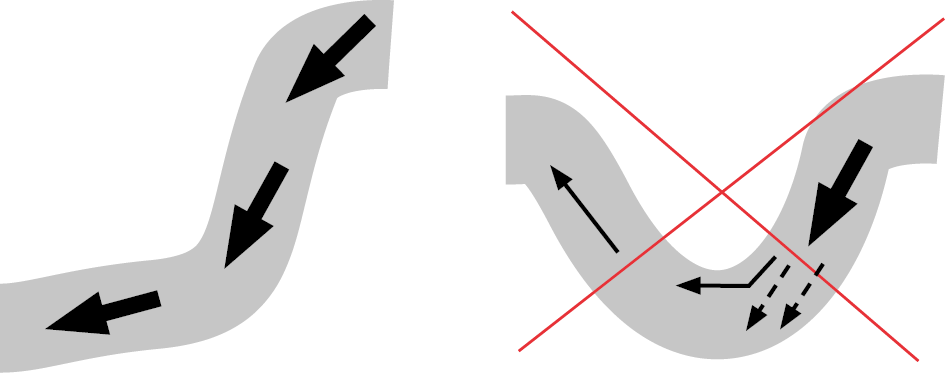

    • Der Verbindungsschlauch darf nicht durchhängen.



  3. Halten Sie den Verbindungsschlauch an den Anschluss am Nass-Schleif-Modul.

  4. Falls der Verbindungsschlauch durchhängt, kürzen Sie ihn.

    1. Markieren Sie die Stelle, an der der Verbindungsschlauch den Anschluss am Nass-Schleif-Modul erreichen soll.

    2. Geben Sie noch 3 cm hinzu. Schneiden Sie den Verbindungsschlauch an dieser Stelle mit einem scharfen Messer ab.

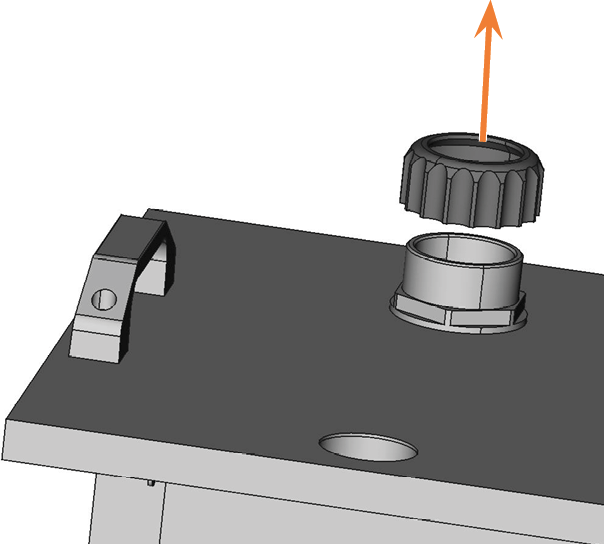

  5. Drehen Sie die Überwurfmutter am Nass-Schleif-Modul ab.



  6. Stecken Sie den Verbindungsschlauch durch die Überwurfmutter. Achten Sie darauf, dass der weiße Dichtring nicht herausfällt.

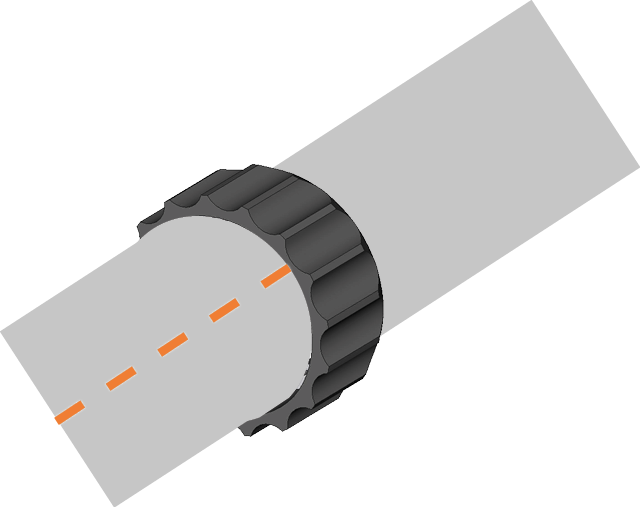

  7. Schieben Sie die Überwurfmutter zum Schlauchende. Lassen Sie einen Abstand von 3 cm.



  8. Setzen Sie den Verbindungsschlauch in den Anschluss und schrauben Sie die Überwurfmutter fest.

Verbindungen herstellen

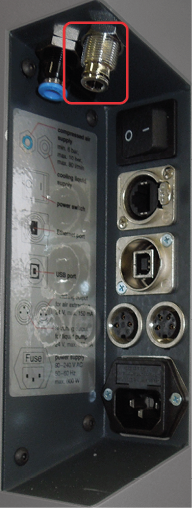

    GEFAHR!Die Verwendung des Netzteil Nass-Schleif-Option RCD ist vorgeschrieben, wenn sich der Kühlflüssigkeitsanschluss Ihrer Fräsmaschine oben am Anschlusspanel (rot markiert) befindet.

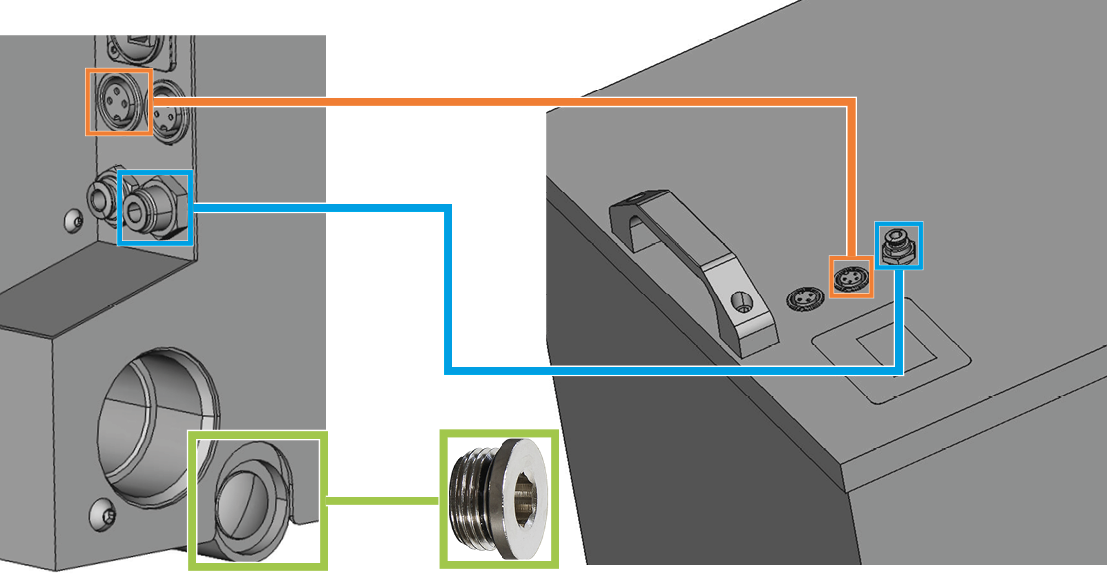

  1. Schließen Sie das Steuerungskabel (orange markiert) an.

  2. Schließen Sie den Kühlflüssigkeitsschlauch (blau markiert) an.

  3. Falls zutreffend: Installieren Sie den Verschlussstopfen (grün markiert).



    • Die hier installierten Verbindungen können auch beim Trockenbetrieb angeschlossen bleiben.

Kühlflüssigkeit einfüllen

  1. Trennen Sie das Nass-Schleif-Modul von der Stromversorgung.

  2. Nehmen sie den Moduleinsatz heraus.

  3. Nehmen Sie den Kühlflüssigkeitsbehälter heraus.

  4. Füllen Sie 14,25 l (Füllstandshöhe ca. 173 mm) Leitungswasser in den Kühlflüssigkeitsbehälter.

  5. Geben Sie 0,75 l Kühlschmierstoff dazu.

    • Sie haben 15-l-Emulsion von Wasser und Kühlschmierstoff mit einem Mischungsverhältnis von 5 %.

  6. Setzen Sie den Kühlflüssigkeitsbehälter ein.

  7. Setzen Sie den Moduleinsatz ein.

  8. Verbinden Sie das Netzteil mit dem Nass-Schleif-Modul und mit dem Stromnetz.

Kühlflüssigkeitspumpe in Betrieb nehmen

  1. Aktivieren Sie die Kühlflüssigkeitspumpe in DentalCNC.




  2. Lassen Sie die Kühlflüssigkeitspumpe so lange aktiviert, bis Kühlflüssigkeit aus den Spindeldüsen austritt. Bei der ersten Inbetriebnahme oder nach einem Austausch der Feinfilterpatrone kann dies bis zu 5 Minuten dauern.
