Maschinenüberblick

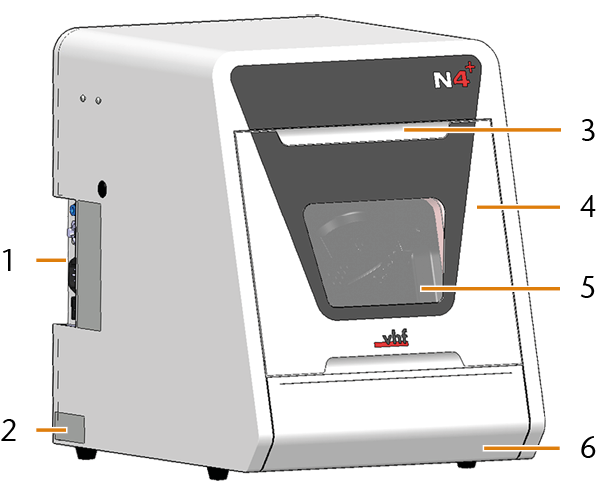

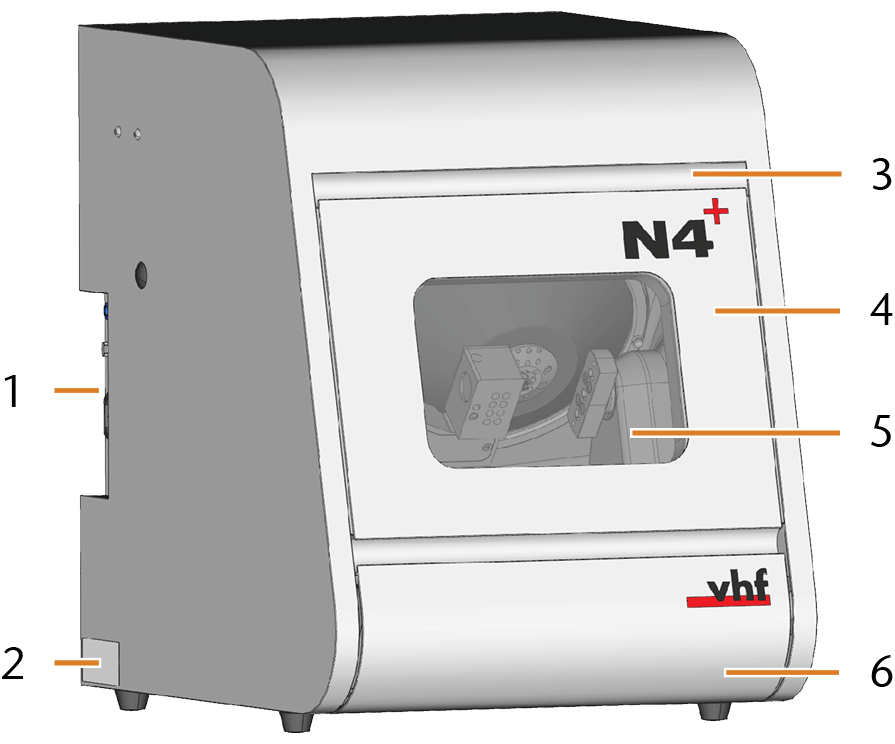

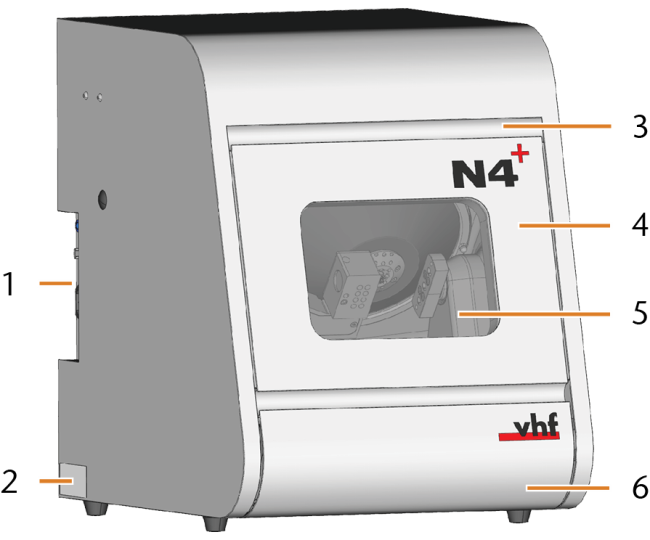

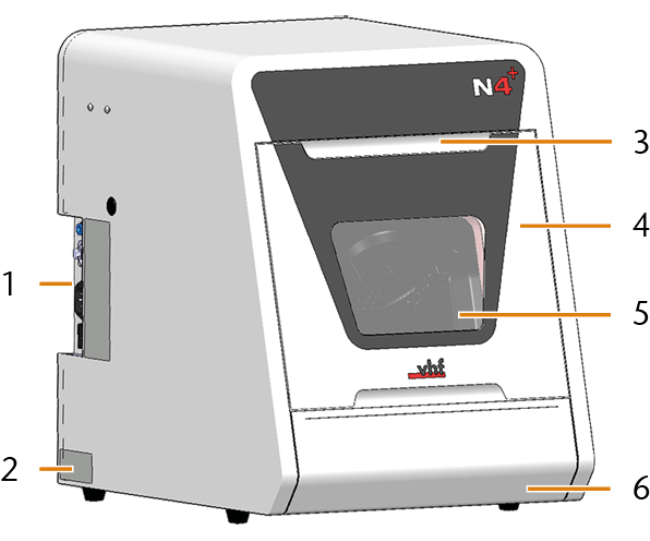

Vorderseite der Maschine
- Anschlusspanel und Hauptschalter auf der Rückseite
- Typenschild
- Griffmulde zum Öffnen der Arbeitsraumtür
- Arbeitsraumtür
- Sichtfenster zum Arbeitsraum
- Kühlflüssigkeitsschublade

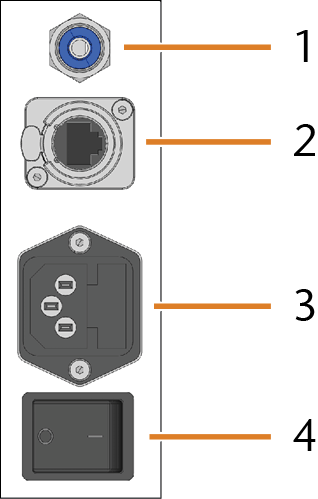

Anschlusspanel
- Druckluftanschluss (6 mm Steckverbinder)
- Netzwerkanschluss (Ethernet RJ-45)
- Stromanschluss inklusive Glassicherung T6,3A L250V
- Hauptschalter

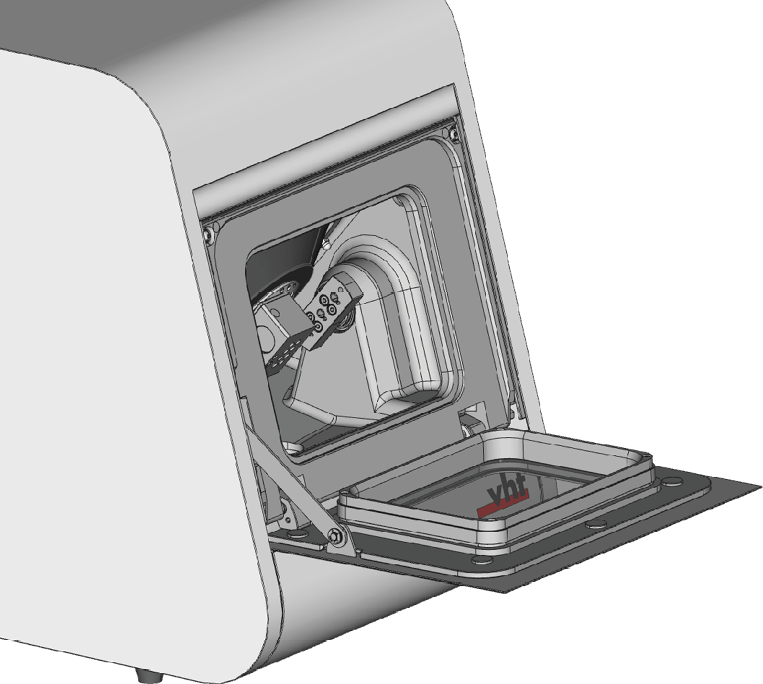

Arbeitsraumtür
Die Arbeitsraumtür verschließt den Arbeitsraum und schützt so den Benutzer während des Betriebs vor Verletzungen.
Sie können die Tür nicht öffnen, wenn die Maschine ausgeschaltet ist oder wenn die Achsen verfahren.

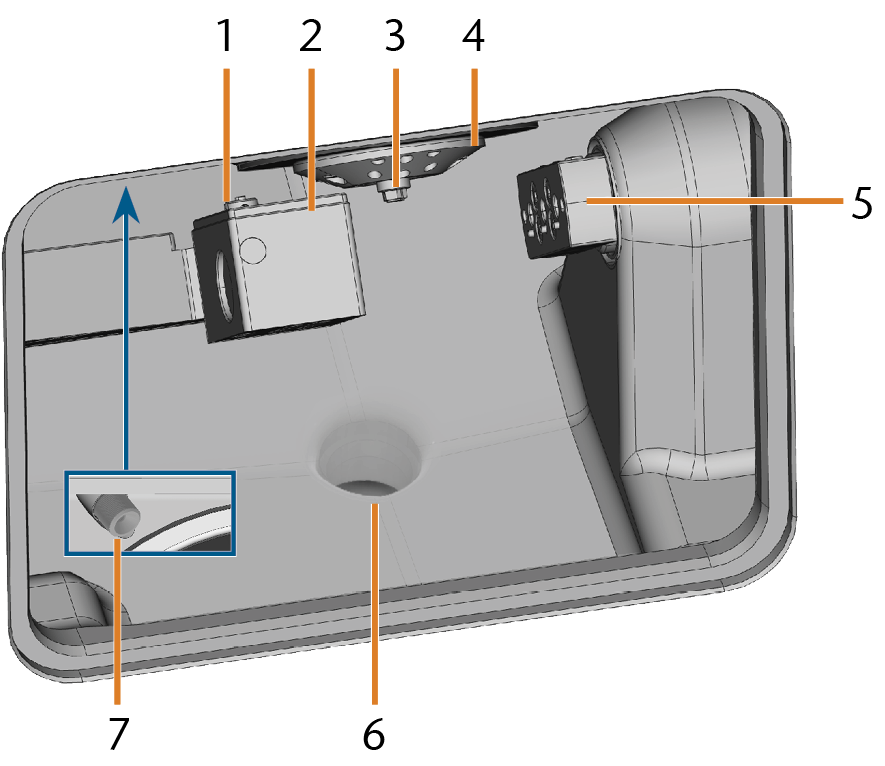

Arbeitsraum
Sie können Rohlinge und Werkzeuge in den Arbeitsraum einsetzen. Dort bearbeitet die Maschine die Rohlinge.
- Messtaster
- Werkzeugmagazin
- Spindel
- Düsenplatte
- Rohlingshalter; Drehachse A
- Auslass für die Kühlflüssigkeit
- Webcam
Farben der Arbeitsraumbeleuchtung
Farbe |
Status |
Arbeitsraumtür |
---|---|---|
Grün |
Die Maschine ist betriebsbereit. |
entsperrt |
Weiß |
Die Maschine ist betriebsbereit. |
entsperrt |
Blau |
|
gesperrt |
Rot |
Eine Maschinenstörung ist aufgetreten. |
gesperrt |

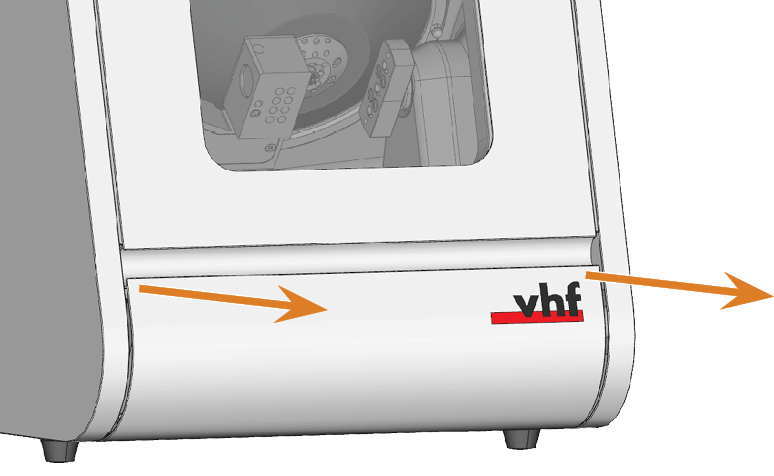

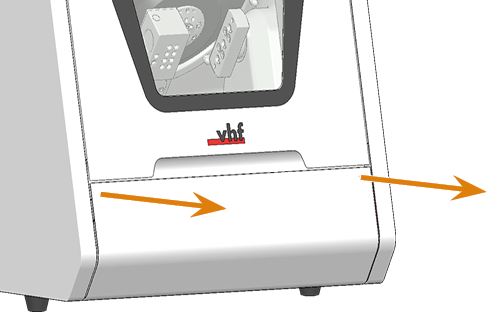

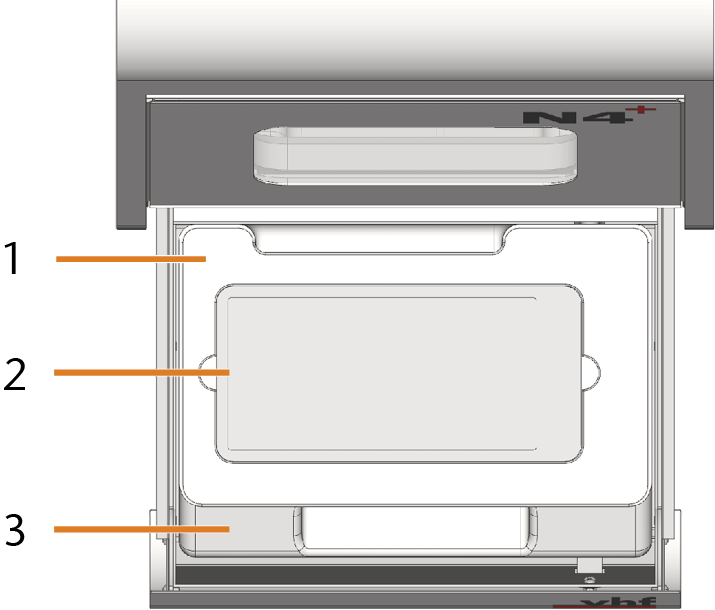

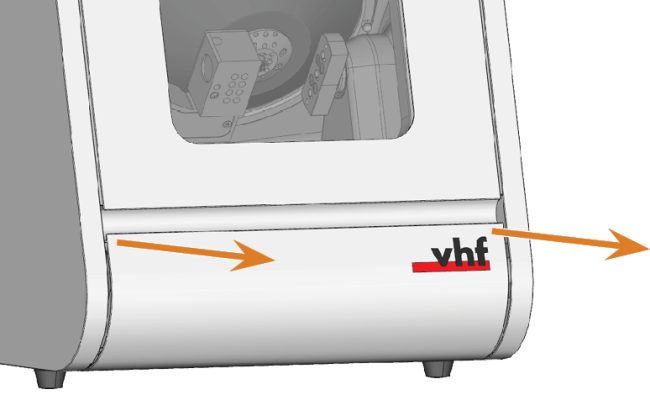

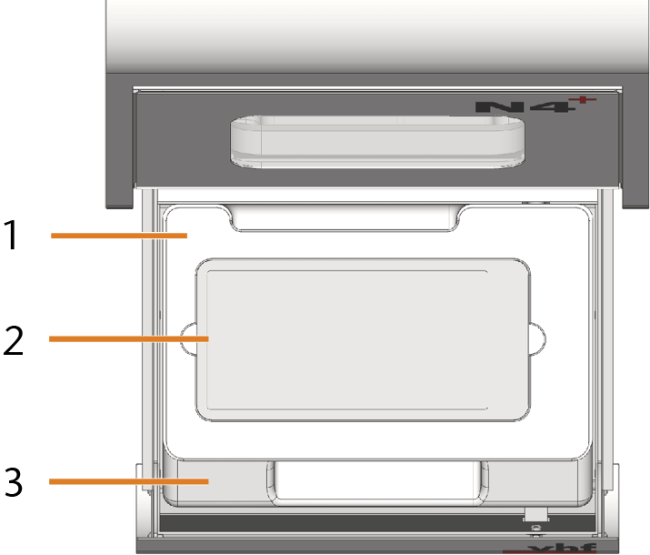

Kühlflüssigkeitsschublade
In der Kühlflüssigkeitsschublade unterhalb des Arbeitsraums befindet sich der Kühlflüssigkeitsbehälter.

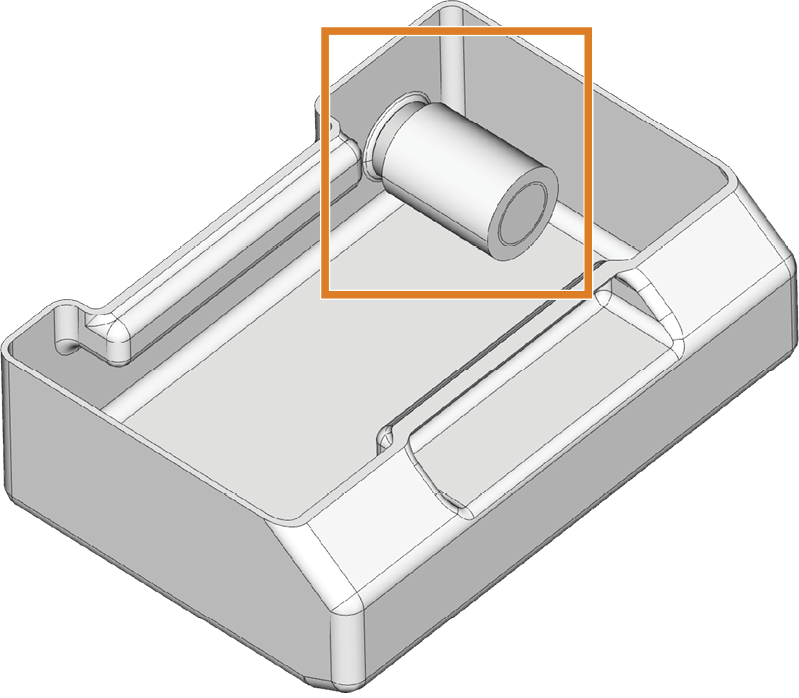

Kühlflüssigkeitsfilter
Der Kühlflüssigkeitsfilter befindet sich im Kühlflüssigkeitsbehälter.
CAM-Rechner
Um mit der Maschine zu arbeiten, verwenden Sie einen Windows®-Rechner („CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.“) und speziell dafür entwickelte Software („Fertigungssoftware Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC.”). Die Fertigungssoftware Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC. besteht aus den folgenden Komponenten:
- DentalCAMEine CAM Anwendung, um virtuelle Rohlinge („Aufträge“) zu erstellen und zu berechnen
- DentalCNCEine CNC Anwendung, um Aufträge zu bearbeiten und die Maschine zu warten.
Zur Erstellung und Gestaltung der Dentalarbeiten benötigen Sie zusätzlich ein CAD-Programm (separat im Fachhandel erhältlich).

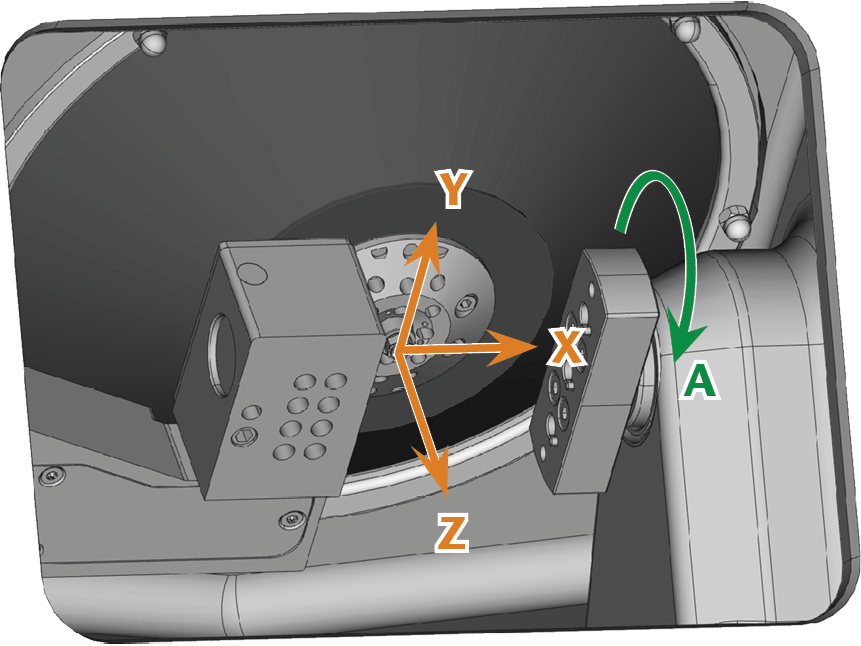

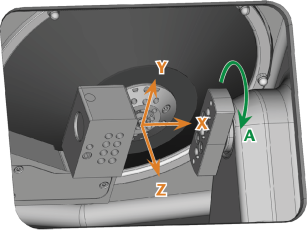

Achsen
Diese Maschine hat
-
Linearachsen X, Y, Z
Die Spindel verfährt entlang dieser Achsen.
-
Drehachse A
Der Rohlingshalter dreht sich um diese Achse.
Typenschild und Seriennummer
Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle: Vorderseite der Maschine
