Gilt für: N4+

Werkzeugmagazineinsätze wechseln

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Wenn Werkzeugmagazineinsätze verschlissen sind, ersetzen Sie diese. Neue Einsätze werden ohne Löcher für die Werkzeuge geliefert. Die Löcher müssen mit der Maschine in die Einsätze gebohrt werden.

  • Ihrer Maschine liegen Werkzeugmagazineinsätze als Ersatz sowie das Bohrwerkzeug bei.
  • Weitere Einsätze und Bohrwerkzeuge sind über Ihren Kundendienst erhältlich.

Die Dokumentation für die FertigungssoftwareGeschlossen Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC. enthält eine Schritt-für-Schritt-Anleitung zum Bohren der Löcher in die Einsätze. Im Folgenden erfahren Sie, wie Sie die Werkzeugmagazineinsätze in der Maschine austauschen.

Sie können die Werkzeugmagazineinsätze folgendermaßen tauschen:

  1. Halten Sie bereit:

    • Werkzeugmagazineinsatz

    • Bohrwerkzeug (mitgeliefert)

  2. Öffnen Sie die Arbeitsraumtür.

  3. VORSICHT!Tragen Sie Handschuhe.

  4. Ziehen Sie das Werkzeugmagazin aus dem Arbeitsraum.

  5. ACHTUNG! Entfernen Sie alle Werkzeuge aus dem Werkzeugmagazin.

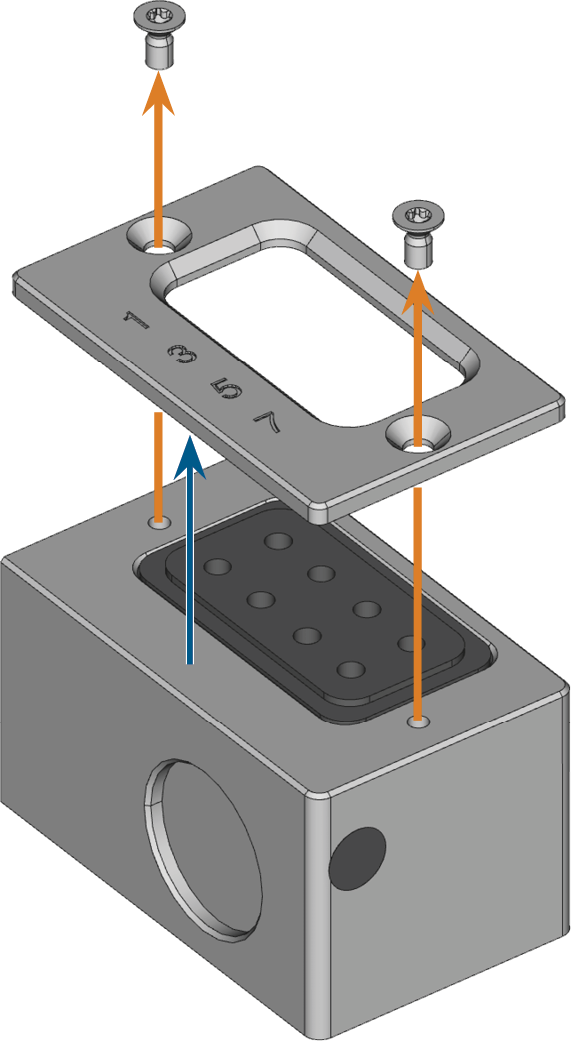

  6. Lösen Sie die 2 Schrauben auf der Oberseite des Werkzeugmagazins und heben Sie die Abdeckung ab.

    7.

  7. Entfernen Sie den vorhandenen Werkzeugmagazineinsatz und ersetzen Sie ihn durch einen neuen.

    8.

  8. Setzen Sie die Abdeckung wieder auf das Werkzeugmagazin und schrauben Sie sie fest.
  9. Setzen Sie das Werkzeugmagazin wieder in den Arbeitsraum ein.
  10. Folgen Sie der Anleitung in der Dokumentation für DentalCNC und bohren Sie die Werkzeugpositionen mit dem mitgelieferten Bohrer.
