Gilt für: N4+

Kupplung des Kühlflüssigkeitsbehälters reinigen oder tauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Kupplung des Kühlflüssigkeitsbehälters reinigen

ACHTUNG

Beschädigung der Maschine durch unsachgemäße Reinigung der Kühlflüssigkeitskupplung

Interne Komponenten der Kühlflüssigkeitskupplung können während der Reinigung verloren gehen, was die ordnungsgemäße Funktion der Kupplung beeinträchtigt. Das Lösen der Befestigungsmutter kann die Position der Kupplung verändern und zu Undichtigkeiten führen.

  • Öffnen Sie die Kühlflüssigkeitskupplung immer vorsichtig und stellen Sie sicher, dass Sie während der Reinigung keine Komponenten verlieren.
  • Lösen Sie während der Reinigung niemals die Befestigungsmutter .

  1. Reinigen Sie den Kühlflüssigkeitsbehälter und entfernen Sie den Kühlflüssigkeitsfilter.

    Kühlflüssigkeit wechseln und den Kühlflüssigkeitsbehälter reinigen

    Aktivkohle-Pellets austauschen

  2. Schrauben Sie die Kappe [1] der Kupplung mit der Hand ab. Schrauben Sie nicht die Mutter [6] ab, mit der die Kupplung am Tank befestigt ist.
  3. Entfernen Sie die Ventilfeder [2], die Kugel [3] und den Ventilsitz [4] von der Buchse [5] und der Kappe [1] der Kupplung.

    4.

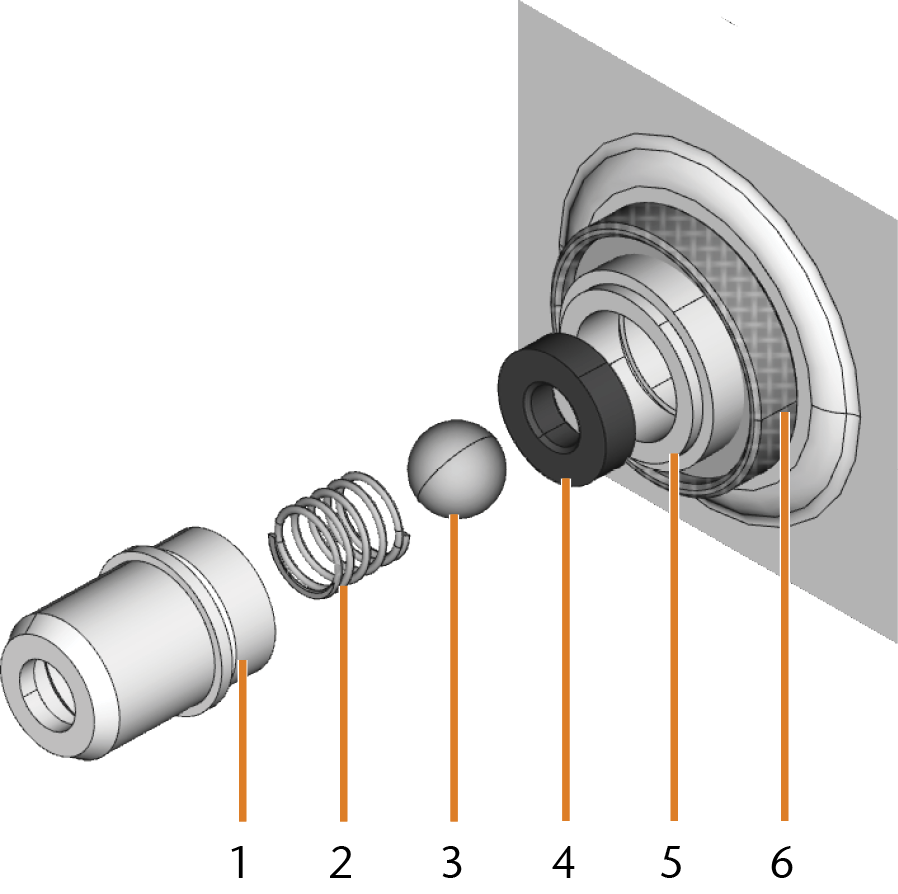

    1. Kappe der Kupplung
    2. Ventilfeder
    3. Kugel
    4. Ventilsitz
    5. Buchse der Kupplung
    6. Befestigungsmutter (beim Reinigen nicht abschrauben)
  4. Spülen Sie die zerlegten Teile der Kupplung unter fließendem Wasser ab und trocknen Sie sie mit einem Tuch.
  5. Setzen Sie den Ventilsitz in die Buchse der Kupplung.
  6. Setzen Sie die Feder in die Kappe der Kupplung.
  7. Positionieren Sie die Kugel im Ventilsitz und schrauben Sie die Kappe auf die Buchse der Kupplung.

  8. Bauen Sie den Kühlflüssigkeitsfilter ein und füllen Sie den Behälter wieder auf.

    Aktivkohle-Pellets austauschen

    Kühlflüssigkeit einfüllen

Kupplung des Kühlflüssigkeitsbehälters wechseln

  1. Entleeren Sie den Kühlflüssigkeitsbehälter.
  2. Während Sie mit der einen Hand die Kupplung des Kühlflüssigkeitsbehälters von außen festhalten, schrauben Sie mit der anderen Hand den Filter des Kühlflüssigkeitsbehälters heraus.
  3. Legen Sie den Filter beiseite.
  4. Während Sie mit der einen Hand die Kupplung des Kühlflüssigkeitsbehälters von außen festhalten, schrauben Sie mit der anderen Hand die Mutter heraus, mit der der Kühlflüssigkeitsbehälters fixiert ist.

    5.

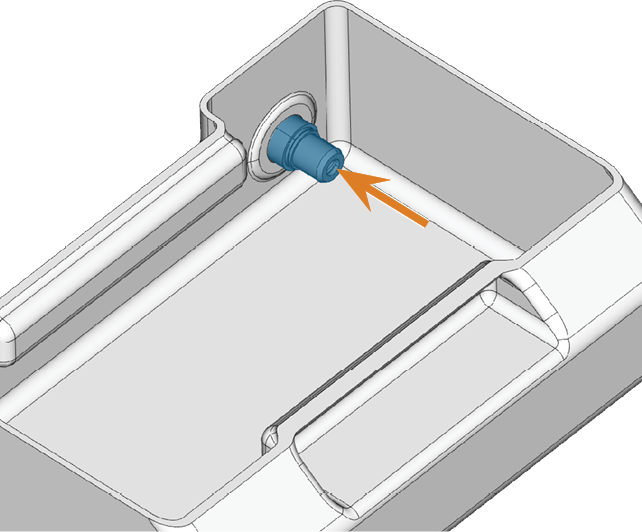

  5. Drücken Sie die Kupplung aus dem Behälter.

    6.

  6. Reinigen Sie den Kühlflüssigkeitsbehälter gründlich. Reinigen Sie besonders die Dichtflächen rund um die Öffnung für die Kupplung. Andernfalls kann es zur Undichtigkeit des Kühlflüssigkeitsbehälters kommen.

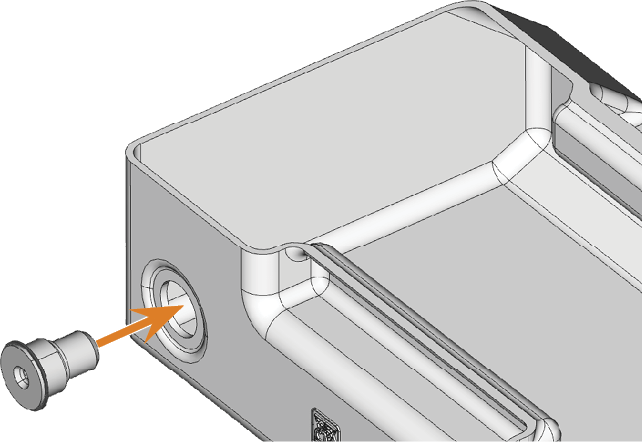

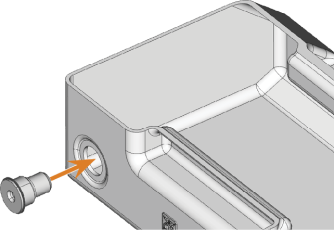

  1. Stecken Sie die Ersatzkupplung in die dafür vorgesehene Öffnung wie in der folgenden Abbildung gezeigt.

    2. ACHTUNG! Beschädigung der Kupplung durch vorzeitiges Anziehen des Filters

  2. Schrauben Sie die Mutter von Hand auf die Kupplung. Ziehen Sie die Mutter noch nicht fest an.

  3. Setzen Sie den Kühlflüssigkeitsbehälter wieder ein, bis der Behälter ordnungsgemäß an der Maschine befestigt ist.
  4. Schließen Sie die Kühlflüssigkeitsschublade.
  5. Öffnen Sie die Kühlflüssigkeitsschublade.
  6. Ziehen Sie den Kühlflüssigkeitsbehälter wieder aus der Maschine.
  7. Ziehen Sie die Mutter vollständig an und schrauben Sie den Filter von Hand auf die Kupplung.
  8. Füllen Sie neue Kühlflüssigkeit in den Behälter.
  9. Setzen Sie den Kühlflüssigkeitsbehälter wieder ein, bis der Behälter ordnungsgemäß an der Maschine befestigt ist.
