Gilt für: N4+

Maschine reinigen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Die Reinigung des Arbeitsraums umfasst folgende Komponenten:

  • Messtaster
  • Rohlingshalter
  • Sichtfenster
  • Webcam
  • Werkzeugmagazine
  • Werkzeugmagazinhalter
  • Düsenplatte
  • Dichtlippe
  • Schutzleiste

Diese Komponenten haben unterschiedliche Wartungsintervalle gemäß der Wartungstabelle. Deshalb führen Sie je nach Komponenten, die gereinigt werden müssen, eine tägliche oder wöchentliche Reinigung des Arbeitsraums durch.

  • Wenn Sie die wöchentliche Reinigung durchführen, führen Sie auch eine tägliche Reinigung durch.
ACHTUNG

Beschädigung an den Linearführungen oder der Spindel bei Reinigung mit Druckluft

Wenn Sie den Arbeitsraum mit Druckluft reinigen, können Späne an empfindliche Komponenten wie die Linearführungen oder die Spindellager gelangen.

  • Reinigen Sie den Arbeitsraum niemals mit Druckluft.

Tägliche Reinigung durchführen

  1. Halten Sie bereit:
    • Ein feuchtes Tuch
    • Einen milden Reiniger (optional)
    • Einen Staubsauger
  2. Öffnen Sie die Arbeitsraumtür.
  3. Reinigen Sie alle Flächen und Spalten im Arbeitsraum gründlich mit dem feuchten Tuch. Verwenden Sie bei Bedarf einen milden Reiniger.

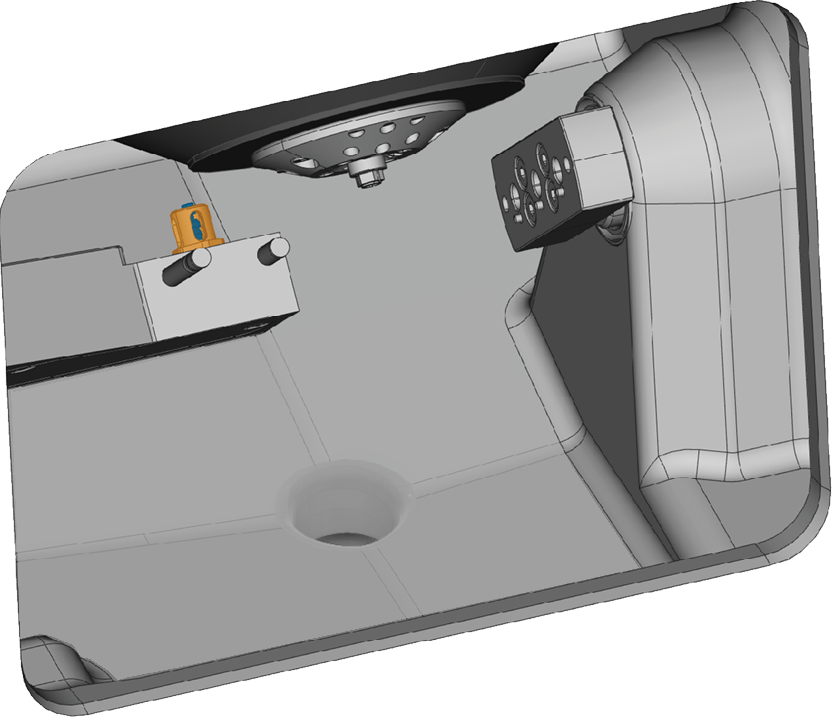

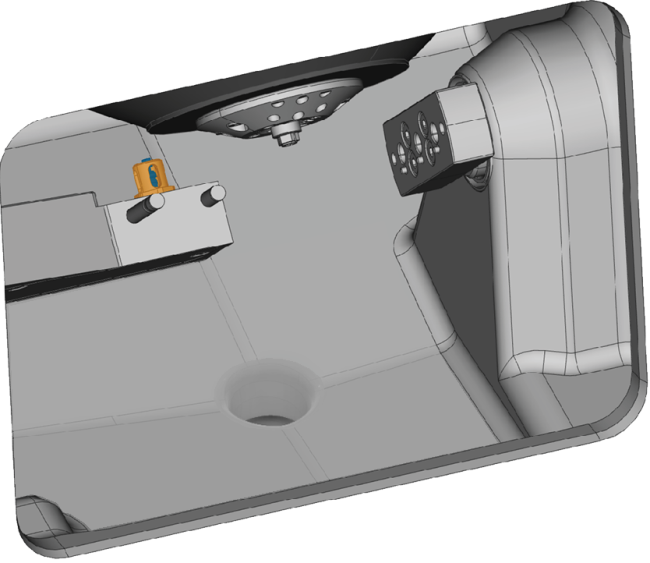

  4. Saugen Sie aus 3 cm Entfernung alle Bearbeitungsrückstände vom Messtaster ab.

    5.

  5. Reinigen Sie den Rohlingshalter von allen Seiten mit einer Bürste / einem Pinsel. Reinigen Sie vor allem alle Öffnungen und beweglichen Teile des Rohlingshalters.

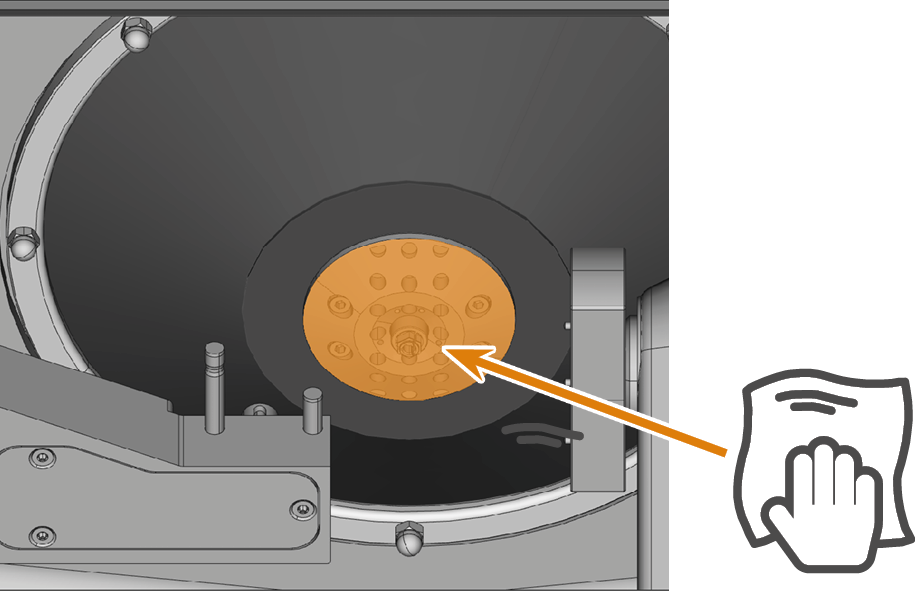

  6. Wischen Sie die Düsenplatte mit einem feuchten Tuch ab.



  7. Reinigen Sie das Sichtfenster bei Bedarf mit einem nassen Tuch. Verwenden Sie bei Bedarf einen milden Reiniger.
  8. Schließen Sie die Arbeitsraumtür.

  9. Achten Sie bei der täglichen Reinigung darauf, das Fett an der Arbeitsraumtür-Dichtung und dem Türrahmen nicht zu entfernen.

Wöchentliche Reinigung durchführen

  1. Halten Sie bereit: Eine Reinigungsbürste für das Werkzeugmagazin.
  2. Schließen Sie die Arbeitsraumtür.
  3. Öffnen Sie die Arbeitsraumtür.

  4. Entfernen Sie Fett und Bearbeitungsreste an der Arbeitsraumtür-Dichtung und der Arbeitsraum-Öffnung mit einem Papiertuch.



  5. Entfernen Sie das Werkzeugmagazin aus dem Arbeitsraum. Reinigen Sie es mit dem Tuch und der Bürste.
  6. Reinigen Sie den Werkzeugmagazinhalter gründlich.

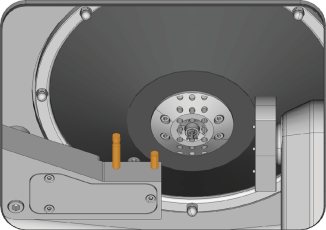

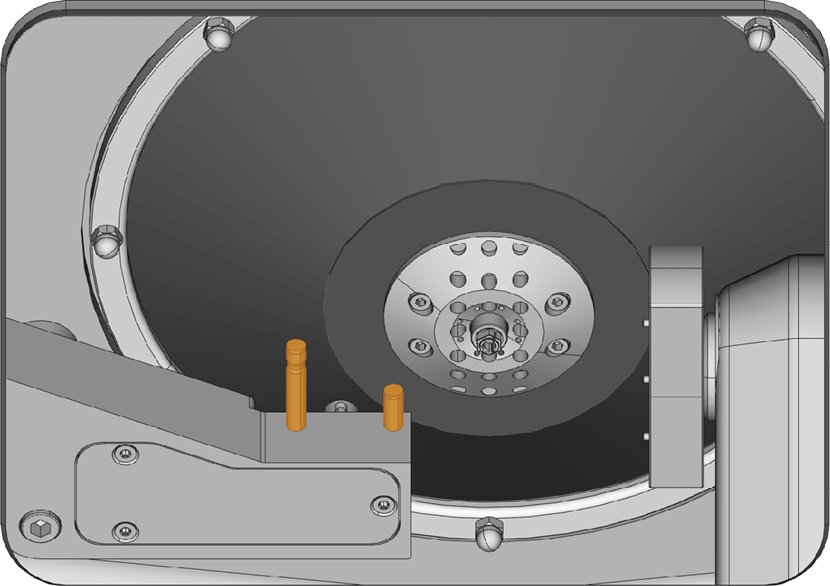

  7. Fetten Sie die Stifte (orange markiert) des Werkzeugmagazinhalters mit Spannzangenfett leicht ein.

    8.

  8. Stecken Sie das Werkzeugmagazin auf den Halter.

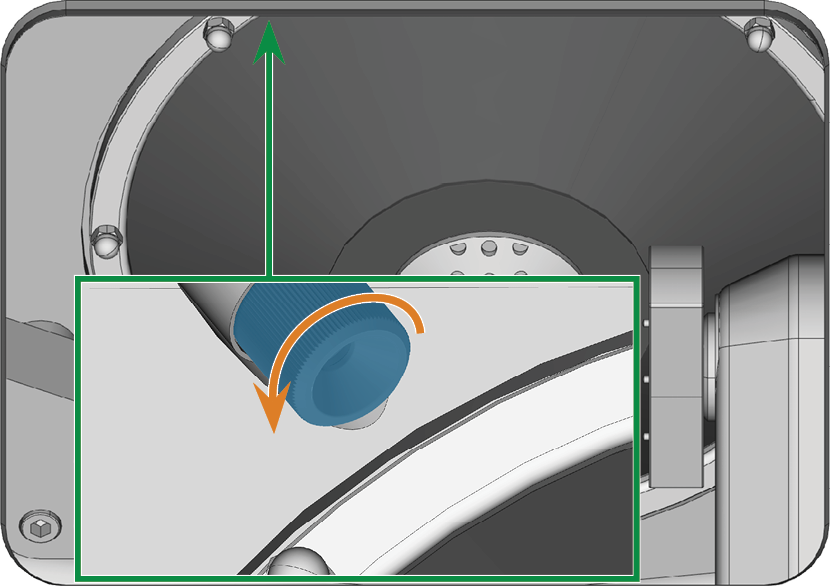

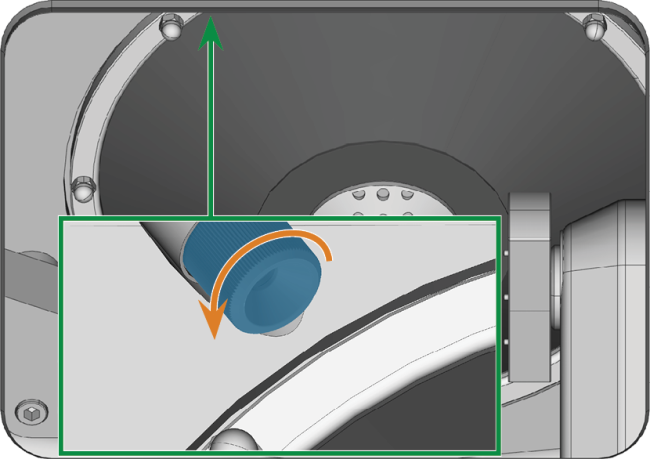

  9. Schrauben Sie die Schutzhülse (blau markiert) von der Webcam ab und reinigen Sie diese mit einem trockenen Tuch von innen.

    10.

  10. Reinigen Sie die Webcam mit einem feuchten Tuch.
  11. Schrauben Sie die Schutzhülse auf.

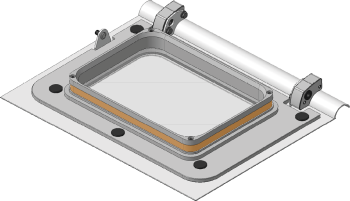

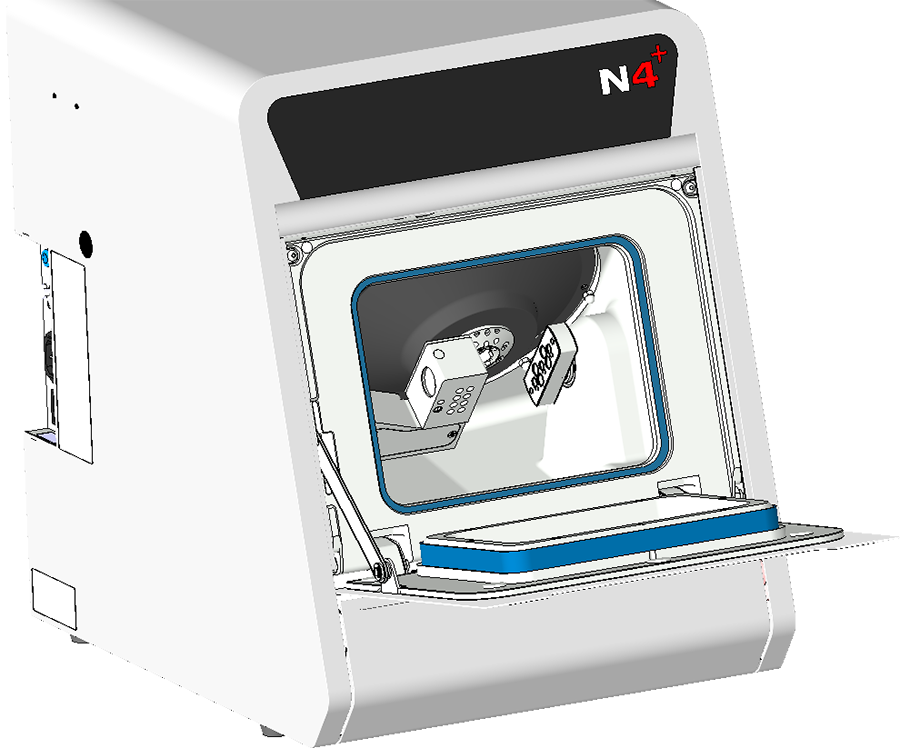

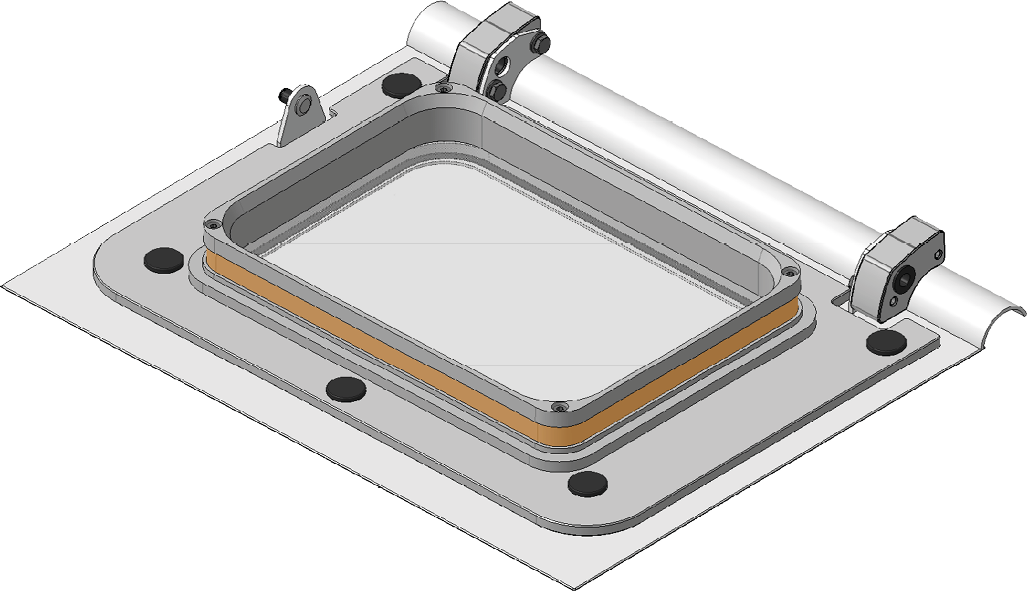

  12. Schmieren Sie die Arbeitsraumtür-Dichtung ca. 1 mm dick mit weißem, mineralölbasiertem Fett.



  13. Schließen Sie die Arbeitsraumtür.
