Gilt für: N4+

Maschine anschließen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Die Installationsschritte bis zum Betrieb sind:

→

→

→

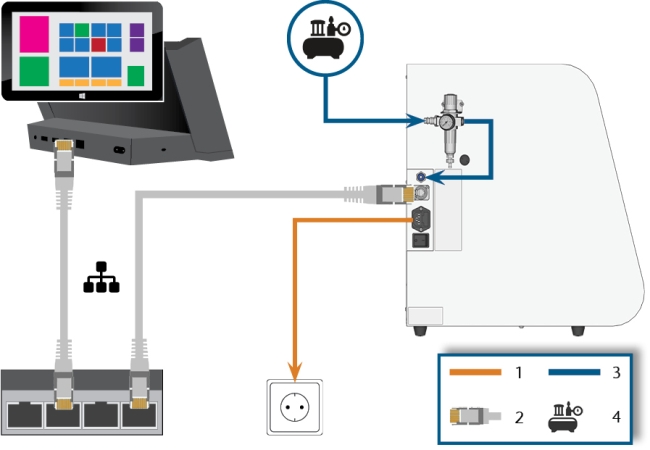

Maschineninstallation Schema



  1. Stromanschluss
  2. Ethernet-Netzwerkkabel
  3. Druckluftschlauch
  4. Externe Druckluftversorgung

Stromverbindung herstellen

Für einen ordnungsgemäßen Betrieb benötigt die Maschine eine unterbrechungsfreie Stromversorgung.

  1. Stecken Sie das mitgelieferte Netzkabel in den Netzanschluss am Anschlusspanel der Maschine.

  2. ACHTUNG! Um Auftragsabbrüche zu vermeiden, installieren Sie bei regelmäßigen Stromausfällen oder häufigen Netzspannungsschwankungen eine Unterbrechungsfreie Stromversorgung (USV), Typ online / VFI (IEC 62040-3, Klasse 1).

  3. Stecken Sie den Stecker des Kabels in eine durch einen Fehlerstromschutzschalter abgesicherte Steckdose.

Druckluft anschließen

WARNUNG

Verletzungsgefahr durch austretende Druckluft und peitschende Druckluftschläuche

Offene Druckluftanschlüsse sowie lose Druckluftschläuche können schwere Verletzungen verursachen.

  • Sorgen Sie dafür, dass während der Installation und Wartung der Druckluftschläuche und des Druckminderers keine Druckluft durch die Schläuche und Anschlüsse geleitet wird.
  • Bevor Sie Druckluft durch die Schläuche und Anschlüsse leiten, stellen Sie sicher, dass die Schläuche fest in den richtigen Anschlüssen sitzen und nicht beschädigt sind. Dies gilt auch für den Druckminderer.
  • Leiten Sie keine Druckluft durch beschädigte Leitungen oder Anschlüsse.
ACHTUNG

Lagerausfall und elektrische Schäden an der Spindel bei unreiner Druckluft

Die eingehende Druckluft muss trocken und ölfrei nach ISO 8573-1:2010 sein, da die Wartungseinheit nur als Indikator für verunreinigte Luft dient.

Luftreinheit nach ISO 8573-1:2010

Feststoffpartikel

Klasse 3

Filtergrad besser als 5 µm für Feststoffe

Wasser

Klasse 4

Maximaler Druck­taupunkt: +3 °C

Gesamtölgehalt

Klasse 3

Maximaler Ölgehalt: 1 mg/ml3
  • Sorgen Sie dafür, dass die Druckluft den genannten Vorgaben entspricht.
  • Schließen Sie die Maschine nur an die Druckluftversorgung an, wenn der Druckminderer ordnungsgemäß installiert ist.

Sie finden genaue Werte und zusätzliche Anforderungen im Kapitel zu den technischen Daten. Technische Daten

Die Maschine benötigt die Druckluft für folgende Aufgaben:

  • Zum Öffnen und Schließen der Spannzange beim Werkzeugwechsel.
  • Für die Sperrluft der Spindel, die verhindert, dass Fremdkörper in die Spindel gelangen.
  • Für die Sperrluft im Arbeitsraum, die Bearbeitungsrückstände von empfindlichen Maschinenteilen fernhält.

Überblick Druckminderer

Die Maschine ist über einen Druckminderer an die externe Druckluftversorgung angeschlossen. Mit dem Druckminderer überwachen und regulieren Sie den Druck der eingehenden Luft.

Der Druckminderer wird mit der Maschine geliefert und muss bei der Installation der Maschine an der Seite des Maschinengehäuses montiert werden. Der Druckminderer hat folgende Anschlüsse:

  • 1/8" Innengewinde, mit männlichem Druckluftanschluss zum Anschluss der externen Druckluftversorgung
  • 6 mm Steckverbinder zum Anschließen der Maschine.
ACHTUNG

Ausfall des Wasserabscheiders aufgrund der falschen Ausrichtung des Druckminderers.

Der Druckminderer muss immer in einer senkrechten Position installiert werden, ansonsten funktioniert der Wasserabscheider nicht.

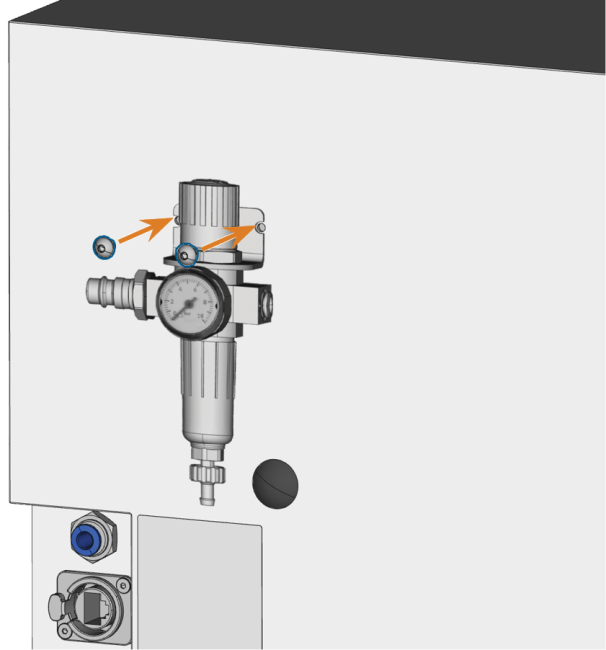

Auf der linken Seite der Maschine gibt es zwei Bohrungen, die Sie für die Installation des Druckminderers an der Maschine nutzen können.

  • Installieren Sie den Druckminderer in einer senkrechten Position; verwenden Sie die Linsenkopfschrauben, die sich in den Bohrungen befinden.

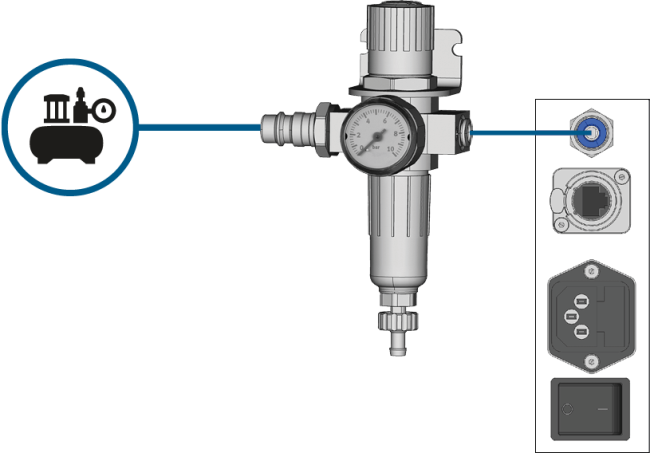

Druckluftschlauch anschließen



  1. Schließen Sie die externe Druckluftversorgung.
  2. Verbinden Sie mit dem mitgelieferten Druckluftschlauch den rechten Druckluftanschluss des Druckminderers mit dem Druckluftanschluss der Maschine.
  3. Verbinden Sie die externe Druckluftversorgung mit dem linken Druckluftanschluss des Druckminderers.
  4. Stellen Sie sorgfältig sicher, dass alle externen Druckluftschläuche ordnungsgemäß in ihren Anschlüssen sitzen und dass die Schläuche und Anschlüsse unbeschädigt sind.
  5. Wenn alle Schläuche und Anschlüsse ordnungsgemäß installiert und unbeschädigt sind, öffnen Sie die externe Druckluftversorgung.

Luftdruck per Druckminderer einstellen

Das Einstellen des Luftdrucks ist nur nötig, falls der angezeigte Druck auf dem Manometer nicht zwischen dem minimalen und dem maximalen Luftdruck liegt. Sie finden genaue Werte und zusätzliche Anforderungen im Kapitel zu den technischen Daten.



  1. Drehknopf zur Druckregulierung
  2. Manometer zur Kontrolle des ausgehenden Drucks
  3. Schale des Wasserabscheiders
  4. Ablassschraube

  1. Ziehen Sie den Drehknopf oben auf der Wartungseinheit ein kleines Stück heraus.

  2. Drehen Sie den Drehknopf in die gewünschte Richtung:
    • Drehen Sie es in Richtung „+“, um den Druck zu erhöhen
    • Drehen Sie ihn in Richtung „-“, um den Druck zu verringern
  3. Drücken Sie den Drehknopf wieder herunter.
    • Die Drucklufteinstellung ist arretiert und kann nicht unbeabsichtigt verändert werden.



Wie geht's weiter?

Erstinbetriebnahme
