Gilt für: K5+

Spannsystem des Rohlingshalters ersetzen

Wenn der Rohlingshalter die Rohlinge nicht mehr richtig fixiert, kann der Austausch des Spannsystems des Rohlingshalters das Problem lösen. Das entsprechende Ersatzteil kann beim Kundendienst bezogen werden. Das Ersatzteil enthält alle Teile, die in den folgenden Schritten als Ersatz ausgebaut werden.

  1. Halten Sie bereit:
    • Ersatzklemmsystem für den Rohlingshalter
    • Inbusschlüssel (2,5 mm)
    • Inbusschlüssel (3 mm)
    • Schraubenschlüssel (8 mm), wenn Sie das Klemmsystem zum ersten Mal austauschen
  2. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
  3. Öffnen Sie die Bearbeitungsparameter-Ansicht mit dem abgebildeten Symbol in der lokalen Symbolleiste.
  4. Bewegen Sie die Achsen in die Werkzeugwechselposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
  5. Öffnen Sie die Arbeitsraumtür.
  6. Schalten Sie die Maschine am Hauptschalter aus.
    • Sie können den Rohlingshalter frei drehen.
  7. Öffnen Sie den Rohlingshalter.

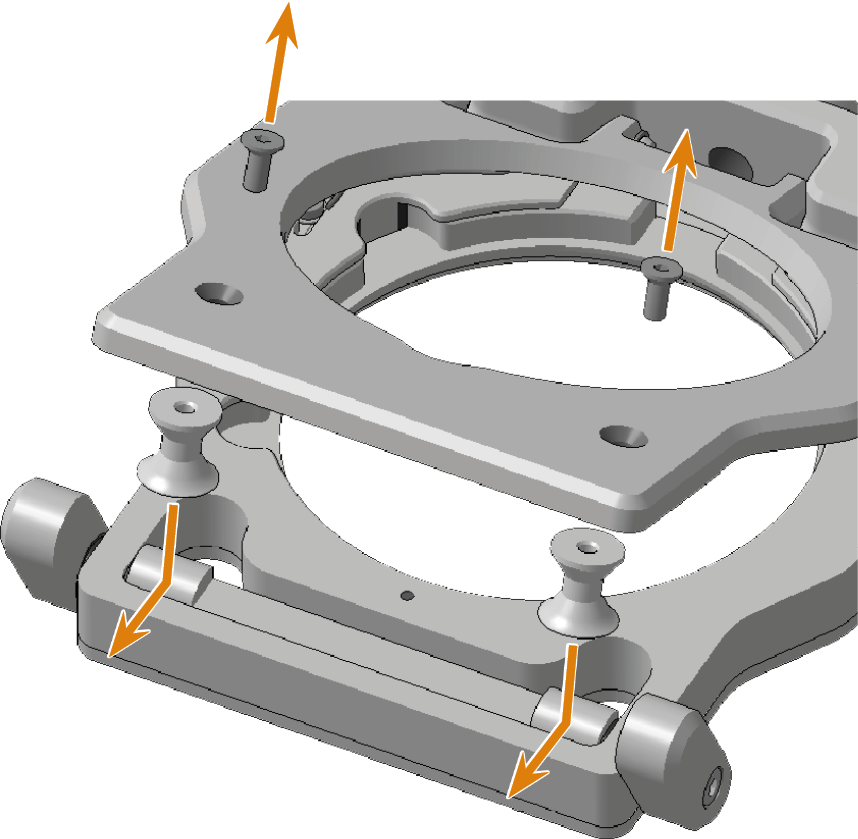

  8. Lösen Sie die 2 Schrauben an der Oberseite der Rohlingshalterabdeckung mit dem 2,5-mm-Inbusschlüssel und entfernen Sie die 2 Doppelkegel des Klemmsystems.

  9. Setzen Sie die Ersatz-Doppelkegel des Klemmsystems in die Aussparungen (blau markiert) der Rohlingshalterabdeckung und schrauben Sie sie mit dem 2,5-mm-Inbusschlüssel fest. Es gibt 2 Varianten der Rohlingshalterabdeckung.

    10. Variante 1:

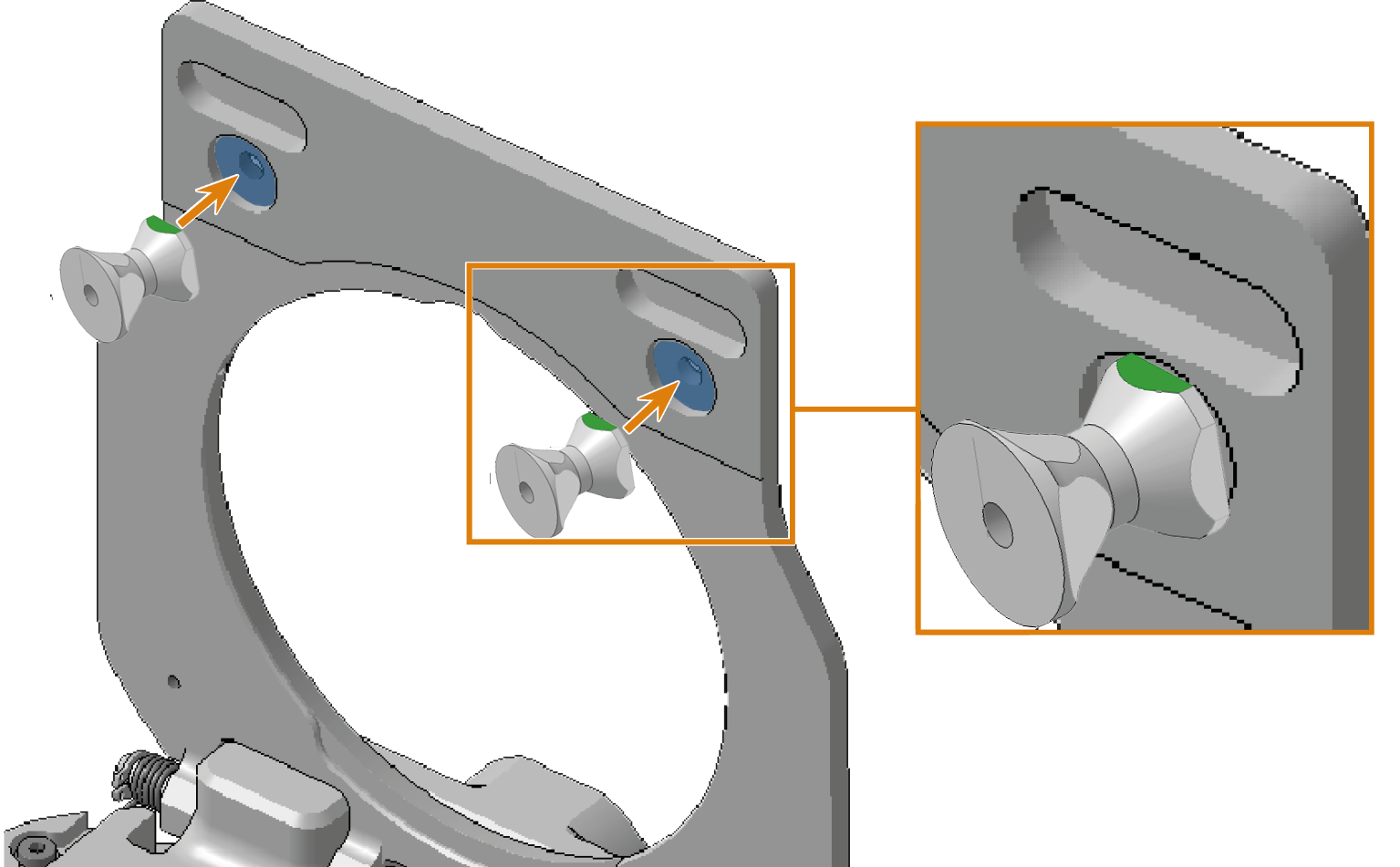

    Setzen Sie die Doppelkegel so ein, dass 1 flache Seite (grün markiert) parallel zur der darüberliegenden Aussparung ausgerichtet ist.

    Variante 2:

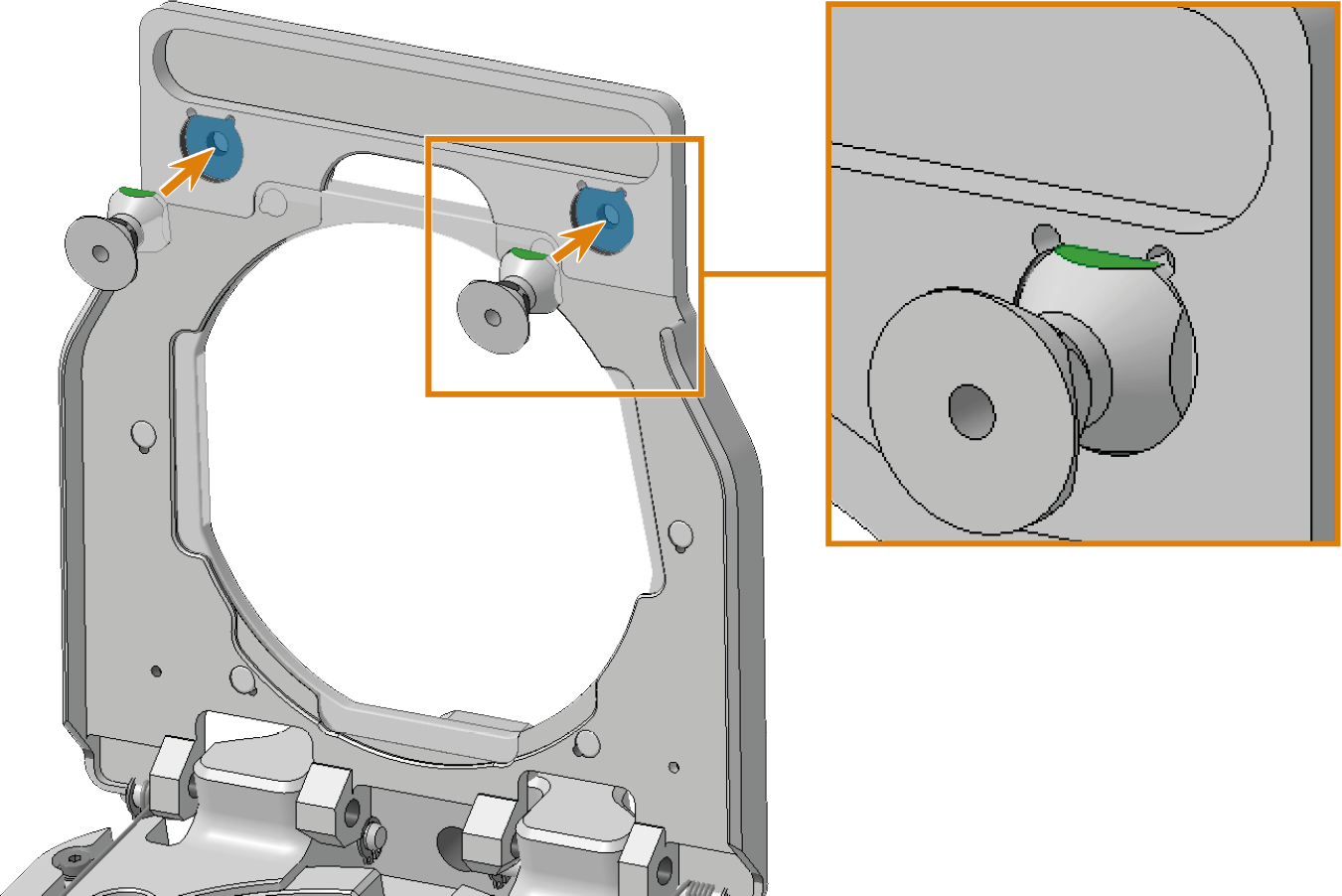

    Setzen Sie die Doppelkegel so ein, dass 1 flache Seite (grün markiert) zur flachen Seite der Aussparung ausgerichtet ist.

  10. Entfernen Sie die Rohlingshalterhebel und die dazwischen liegende Welle:
    1. Halten Sie die Welle fest, schrauben Sie die Rohlingshalterhebel mit dem 3-mm-Inbusschlüssel ab und entfernen Sie sie.

    2. Wenn die Schrauben der Rohlingshalterhebel die gleiche Länge wie die Ersatzschrauben haben, ziehen Sie die Positionierhilfen aus der Welle.

      Wenn die Ersatzschrauben länger sind, schrauben Sie die Positionierhilfen mit dem 8-mm-Schlüssel von der Welle ab.

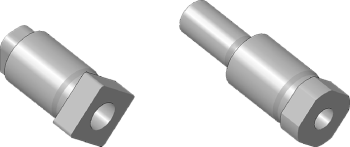

      3. Gesteckte Positionierhilfe (links) und geschraubte Positionierhilfe

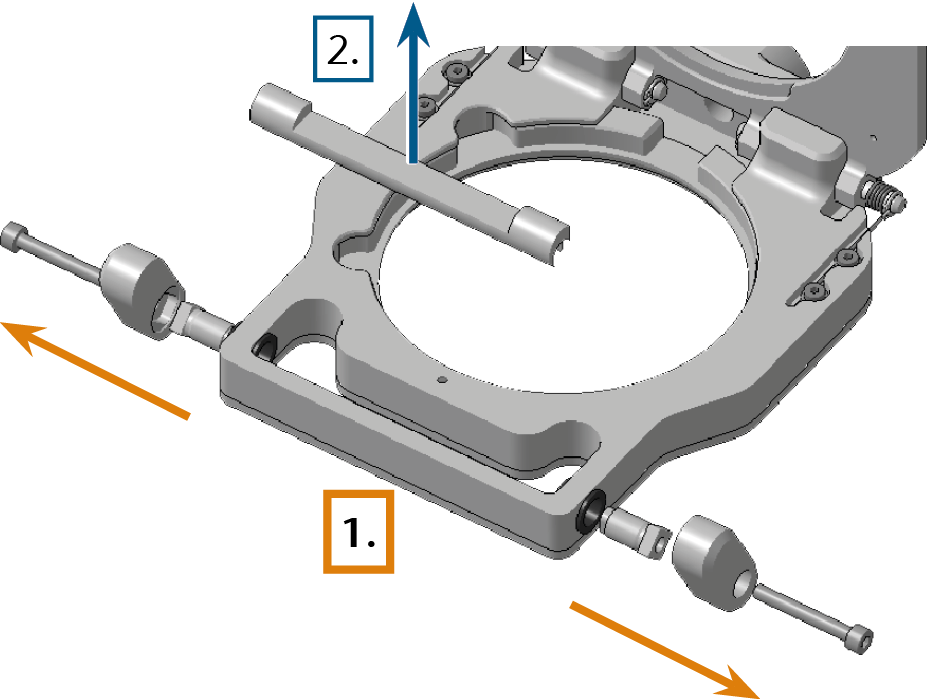

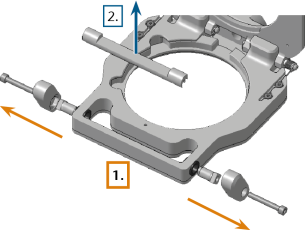

    3. Entfernen Sie die Welle des Klemmsystems.

  11. Setzen Sie die Ersatzwelle des Klemmsystems ein:

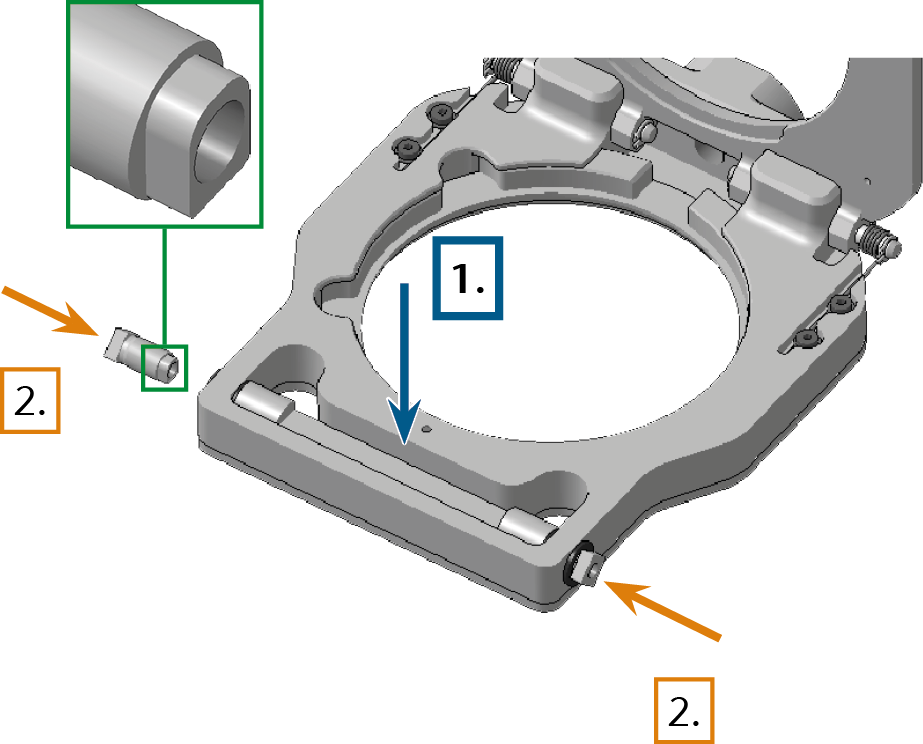

    1. Legen Sie die Welle mit der abgerundeten Fläche nach vorne und der rechteckigen Aussparung nach oben in den Rohlingshalter. Halten Sie die Welle in Position.
    2. Stecken Sie die teilweise abgerundete Anschlussgeometrie der Positionierhilfen mit dem abgerundeten Teil nach oben in die Welle.
    3. Achten Sie darauf, dass alle Teile genau ineinander passen.

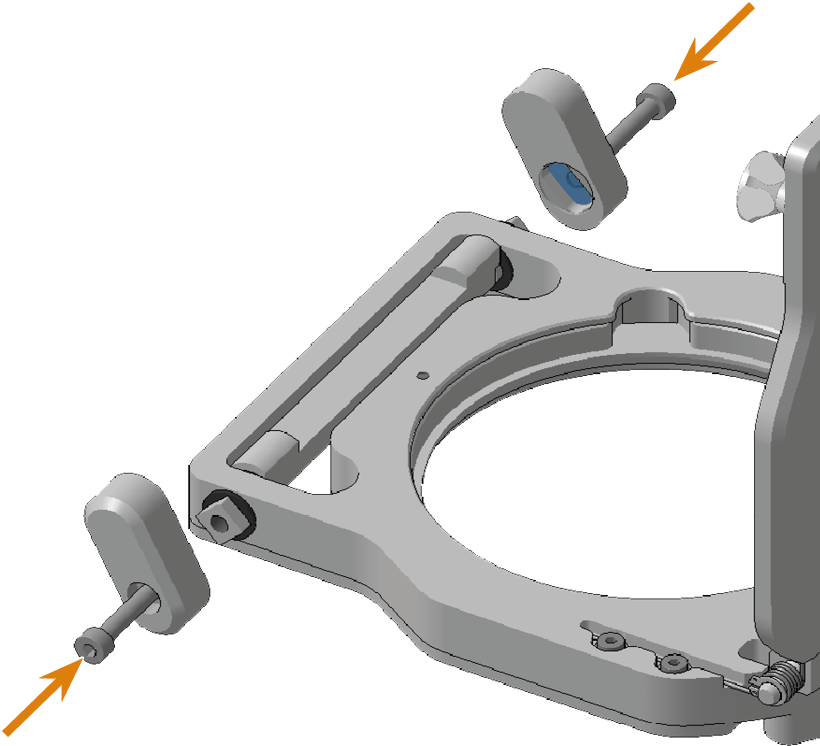

  12. Platzieren Sie die Ersatzrohlingshalterhebel in der Position „geöffnet“ auf den Positionierhilfen und schrauben Sie sie mit dem 3-mm-Inbusschlüssel fest. Achten Sie auf die Form der Aussparung (blau markiert) in den Rohlingshalterhebeln.

  13. Prüfen Sie, ob sich der Rohlingshalter richtig öffnet/schließt und ob die Rohlingshalterabdeckung ordnungsgemäß befestigt ist. Ist dies nicht der Fall, muss die Installation des Klemmsystems überprüft werden.
  14. Schließen Sie den Rohlingshalter.
  15. Schließen Sie die Arbeitsraumtür.
  16. Schalten Sie die Maschine am Hauptschalter ein.
  17. Starten Sie DentalCNC neu.
    • Die Maschine referenziert.
