Gilt für: K5

Rohlinge einspannen und entfernen

Der Workflow für die Restaurationserstellung ist folgendermaßen:

Die Maschine kann die folgenden Rohlinge verarbeiten:

• Ronden mit einem Durchmesser von 98,5 mm bis 98,8 mm
• Blöcke, max. Größe: 45 x 20 x 20 mm (L/T/H)*
• Vorgefertigte Abutments*

*erfordert Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt.

Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. erhalten Sie über Ihren Kundenservice.

Wie Sie die verschiedenen Rohlingstypen einspannen

Rohlingstyp	Halter benötigt?	So einspannen
Standard-Ronden	Nein	Ronden >> Rohlingshalter
Blöcke	Ja	Blöcke >> Blockhalter >> Rohlingshalter
Vorgefertigte Abutments	Ja	Vorgefertigte Abutments >> Halter für vorgefertigte Abutments >> Rohlingshalter

Ronden in den Arbeitsraum einspannen

1. Öffnen Sie die Arbeitsraumtür.

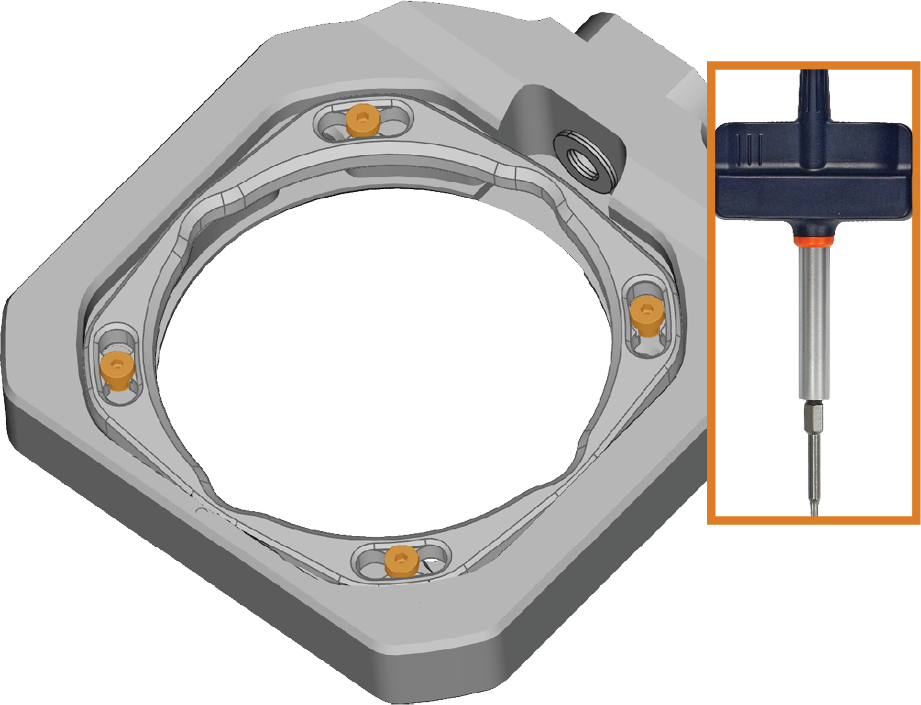

2. Lockern Sie die 4 Schrauben, die den Fixierring am Rohlingshalter befestigen.

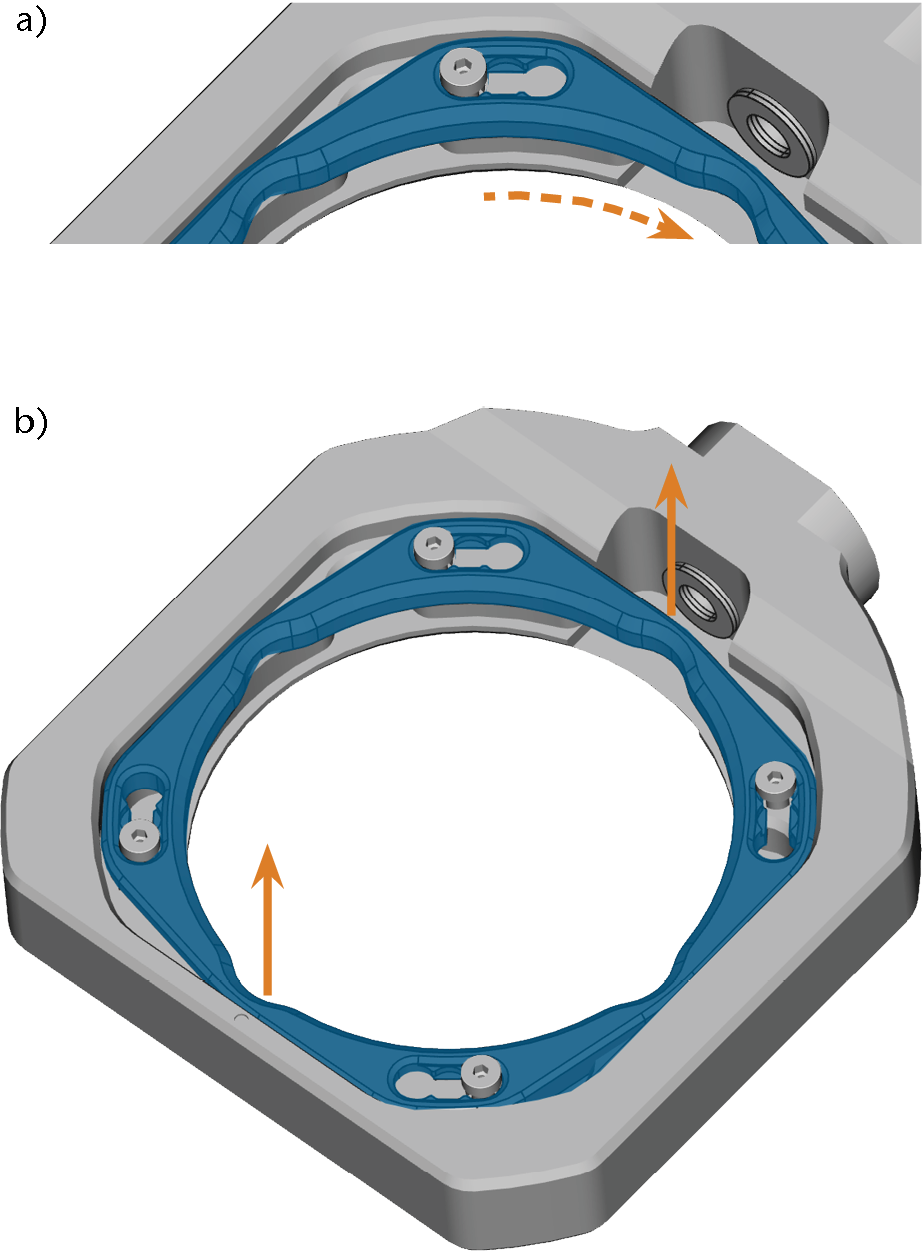

3. Entfernen Sie den Fixierring (blau markiert), indem Sie ihn im Uhrzeigersinn drehen und nach oben ziehen. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.

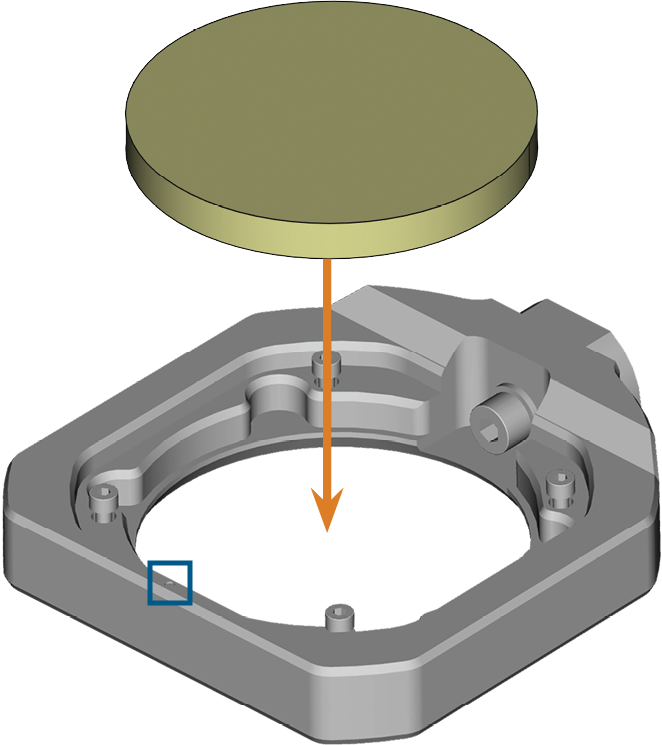

4. Um die zu bearbeitende Ronde einzusetzen, tun Sie Folgendes:
1. Falls die Ronde mehrschichtig ist, richten Sie den Rohling so aus, dass die oberste Farbschicht oben liegt.
2. Wenn die Ronde zuvor berarbeitet wurde, stellen Sie Folgendes sicher:
   • Die ursprüngliche Oberseite zeigt nach oben.
   • Die ursprüngliche Vorderseite zeigt nach vorn.
   • Wenn die Ronde für das sicherere Wiedereinspannen über DentalCNC markiert wurde, stellen Sie sicher, dass sich die Markierung in der unten gezeigten Position befindet.
3. Legen Sie die Ronde in den Halter.




5. ACHTUNG

   Beschädigung der Maschine / des Werkzeugs oder schlechte Bearbeitungsergebnisse aufgrund unzureichender Fixierung des Rohlings

   Wenn der Fixierring nicht richtig positioniert ist, wird der Rohling nicht ordnungsgemäß fixiert und der Rohlingshalter kann beschädigt werden. Dies kann dazu führen, dass die Maschine und Werkzeuge beschädigt werden und die Bearbeitungsergebnisse nicht zufriedenstellend sind.

   • Zentrieren Sie den Fixierring im Rohlingshalter.
   • Schrauben Sie den Fixierring mit dem Drehmomentschlüssel fest..

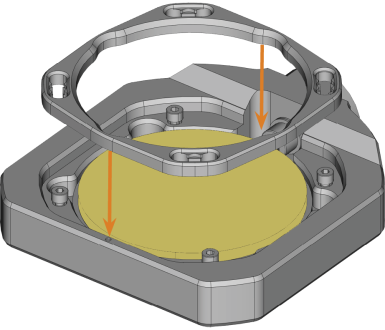

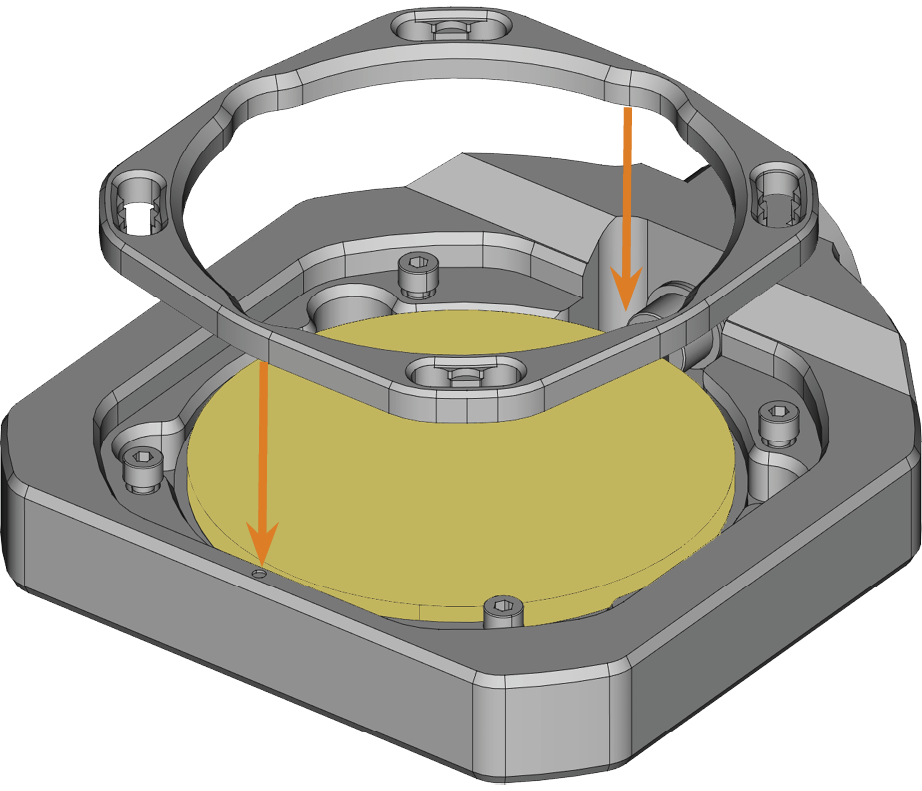

6. Legen Sie den Fixierring auf die Ronde im Rohlingshalter und zentrieren Sie ihn, indem Sie ihn drehen.
7. Verwenden Sie den mitgelieferten Drehmomentschlüssel, um den Fixierring anzuschrauben.




Blöcke in den Blockhalter einspannen

Sie können bis zu 3 Blöcke in den Blockhalter einspannen.

1. VORSICHT!Tragen Sie Handschuhe.

ACHTUNG! Werkzeugbrüche und fehlerhafte Bearbeitungsergebnisse bei falscher Blockzuordnung

2. Der Blocktyp, die Anzahl der Blöcke ​​und die Blockpositionen müssen dem entsprechenden Auftrag in DentalCAM entsprechen.

3. Lösen Sie die Fixierschraube an der gewünschten Position mit dem mitgelieferten Drehmoment-Schraubendreher.

4. Falls der Block mehrschichtig ist, richten Sie den Rohling so aus, dass die oberste Farbschicht oben liegt.

5. Positionieren Sie den Block so, dass der Positionierstift am Blockhalter (linke Markierungen) in der Nut des Blockschafts (rechte Markierung) liegt.





6. Führen Sie den Schaft des Blocks bis zum Anschlag in die gewünschte Position im Blockhalter ein.



7. Verwenden Sie den mitgelieferten Drehmoment-Schraubendreher, um den Block mit der zugehörigen Fixierschraube zu fixieren. Ziehen Sie die Schraube fest an.

Blockhalter in den Arbeitsraum einspannen

1. Öffnen Sie die Arbeitsraumtür.
2. Öffnen Sie den Rohlingshalter.
3. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
4. Richten Sie den Blockhalter richtig aus:
   • Die Fixierschrauben müssen nach oben zeigen.
   • Die Positionierhilfen müssen auf der linken Seite positioniert werden.

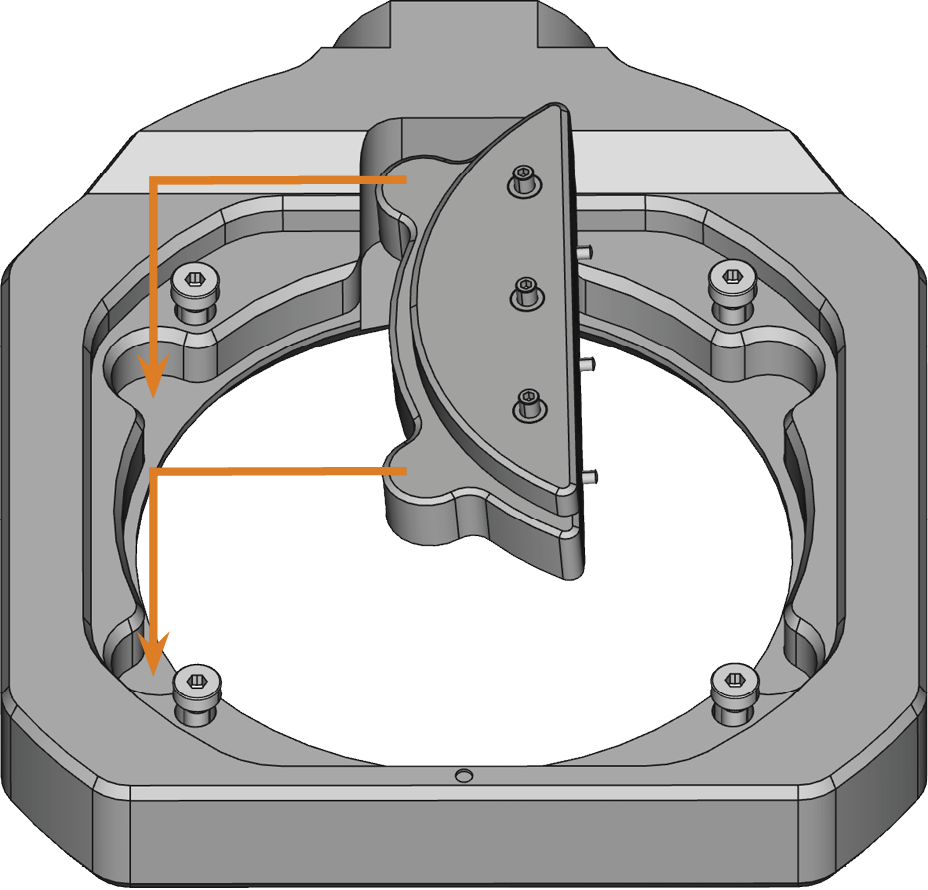

5. Setzen Sie den Blockhalter in den Rohlingshalter ein und halten Sie ihn von unten mit einer Hand fest.




6. Schließen Sie den Rohlingshalter mit der anderen Hand.

Verwenden eines optionalen Abutmenthalters

Mit einem optionalen Abutmenthalter kann Ihre Maschine vorgefertigte Abutments mit vorgefertigter Anschlussgeometrie bearbeiten.

 Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8

 Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 7
