Gilt für: E5

Arbeitsraumtür austauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX20

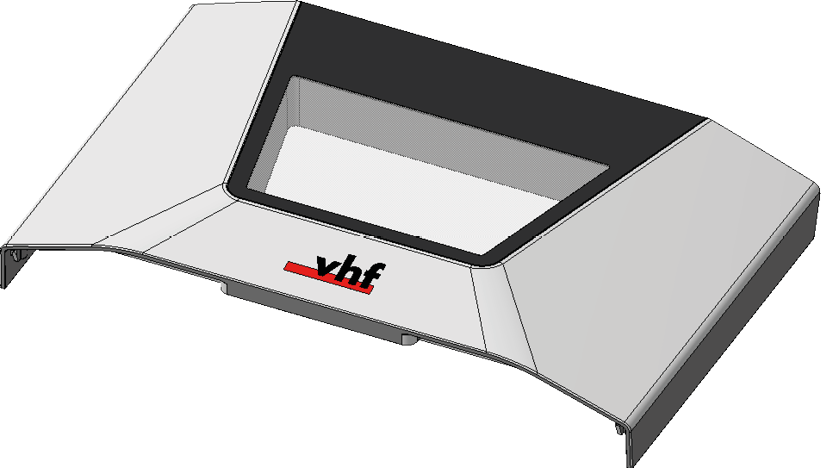

    • 1 x Ersatz-Arbeitraumtür

  2. Öffnen Sie die Arbeitsraumtür soweit, dass die unteren Arbeitsraumtürhebel (grün markiert) parallel zum Maschinenboden ausgerichtet sind.



  3. Halten Sie die Arbeitsraumtür fest. Lösen Sie mit dem Drehmoment-Schraubendreher1,5 Nm die 4 Schrauben (orange markiert), die die Arbeitsraumtür an der Arbeitsraumtürhalterung befestigen.

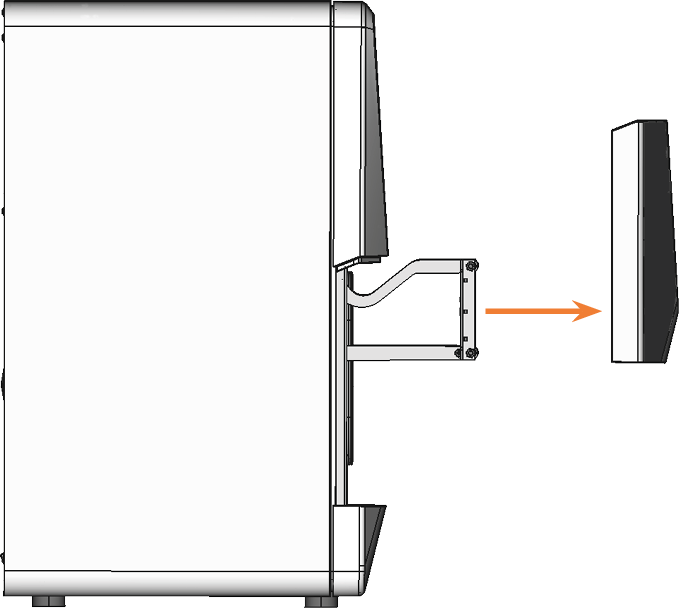

  4. Entfernen Sie die Arbeitsraumtür.

    5.





  5. Setzen Sie die Ersatz-Arbeitsraumtür so an, dass die 4 Schraubenlöcher auf der Rückseite der Arbeitsraumtür (orange markiert) auf den 4 Schraubenlöchern in der Arbeitsraumtürhalterung (grün markiert) liegen.

    6.

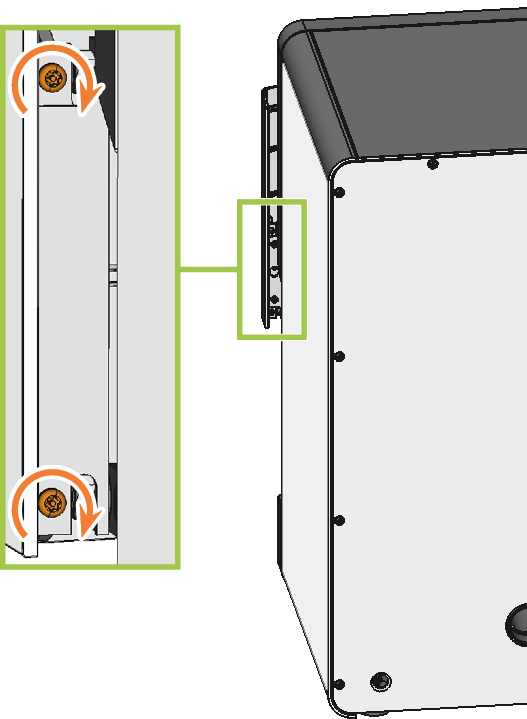

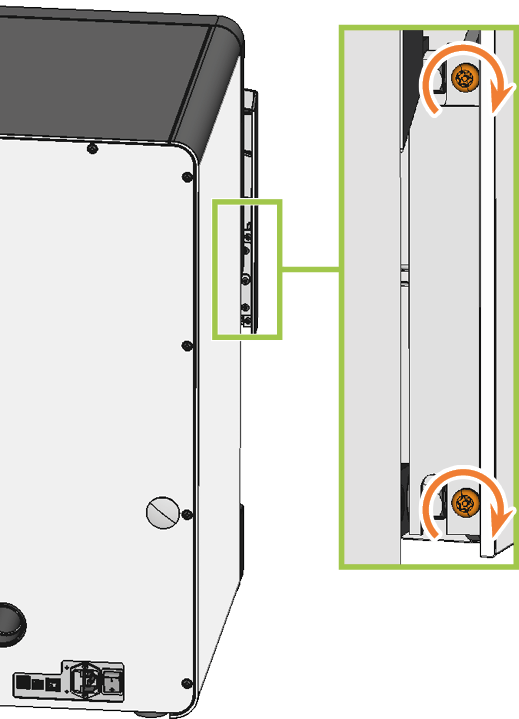

  6. Schrauben Sie mit dem Drehmoment-Schraubendreher 1,5 Nm die Arbeitsraumtür mit den 4 selbstschneidenden Schrauben (orange markiert) fest.

  7. Testen Sie, ob die Arbeitsraumtür ordnungsgemäß öffnet und schließt. Falls dies nicht zutrifft, lockern Sie die 4 Schrauben und korrigieren Sie die Position der Arbeitsraumtür.

    8.
