Gilt für: E5

Messtaster austauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

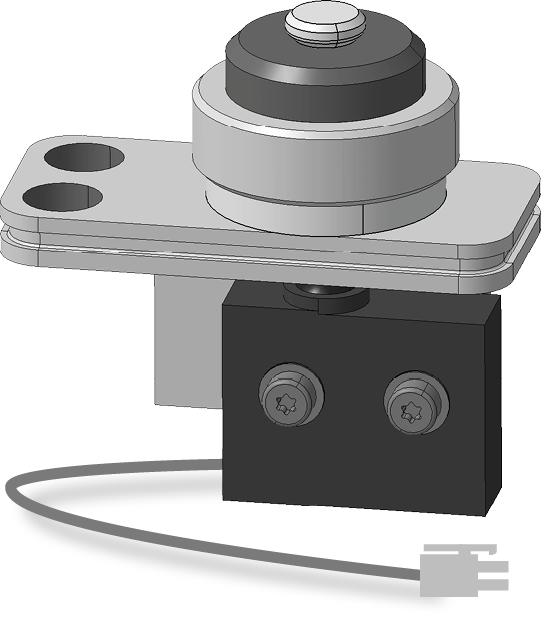

    • 1 x Ersatz-Messtaster



    • 1 x Winkelschraubendreher TX10



  2. Öffnen Sie die Arbeitsraumtür.

  3. VORSICHT!Tragen Sie Handschuhe.

  4. Entfernen Sie das Werkzeug aus der Position E1.

  5. Beenden Sie DentalCNC.

    6.



  6. Schalten Sie die Maschine am Hauptschalter aus.

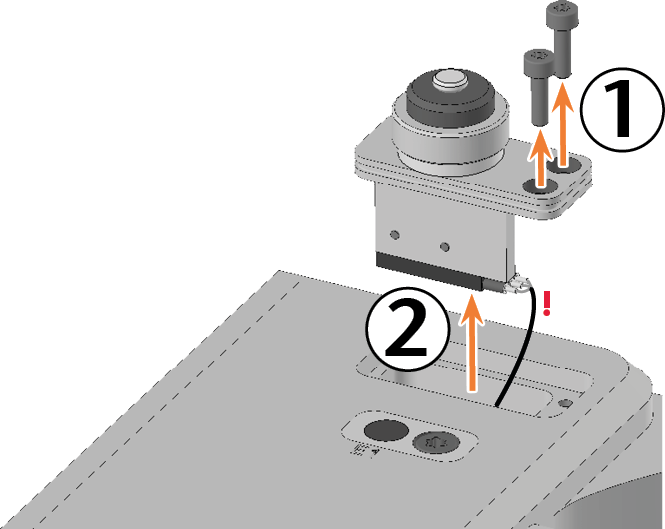

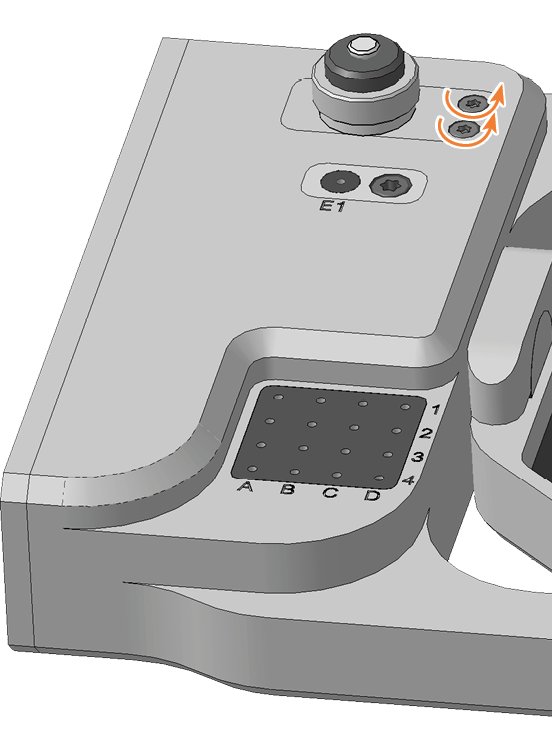

  7. Schrauben Sie mit dem Winkelschraubendreher TX10 die 2 Schrauben heraus, die den Messtaster fixieren.

  8. Ziehen Sie den Messtaster vorsichtig ein Stück nach oben. Achten Sie auf das eingesteckte Messtasterkabel.

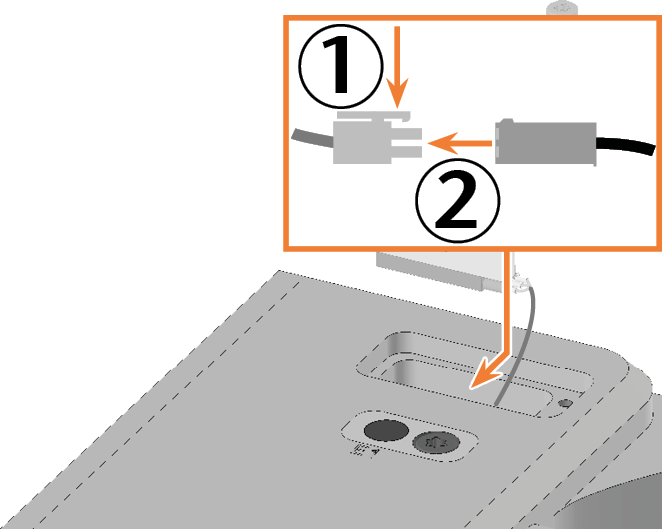

  9. Drücken Sie den seitlichen Bügel am Stecker des Messtasterkabels und ziehen Sie den Stecker aus der Buchse.

    10.





  10. Entfernen Sie den Messtaster mit Kabel aus dem Arbeitsraum.

  11. Nehmen Sie den Ersatzmesstaster zur Hand.

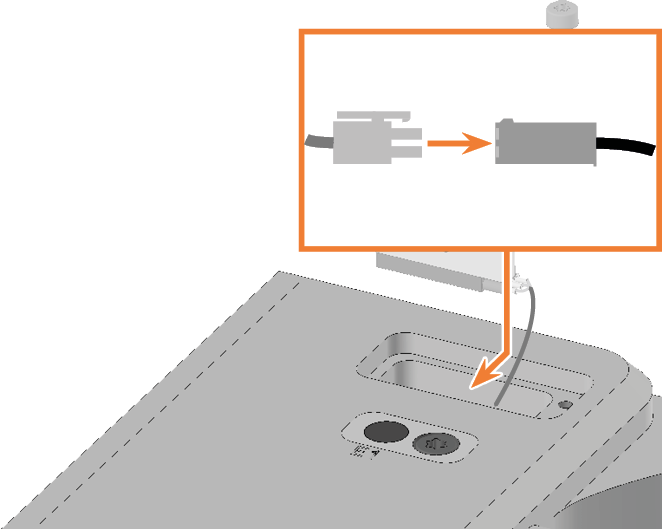

  12. Stecken Sie den Stecker des Messtasterkabels in die Buchse im A-B-Achsmodul.

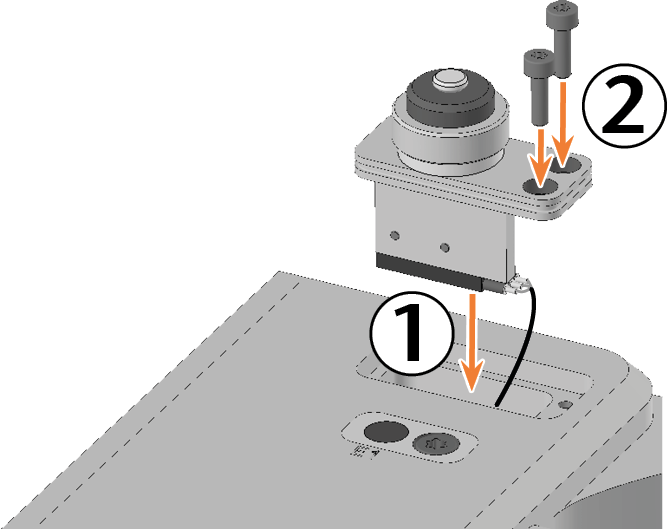

  13. Setzen Sie den Ersatzmesstaster wie abgebildet in die Öffnung ein.

  14. Schrauben Sie mit dem Winkelschraubendreher TX10 den Ersatzmesstaster mit den 2 Schrauben fest.

    15.





  15. Schließen Sie die Arbeitsraumtür.

  16. Starten Sie DentalCNC.

  17. Schalten Sie die Maschine am Hauptschalter ein.

    18.





  18. Prüfen Sie die Funktionsfähigkeit des Messtasters.

    Den Messtaster manuell prüfen

  19. Falls der Messtaster nicht funktioniert, prüfen Sie die Verkabelung.

  20. Vermessen Sie den Messtaster.

    Messtaster vermessen
