Gilt für: E5

Dichtung der Arbeitsraumtür tauschen

Die Dichtung der Arbeitsraumtür ist auf die Kante des Maschinengehäuses geklemmt, die die Öffnung zum Arbeitsraum umgibt.

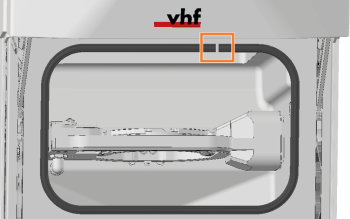

Der Dichtung der Arbeitsraumtür (orange markiert)

  1. Halten Sie bereit:

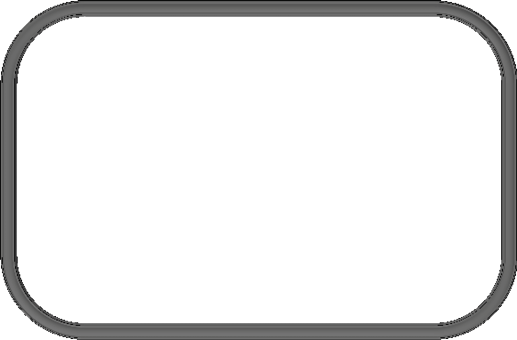

    • 1 x Ersatz-Dichtung



    • 1 x Reinigungstuch

      •

    • 1 x Seitenschneider



  2. Öffnen Sie die Arbeitsraumtür.

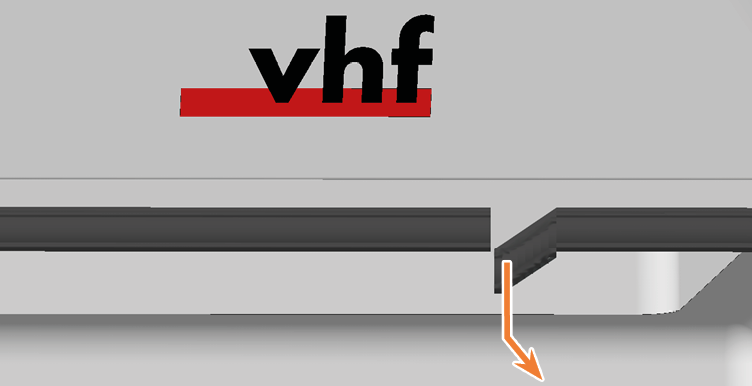

  3. Ziehen Sie die vorhandene Türdichtung ab. Beginnen Sie dort, wo die Enden der Dichtung aufeinandertreffen.

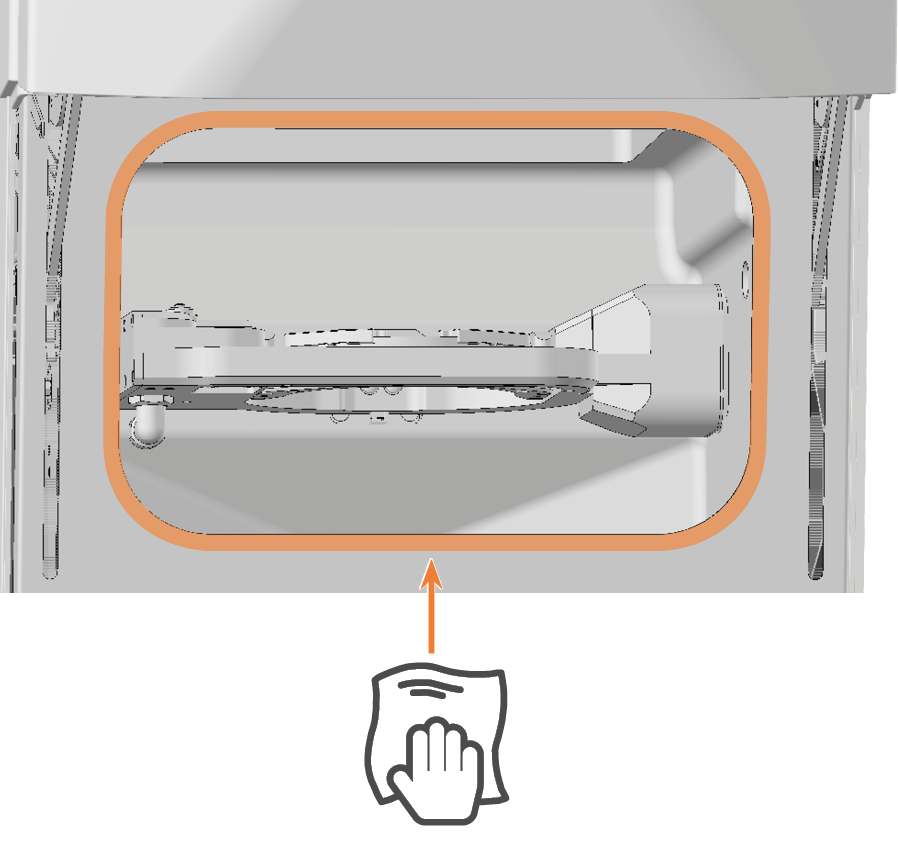

  4. Reinigen Sie die Oberfläche, auf der die Dichtung liegt, mit dem Tuch.

    5.





  5. Klemmen Sie die Ersatz-Dichtung auf die Kante, die die Öffnung zum Arbeitsraum umgibt:

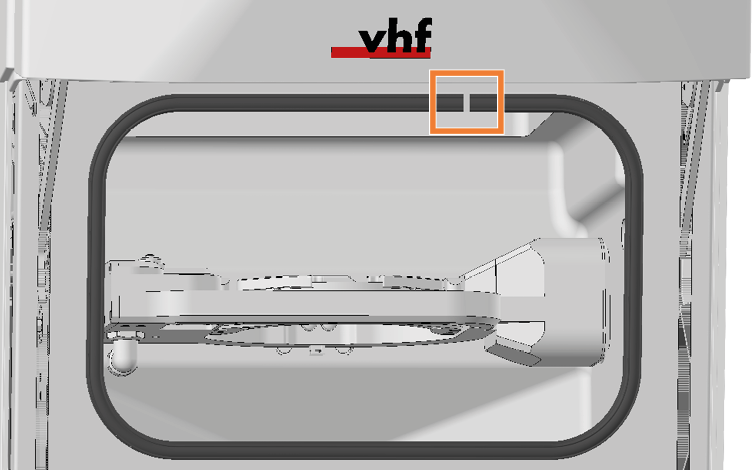

    1. Richten Sie die Ersatz-Dichtung so aus, dass sich der Spalt in der Dichtung oben befindet.

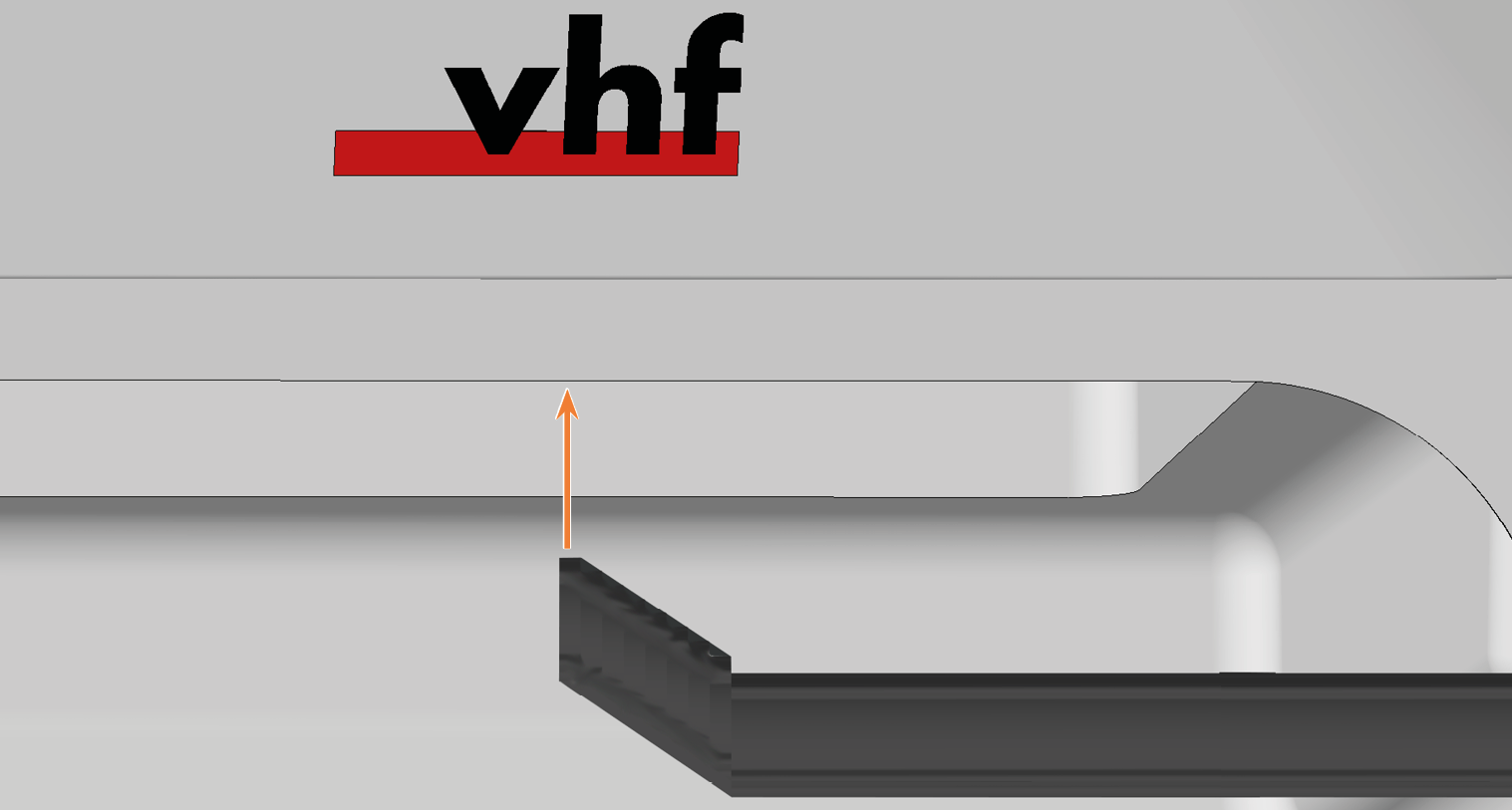

    2. Klemmen Sie das 1. Ende der Dichtung auf die Mitte der oberen Kante.

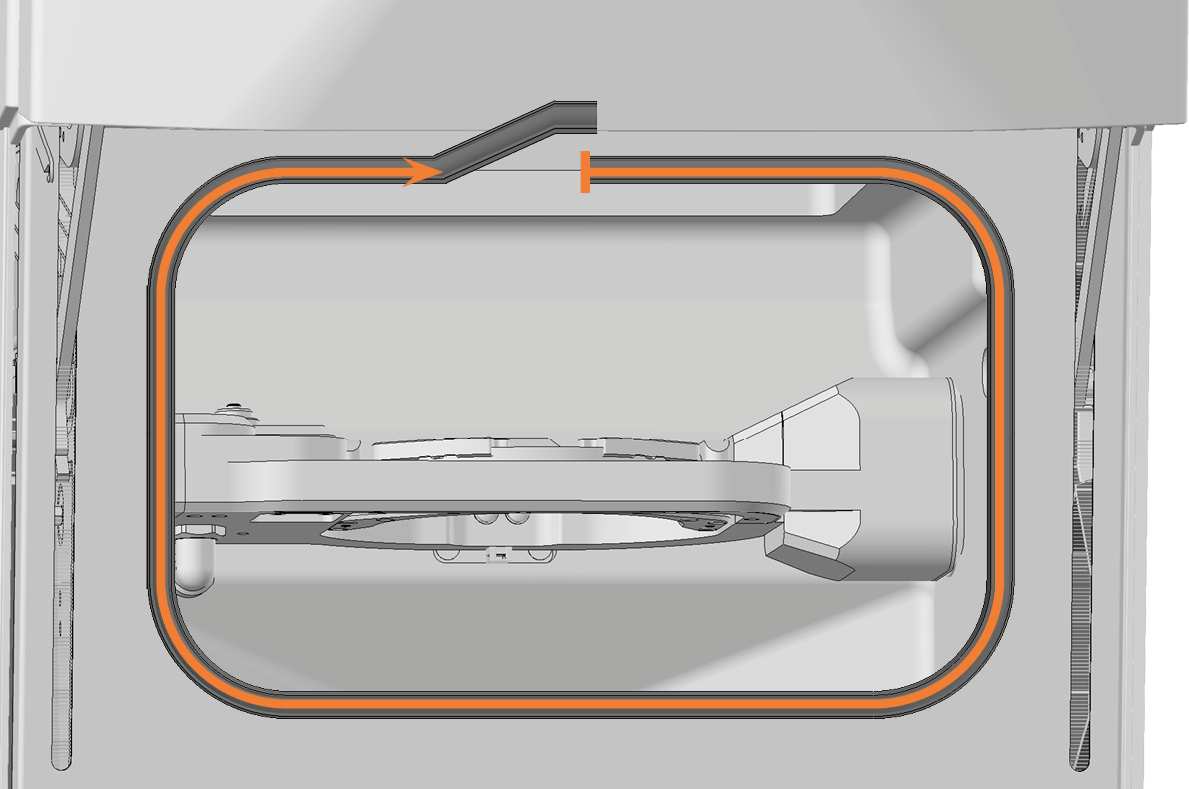

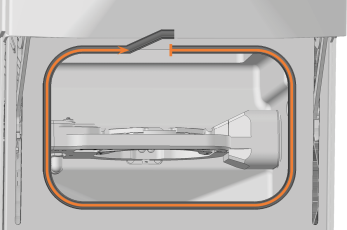

    3. Klemmen Sie den restlichen Teil der Dichtung im Uhrzeigersinn bis kurz vor dem 1. Ende an.

      Achten Sie darauf, dass die gesamte Dichtung fest an der Kante klemmt.

    4. Klemmen Sie das 2. Ende an die Öffnung:

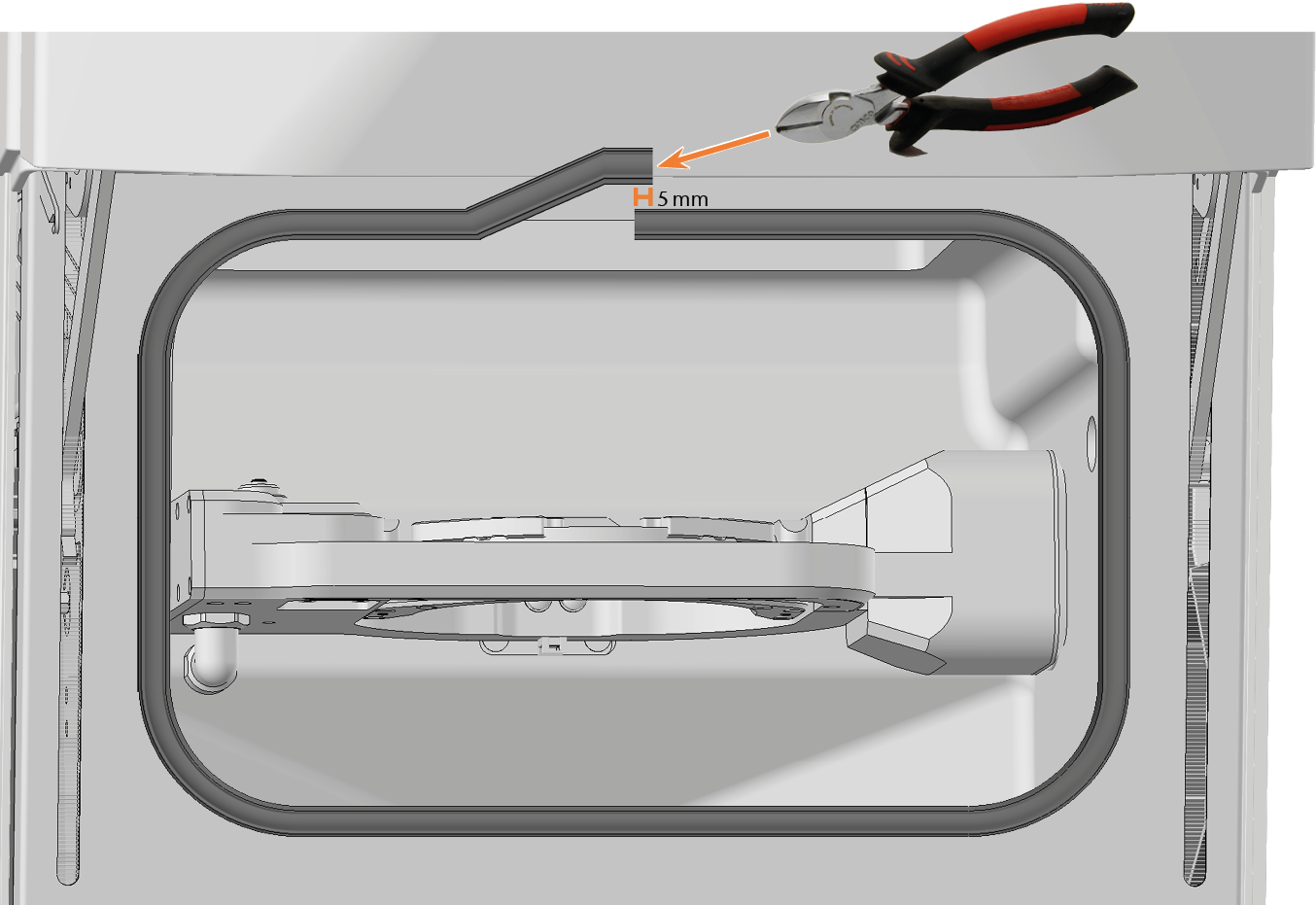

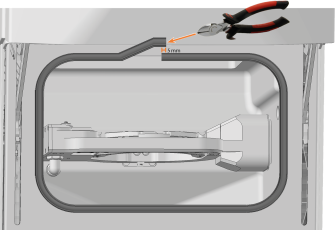

      1. Längen Sie mittels Seitenschneider die Dichtung mit einem Überstand von ca. 5 mm zum 1. Ende ab.

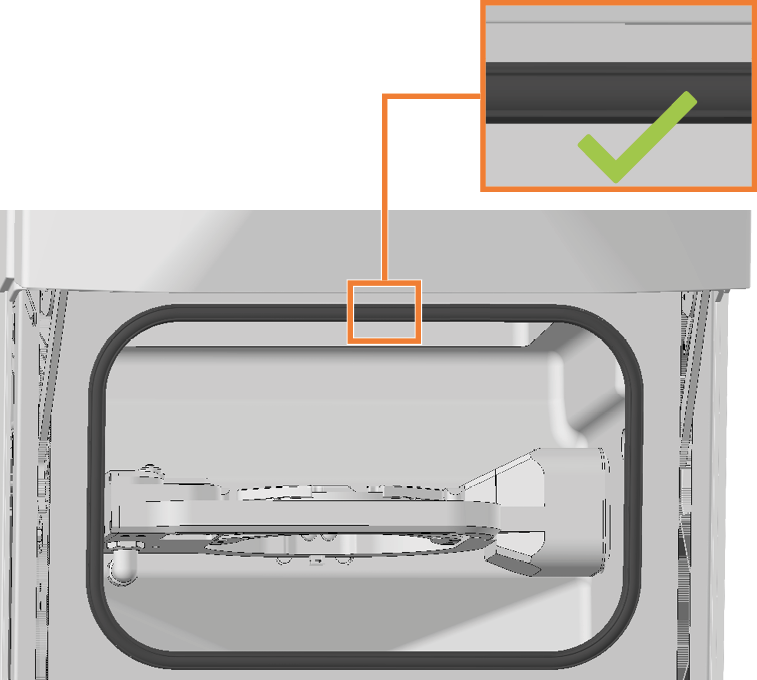

      2. Klemmen Sie das 2. Ende spaltfrei zum 1. Ende an die Öffnung.

    6.

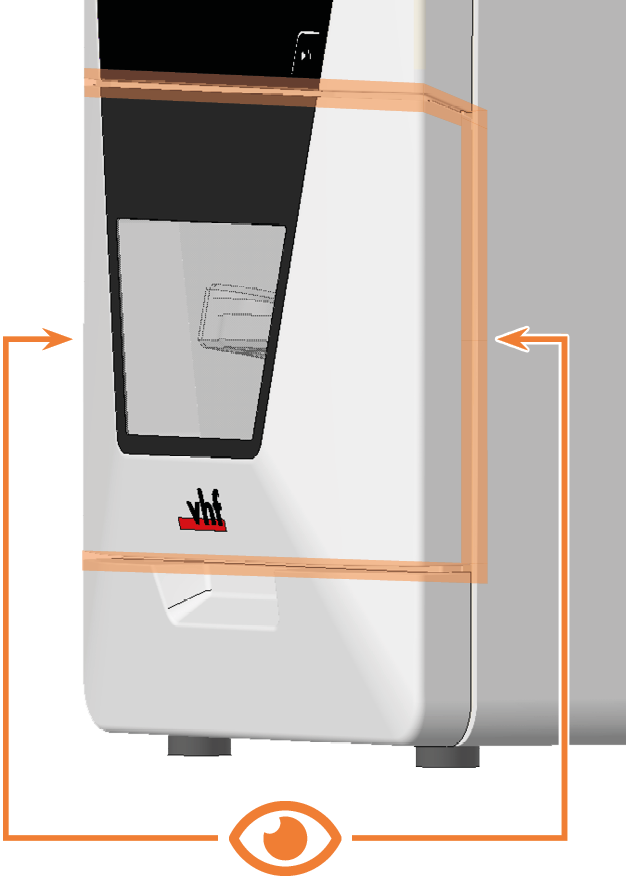

  6. Prüfen Sie, ob die Arbeitsraumtür richtig öffnet und schließt und ob die Arbeitsraumtür flächig anliegt.

  7. Falls einer der Punkte nicht zutrifft, passen Sie die Platzierung der Dichtung an.
