Gilt für: E5

A-B-Achsmodul tauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

    • 1 x Winkelschraubendreher TX25



    • 1 x Drehmoment-Schraubendreher 5,0 Nm mit Bit TX25 (mit dem Ersatzteil geliefert)

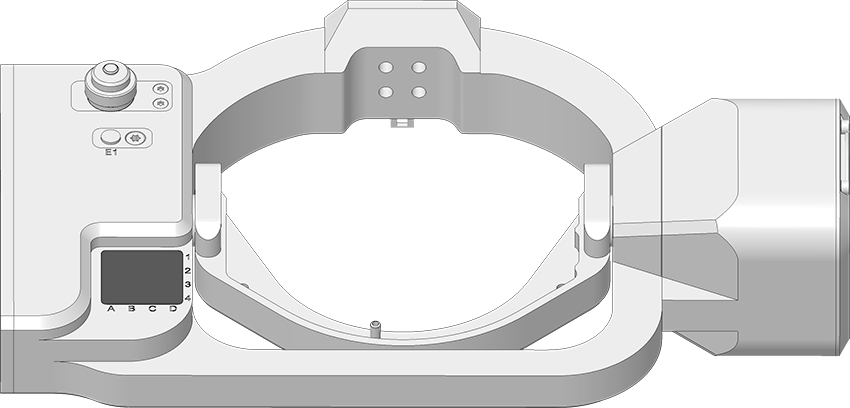

    • 1 x Ersatz-A-B-Achsmodul



    • 1 x Bohrer für Werkzeugpositionen (2,8 mm)



    • 1 x Kalibrier-Set

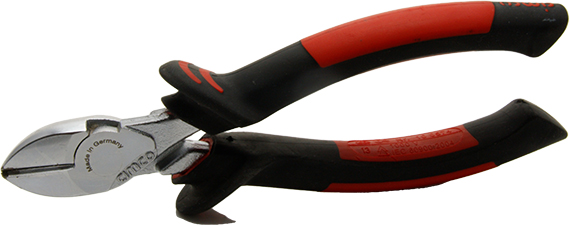

    • 1 x Seitenschneider



  2. Schließen Sie DentalCNC.



  3. Öffnen Sie die Arbeitsraumtür.

  4. Schalten Sie die Maschine am Hauptschalter aus.

  5. VORSICHT!Tragen Sie Handschuhe.

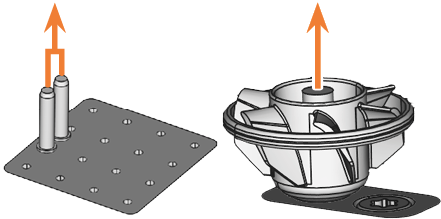

  6. ACHTUNG! Entfernen Sie alle Werkzeuge aus dem Werkzeugmagazin und das AirTool aus dem Einsatz E1.

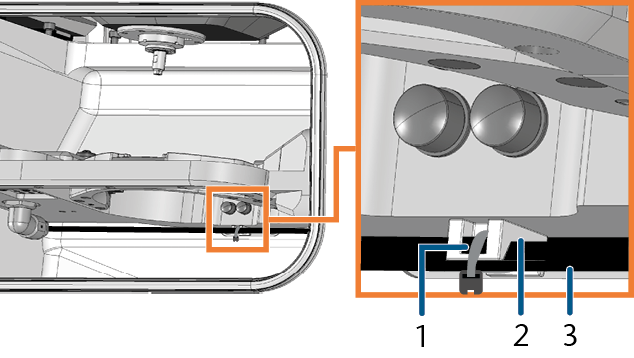

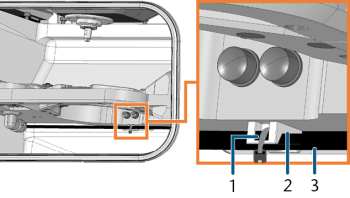

  7. Lösen Sie das A-Achskabel des A-B-Achsmoduls vom Kabelsockel:



    1. Kabelbinder

    2. Kabelsockel

    3. A-Achskabel

      ACHTUNG! Beschädigung des A-Achskabels, falls Sie den Seitenschneider zu tief ansetzen.

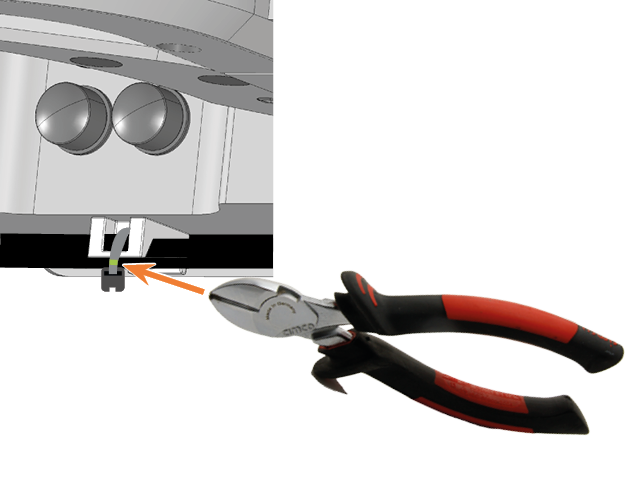

    1. Schneiden Sie den Kabelbinder an der Schnittlinie (grün markiert) vorsichtig mit dem Seitenschneider durch. Beschädigen Sie dabei nicht das A-Achskabel.

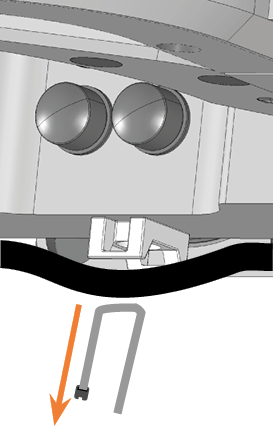

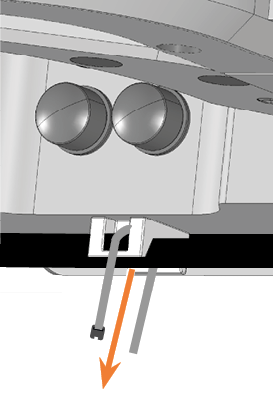

    2. Ziehen Sie das A-Achskabel nach unten aus dem Kabelsockel.

    3. Entfernen Sie den Kabelbinder.

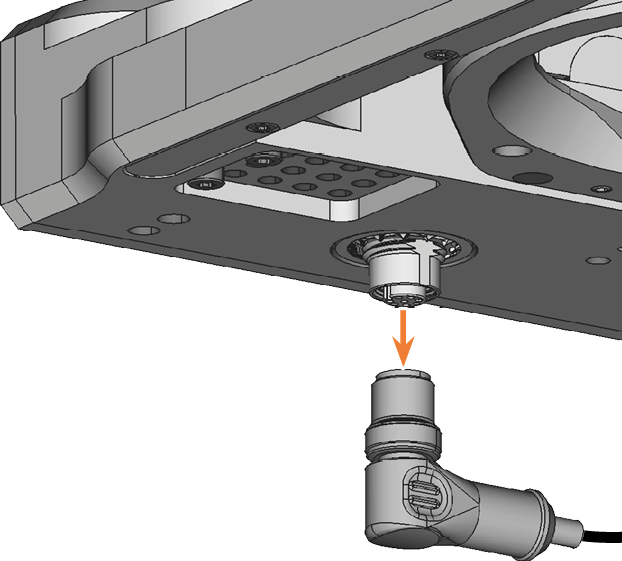

  8. Lösen Sie das A-Achskabel des A-B-Achsmoduls:

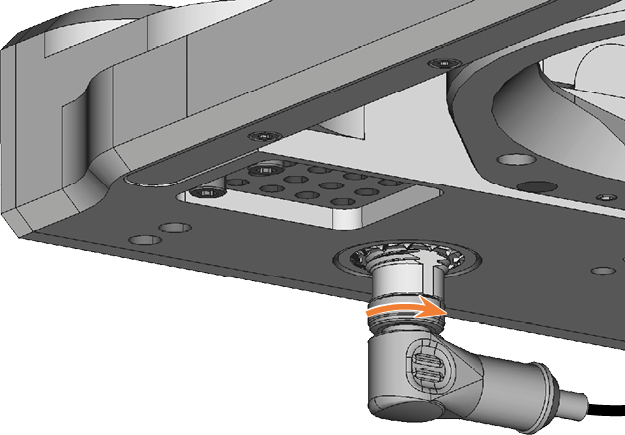

    1. Öffnen Sie die Rändelmutter links auf der Unterseite des A-B-Achsmoduls.

    2. Ziehen Sie das Kabel am Stecker nach unten ab.





  9. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.

    Rohlinge einspannen und entfernen

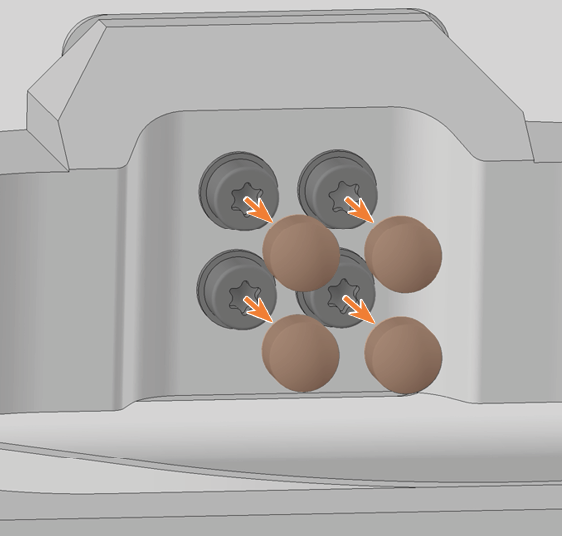

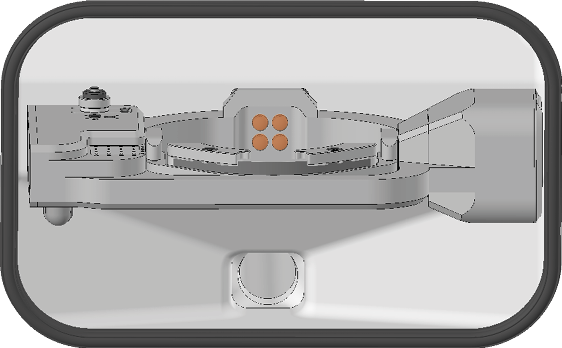

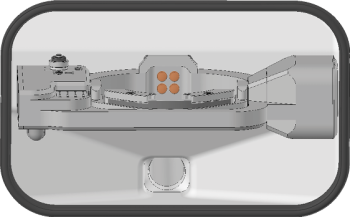

  10. Ziehen Sie die 4 Abdeckkappen (orange markiert) von den 4 Fixierschrauben des A-B-Achsmoduls.

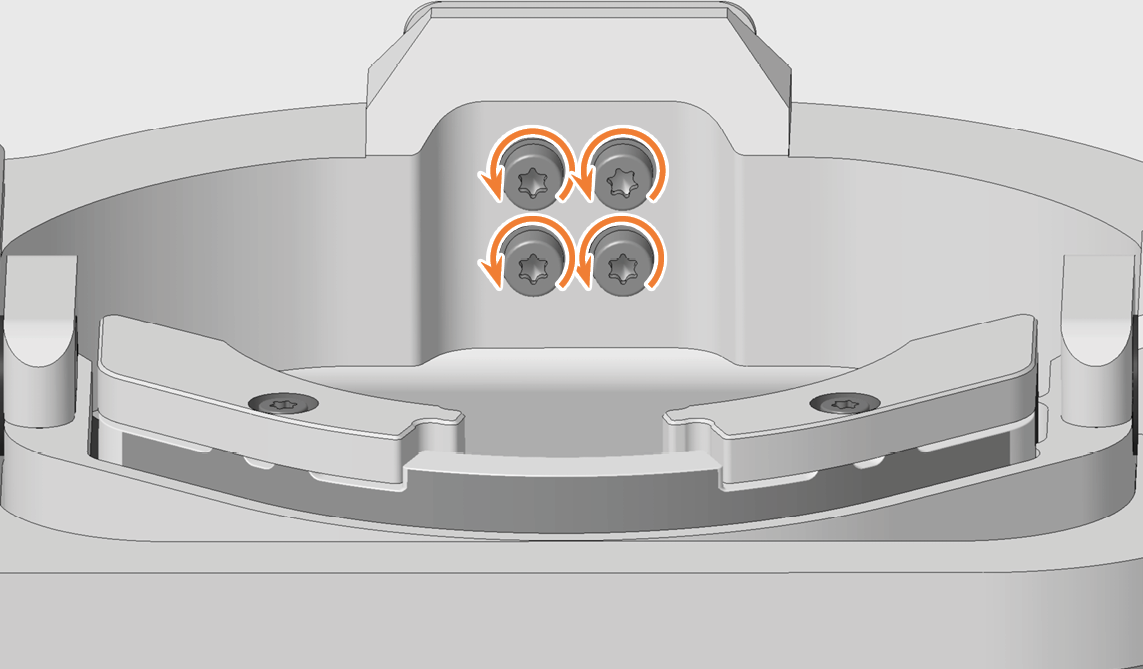

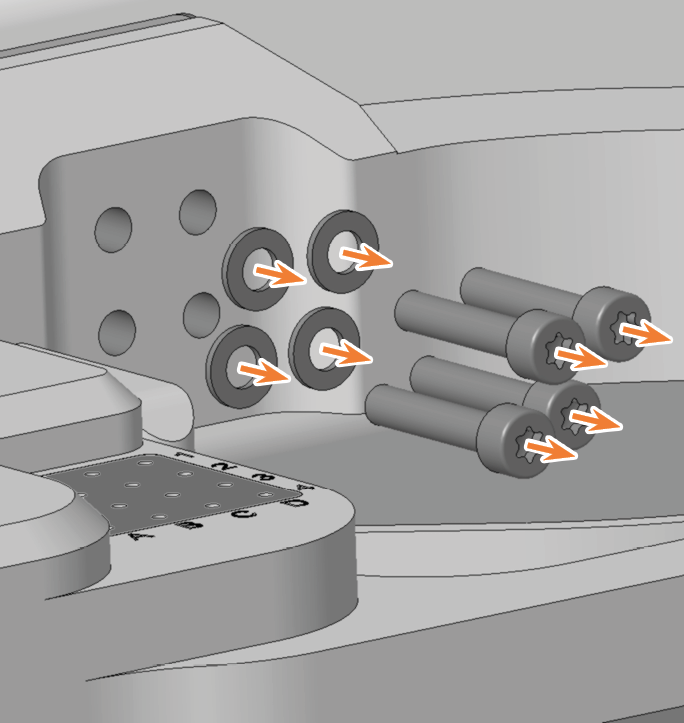

  11. Schrauben Sie die 4 Fixierschrauben des A-B-Achsmoduls mit dem Winkelschraubendreher heraus. Entfernen Sie die Fixierschrauben samt Unterlegscheiben.

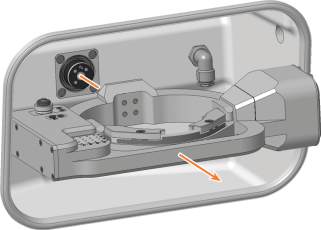

  12. Fassen Sie das A-B-Achsmodul mit beiden Händen und ziehen Sie es nach vorne von der Antriebswelle. Entfernen Sie das A-B-Achsmodul aus dem Arbeitsraum.

  13.





  14. Entfernen Sie den Rohlingshalter vom ausgebauten A-B-Achsmodul. Bringen Sie den Rohlingshalter am Ersatz-A-B-Achsmodul an.

    Verwenden Sie hierzu folgende Anleitung: Rohlingshalter austauschen.

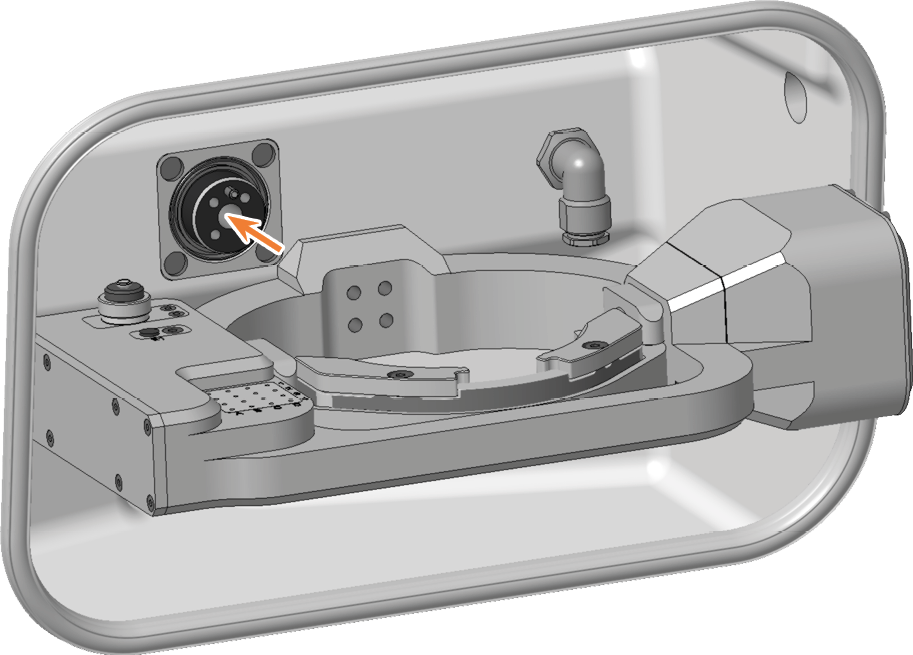

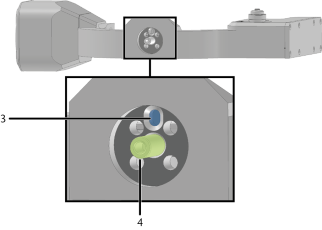

  15. Schieben Sie das Ersatz-A-B-Achsmodul mit beiden Händen auf die Antriebswelle.



    • Führen Sie den Positionierstift am A-B-Achsmodul (4) in die Öffnung in der Antriebswelle (2) ein.

    • Führen Sie den Positionierstift an der Antriebswelle (1) in die Öffnung im A-B-Achsmoduls (3) ein.

  16.

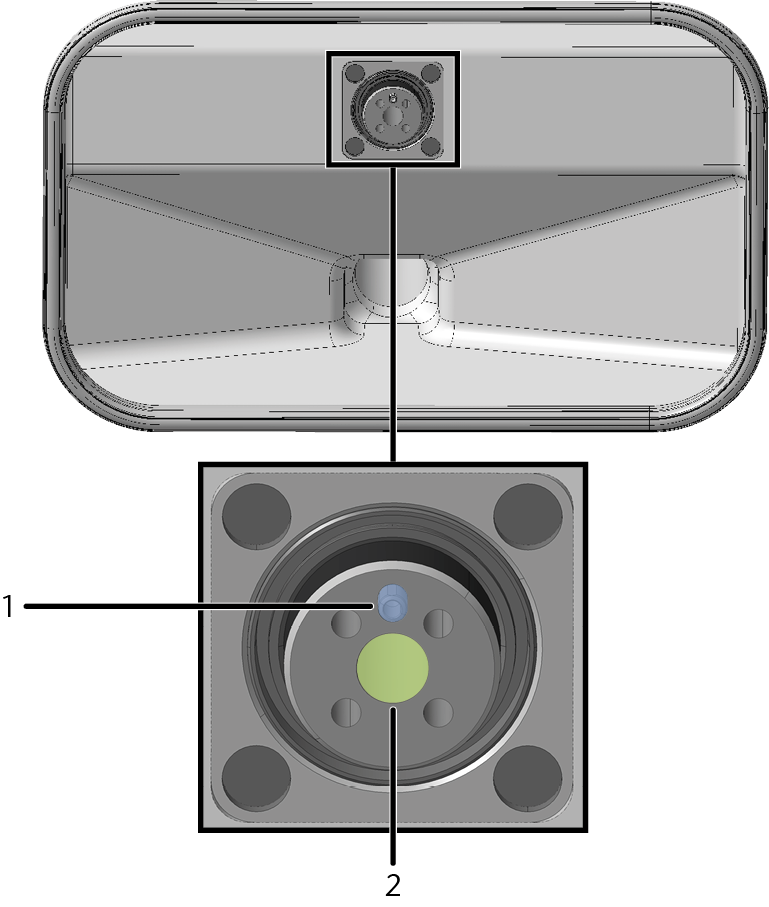

    1. Positionierstift an der Antriebswelle

    2. Öffnung in der Antriebswelle

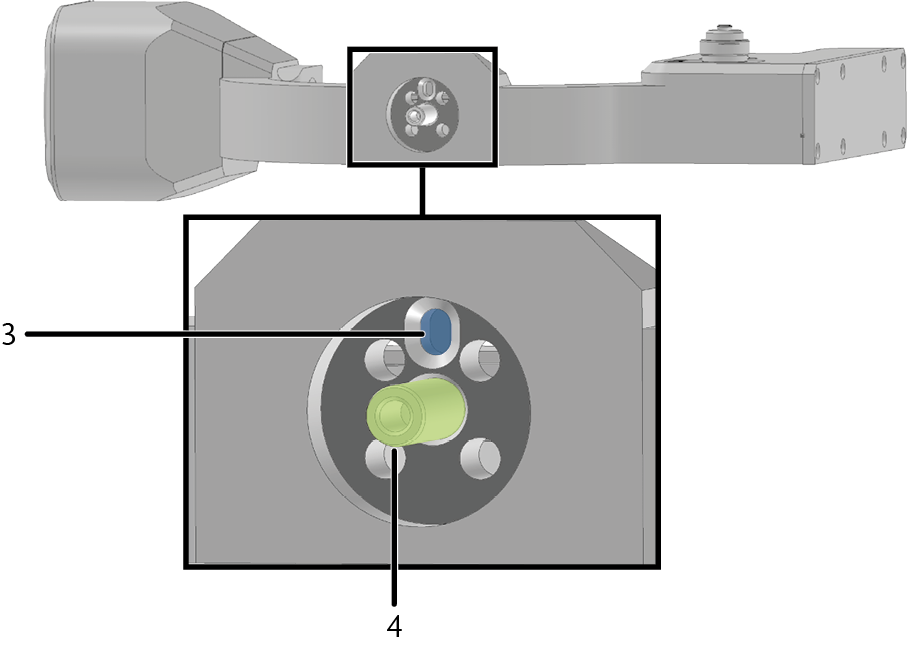

    3. Öffnung im A-B-Achsmodul

    4. Positionierstift am A-B-Achsmodul

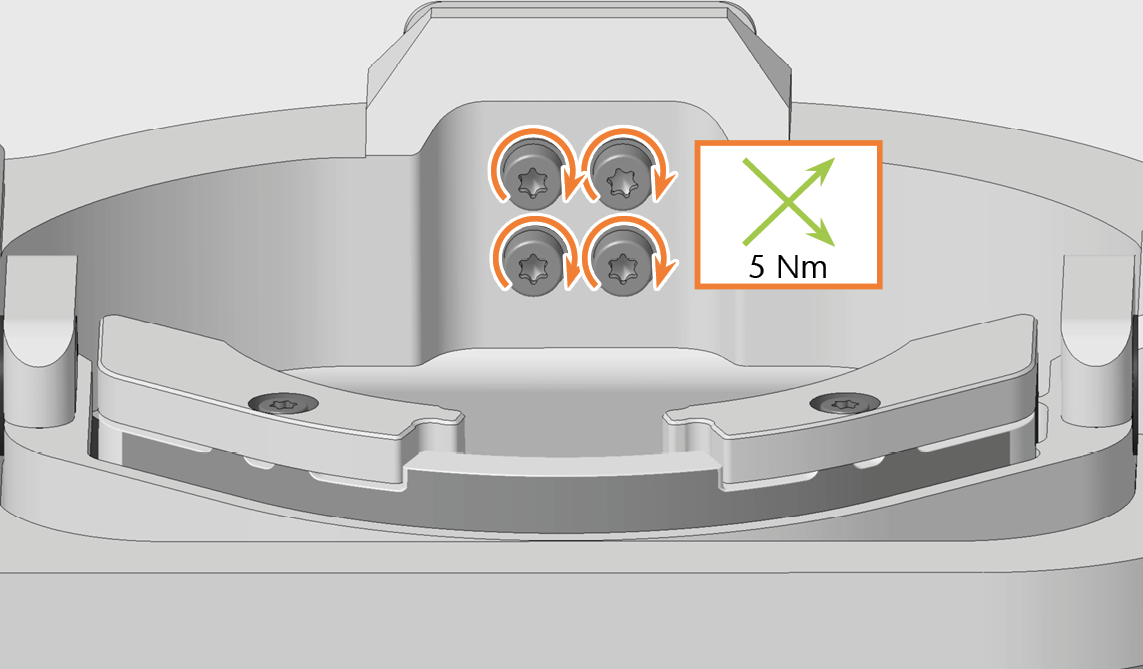

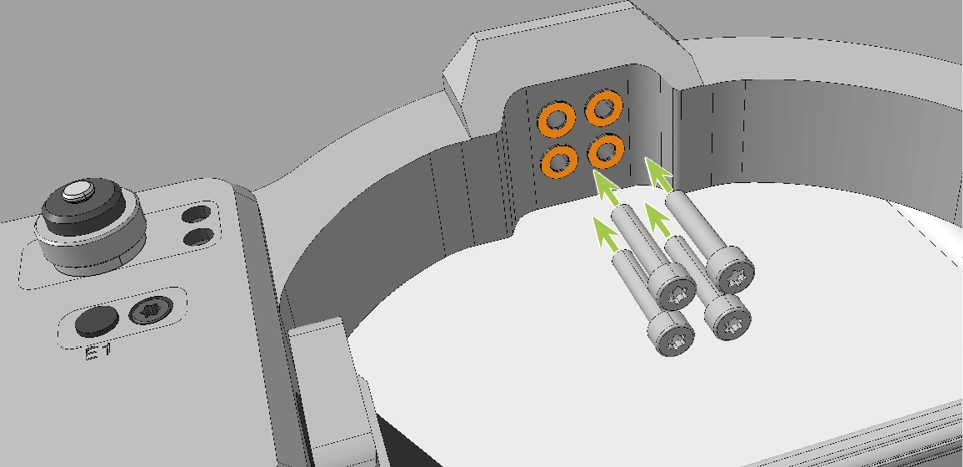

  17. Verwenden Sie den Drehmoment-Schraubendreher (5,0 Nm mit Bit TX25): Schrauben Sie das A-B-Achsmodul über Kreuz mit den 4 Unterlegscheiben (orange markiert) und den 4 Fixierschrauben fest.

  18. Bringen Sie die 4 Abdeckkappen auf den 4 Fixierschrauben des A-B-Achsmoduls an.

  19.

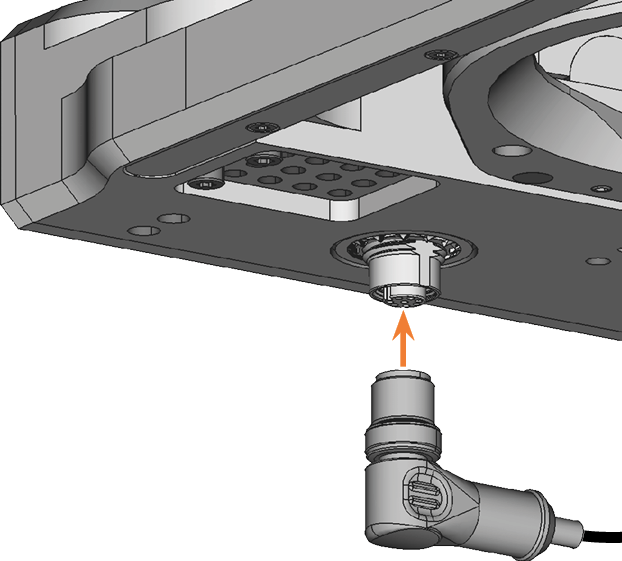

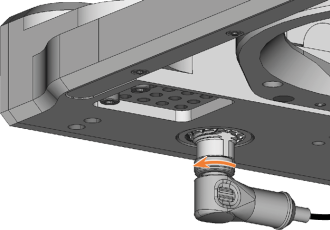

  20. Verbinden Sie das A-Achskabel mit dem Anschluss links auf der Unterseite des A-B-Achsmoduls:

    1. Stecken Sie den Stecker des Kabels ein.

    2. Schrauben Sie den Stecker mit der Rändelmutter fest.

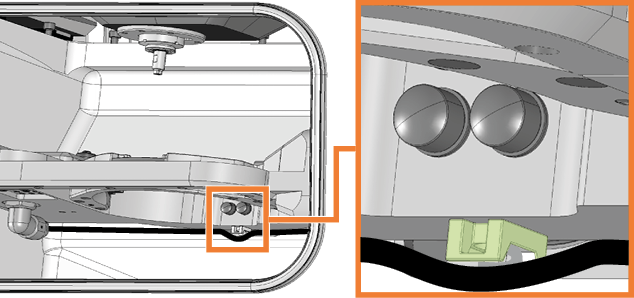

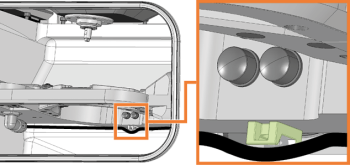

  21. Befestigen Sie das A-Achskabel mit dem Kabelbinder am Kabelsockel (grün markiert):



    Kabelbinder; Öse orange markiert

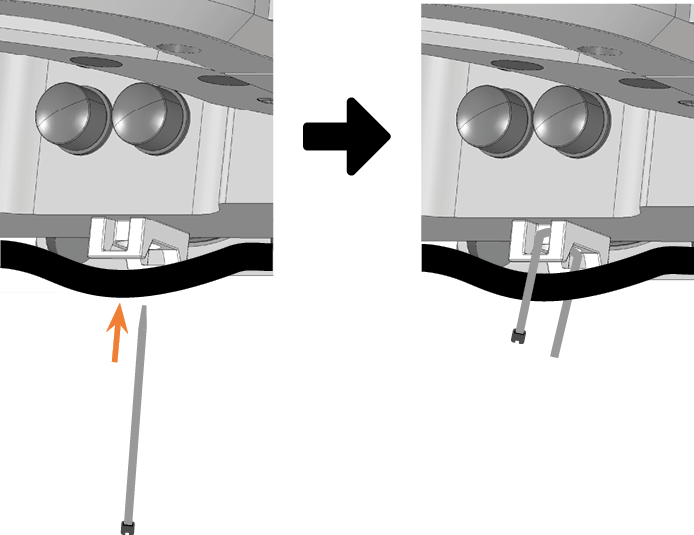

    1. Führen Sie den Kabelbinder von unten in den Kabelsockel. Biegen Sie ihn um die Bügel des Kabelsockels.

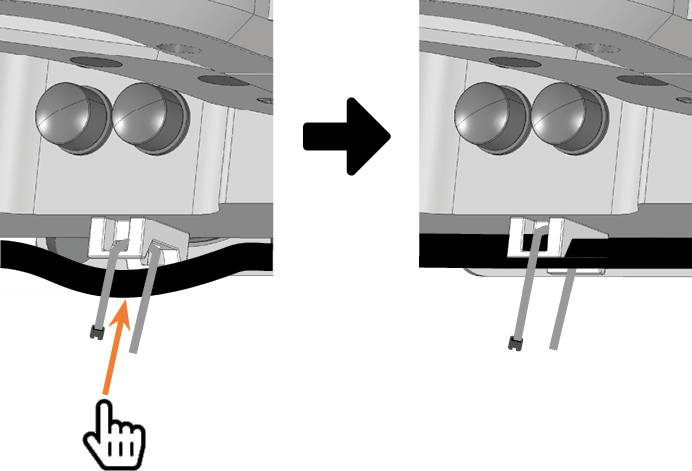

    2. Drücken Sie das A-Achskabel in den Kabelsockel und halten Sie es ihn dieser Position.

    3.

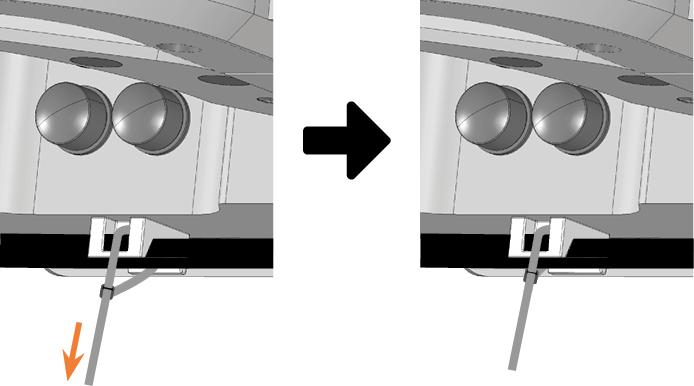

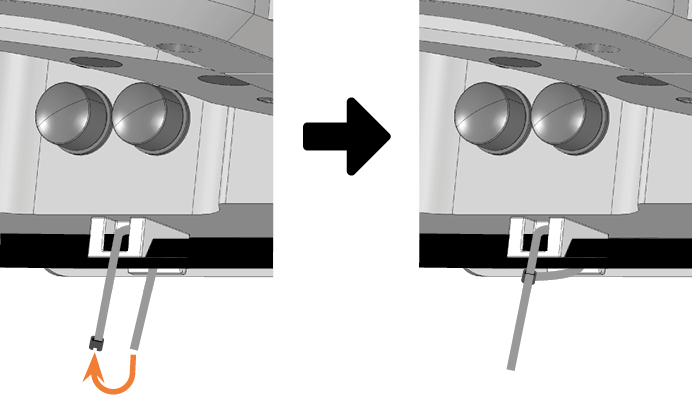

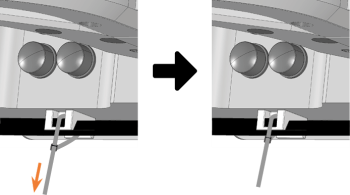

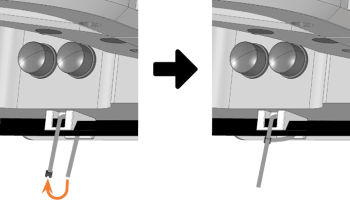

    4. Führen Sie das ösenlose Ende des Kabelbinders in die Öse am Kabelbinder ein. Ziehen Sie den Kabelbinder fest.

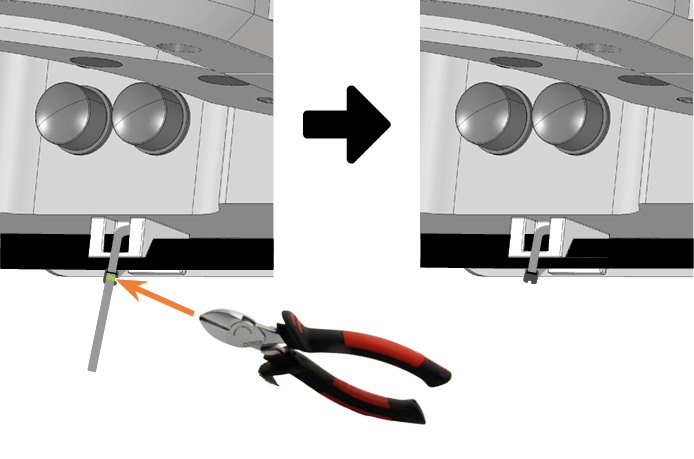

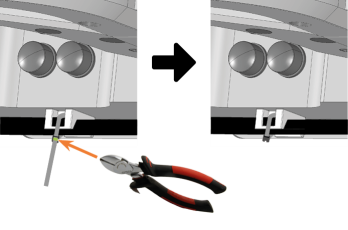

    5. Trennen Sie den überstehenden Teil des Kabelbinders mit dem Seitenschneider ab.

    6.





  22. Schließen Sie die Arbeitsraumtür.

  23. Schalten Sie die Maschine am Hauptschalter ein.

  24. Starten Sie DentalCNC.

  25.





  26. Kalibrieren Sie die Maschine mit manuellem Werkzeugwechsel:

    1. Aktivieren Sie in der Ansicht Maschinendaten in DentalCNC den manuellen Werkzeugwechsel für die Position T17.

      Manuellen Werkzeugwechsel für bestimmte Werkzeugpositionen erzwingen

    2. Weisen Sie in der Ansicht für die Werkzeugverwaltung das Kalibrierwerkzeug dem AirTool-Einsatz E1 zu.

    3. Kalibrieren Sie die Maschine mit DentalCNC. Setzen Sie das Kalibrierwerkzeug bei Aufforderung manuell in die Spannzange ein.

      Maschine mit Kalibrierkörpern kalibrieren

  27. Vermessen Sie den Messtaster mit DentalCNC.

    Messtaster vermessen

  28. Bohren Sie Werkzeugpositionen in die Werkzeugmagazineinsätze.

    Werkzeugpositionen (Löcher) in neue Werkzeugmagazin-Einsätze bohren

  29. Kalibrieren Sie die Maschine mit automatischem Werkzeugwechsel:

    1. Deaktivieren Sie in der Ansicht Maschinendaten in DentalCNC den manuellen Werkzeugwechsel für die Position T17.

    2. Setzen Sie das Kalibrierwerkzeug in den AirTool-Einsatz E1 ein.

    3. Kalibrieren Sie die Maschine mit DentalCNC.

  30. Prüfen Sie die mechanische Genauigkeit der Maschine mit einem Prüfkörper.

  31. Falls der Prüfkörper außerhalb der Toleranz liegt, kontaktieren Sie den Kundenservice.

  32. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste
  33. Wählen Sie das abgebildete Symbol für den Eintrag Werkzeugmagazineinsätze tauschen.
