Gilt für: E4

Düsenplatte austauschen

  1. Halten Sie bereit:

    • 1 x Ersatz-Düsenplatte

    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX10

  2. Starten Sie die Maschine.

  3. Öffnen Sie die Arbeitsraumtür.

  4. Schalten Sie die Maschine am Hauptschalter aus.

  5. Lösen Sie die Schrauben (orange markiert) , die die Düsenplatte befestigen. Halten Sie die Düsenplatte mit einer Hand fest.



  6. Entfernen Sie die Düsenplatte und die Schrauben aus dem Arbeitsraum.

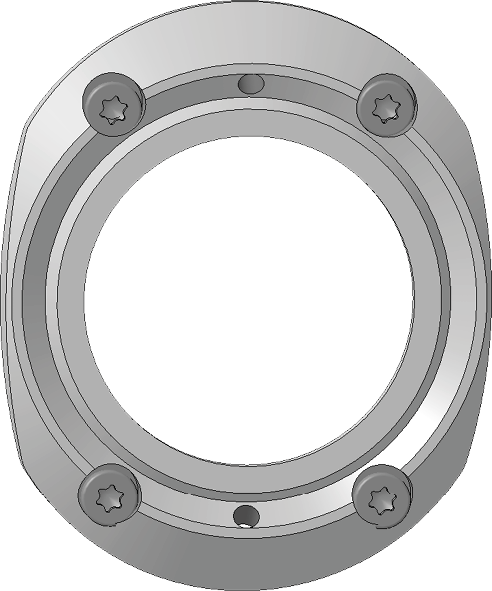

  7. Bereiten Sie die Ersatz-Düsenplatte vor:

    1. Drücken Sie die Spindeldichtung (orange markiert) in die Aussparung der Düsenplatte hinein.

    2. Legen Sie die 3 Dichtungen (blau markiert) in die Düsenplatte ein.

  8. Positionieren Sie die Ersatz-Düsenplatte so, dass sich die Kühlflüssigkeitsöffnungen der Platte im Faltenbalg mit den Öffnungen in der Düsenplatte decken. Halten Sie die Düsenplatte mit einer Hand fest.





  9. Schrauben Sie mit dem Drehmoment-Schraubendreher 1,5 Nm die Düsenplatte mit 4 Schrauben (orange markiert) fest.
