Gilt für: E3

Auspacken und positionieren

Aufstellungsort wählen

Der Aufstellort muss die Grenzwerte und Anforderungen im Kapitel Technische Daten erfüllen.

Technische Daten

Maschine auspacken

1. Platzieren Sie den Transportkarton auf einer Oberfläche, die das Gewicht tragen kann.

   • Die Pfeile des Transportlage-Aufklebers müssen nach oben zeigen.

   • Sie benötigen an der Vorderseite des Kartons einen freien Raum von mindestens 47 x 55 x 67 cm / 19 x 22 x 26 in (B/T/H).

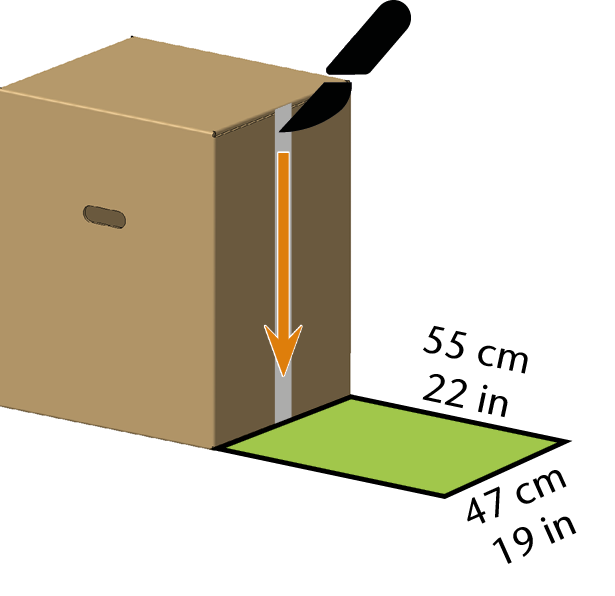

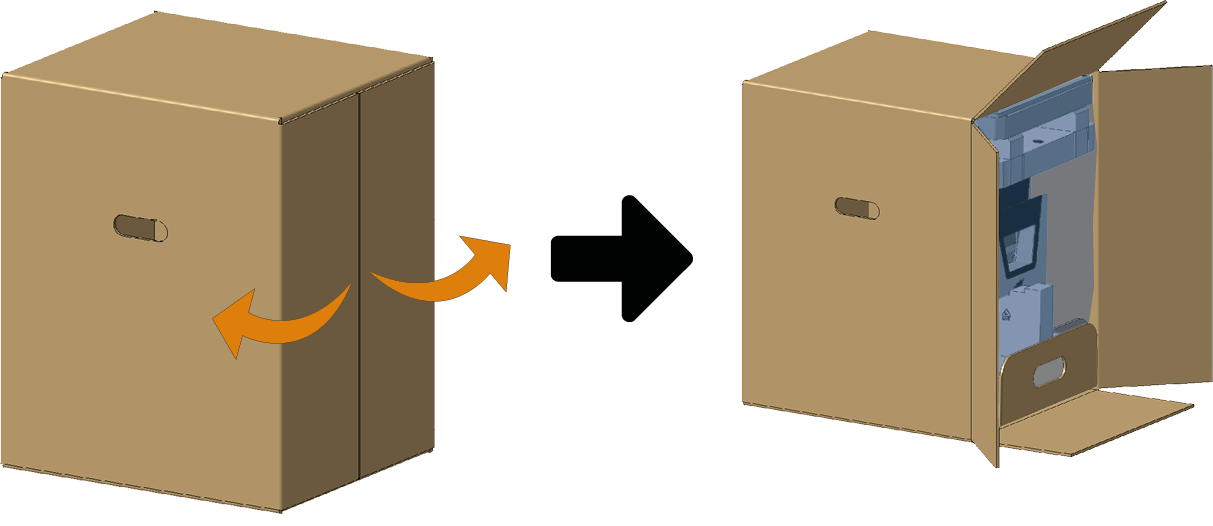

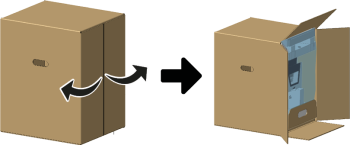

2. Durchtrennen Sie den Kartonverschluss und öffnen Sie den Karton.








ACHTUNG! Gehäuseschäden durch Ziehen am Gehäuse

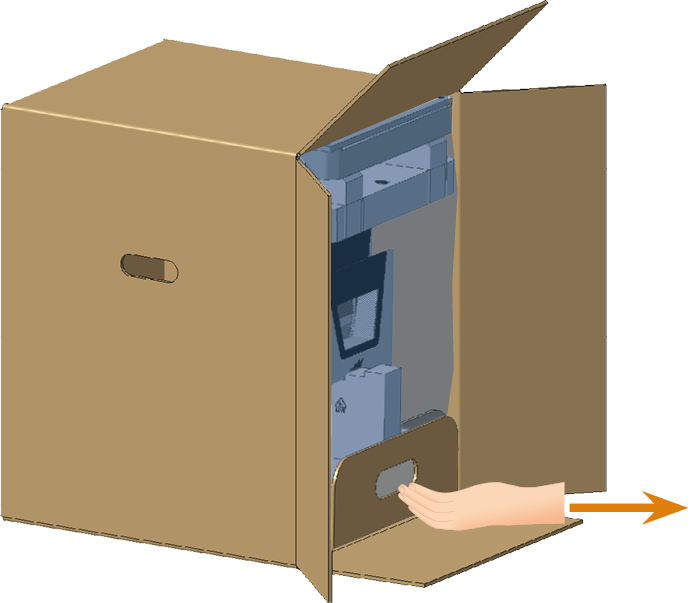

3. Die Maschine steht auf einem separaten Einleger. Greifen Sie den Einleger am Griff und ziehen Sie die Maschine aus dem Karton.
4. Durchtrennen Sie den Verschluss der blauen Transportschutzhaube an der Maschinenvorderseite.

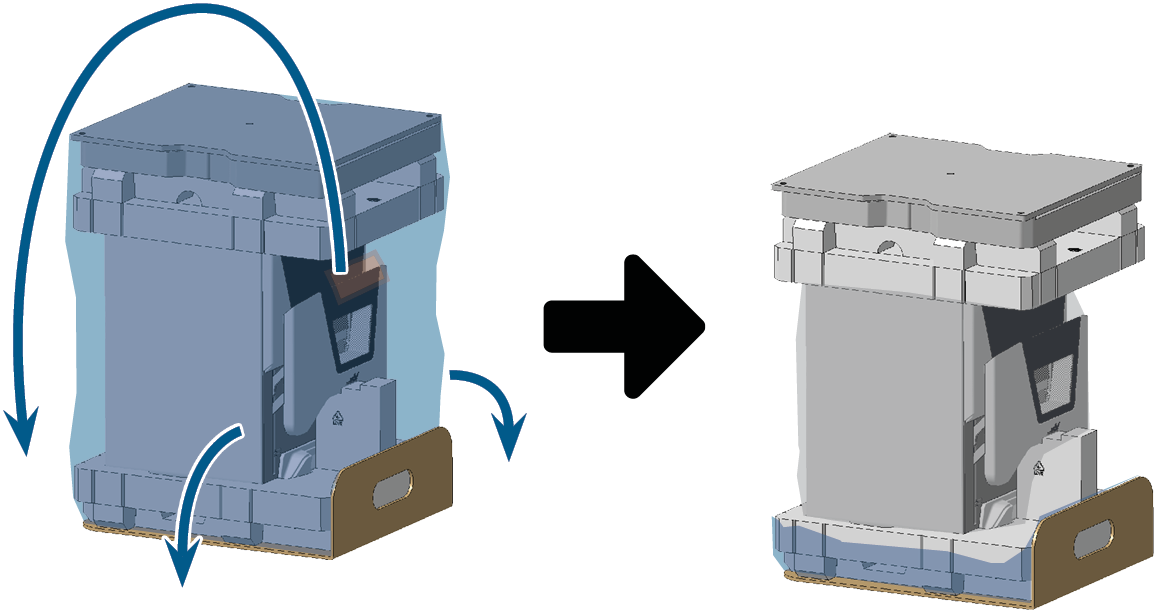

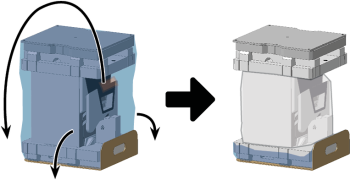

5. Ziehen Sie die Transportschutzhaube nach hinten über die Maschine und drücken Sie diese an allen Seiten nach unten, bis die Oberseite des Unterpolsters frei liegt.








6. Entfernen Sie das Zubehörpolster von der Maschine.

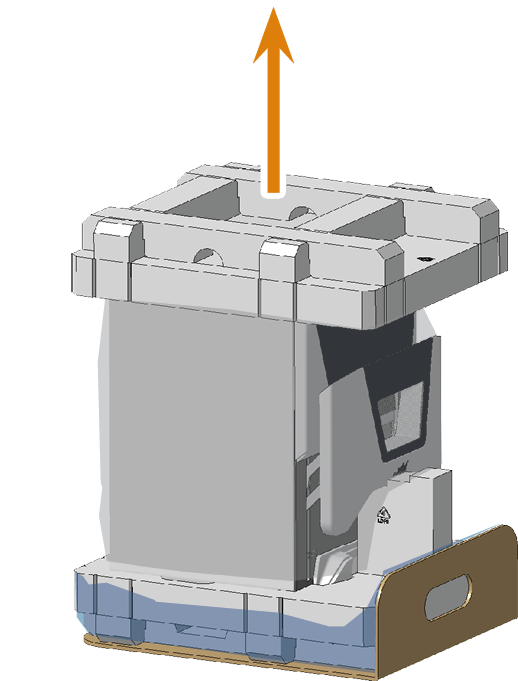

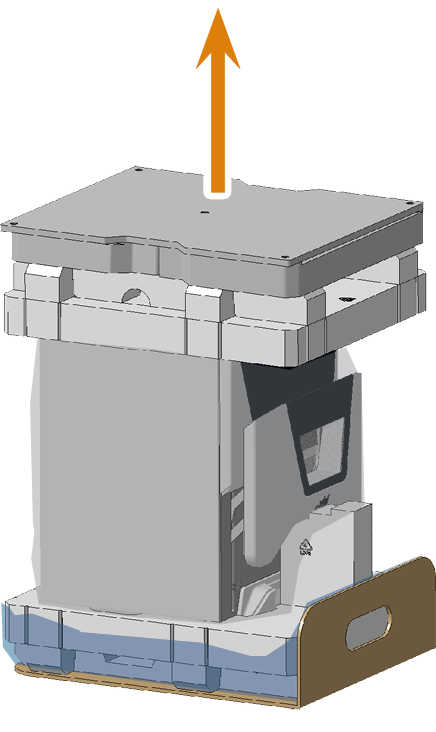

7. Entfernen Sie das Oberpolster von der Maschine.
8. Öffnen Sie die Arbeitsraumtür.

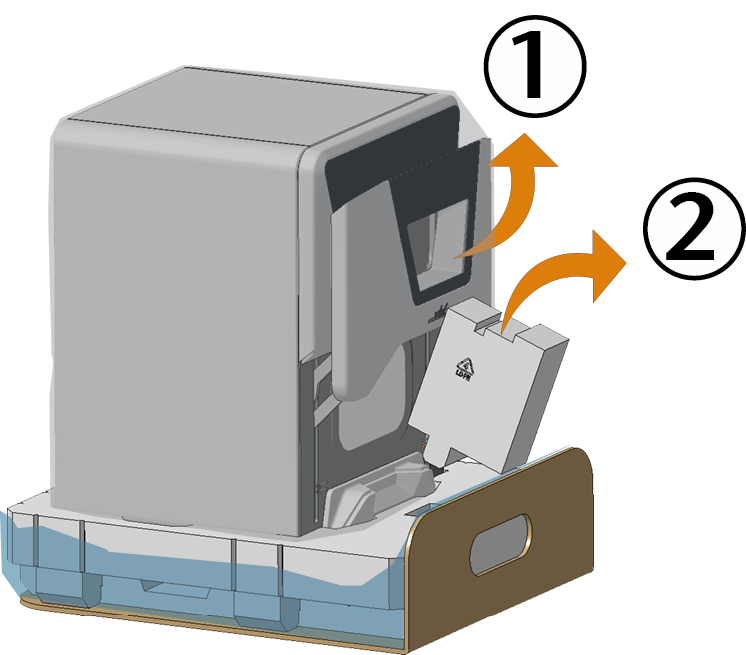

9. Entfernen Sie das Stützpolster unter der Arbeitsraumtür.

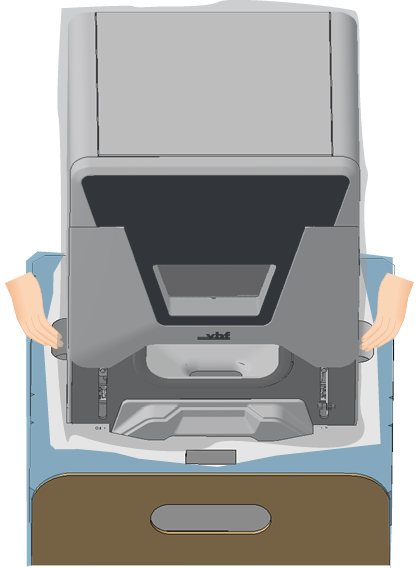

10. Greifen Sie in die linken und rechten Griffmulden im Unterpolster.

    Schieben Sie die Hände so weit unter die Maschine, dass Sie die Griffmulden an der Maschinenunterseite sicher greifen.









11. Heben Sie die Maschine aus dem Unterpolster.

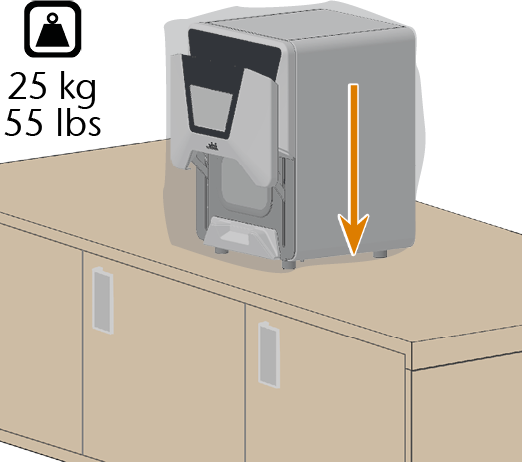

12. Platzieren Sie die Maschine auf einer Oberfläche, die das Maschinengewicht tragen kann.

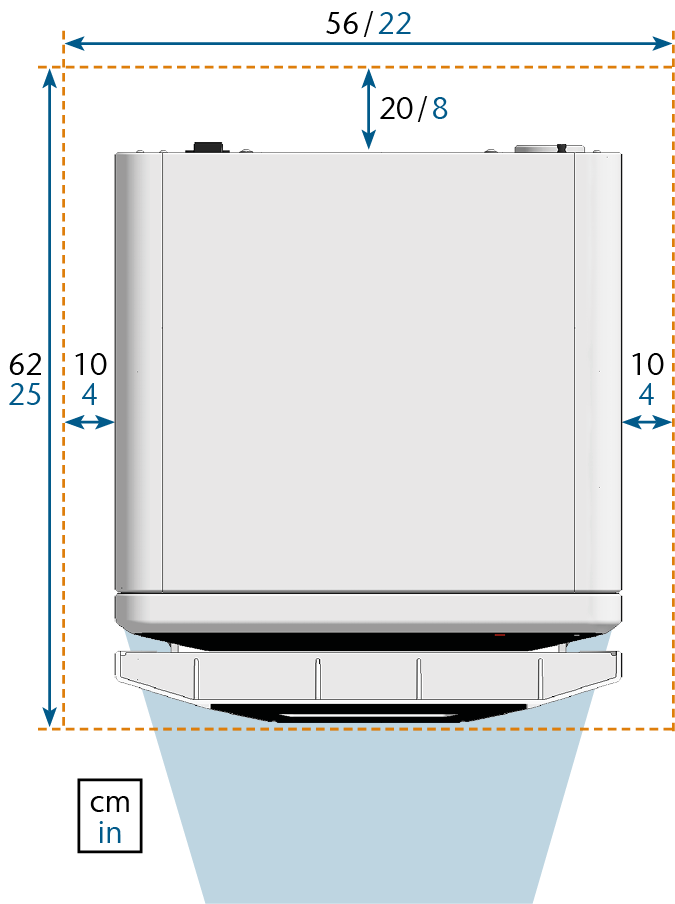

13. ACHTUNG! Stellen Sie sicher, dass die folgenden Sicherheitsabstände immer eingehalten werden.

    Ansicht von oben



    Blauer Bereich: Arbeitsbereich

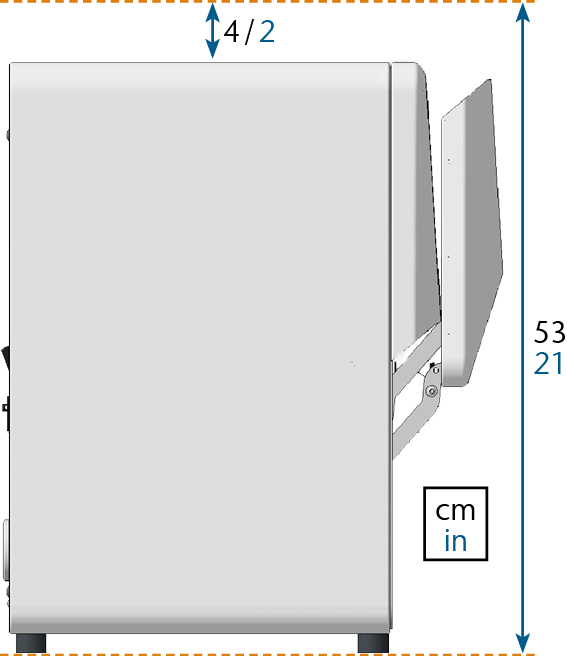

    Seitenansicht

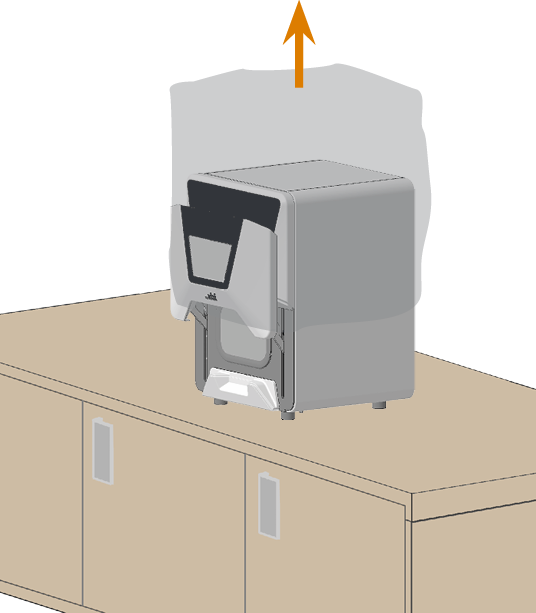

14. Ziehen Sie die Gehäuseschutzhaube nach oben von der Maschine.

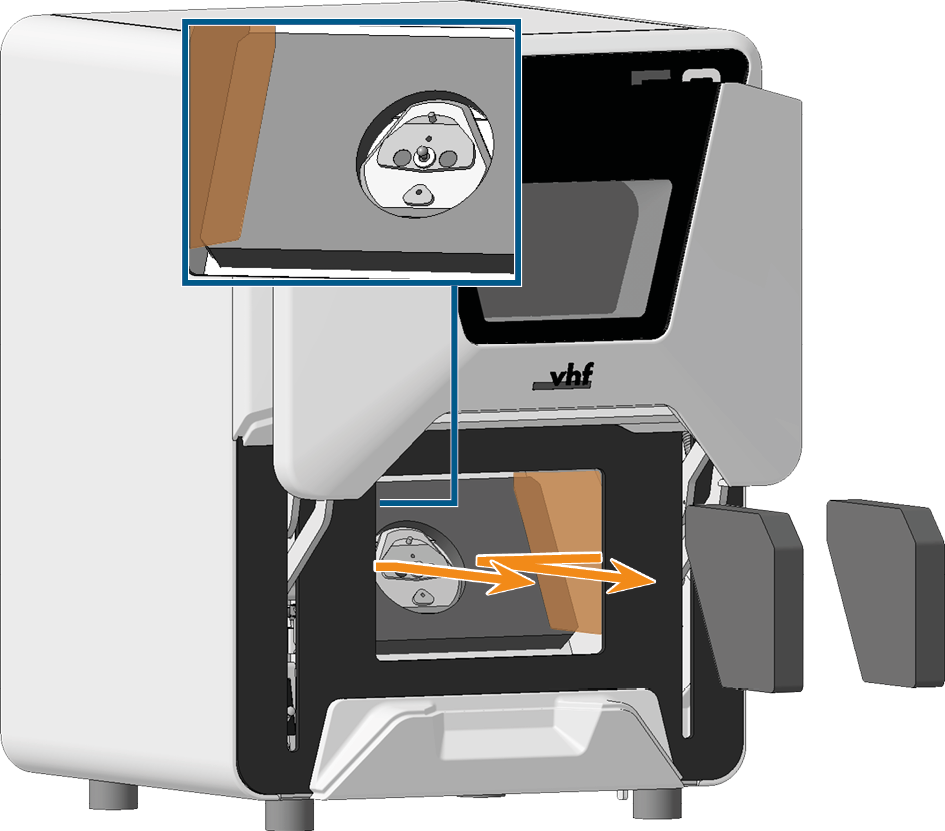

15. Entfernen Sie die Transportsicherung aus dem Arbeitsraum:

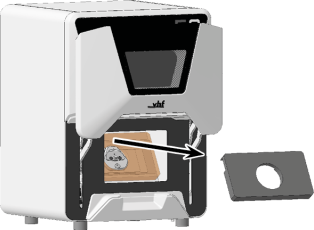

    1. Ziehen Sie die senkrecht positionierten Teile der Transportsicherung aus dem Arbeitsraum.

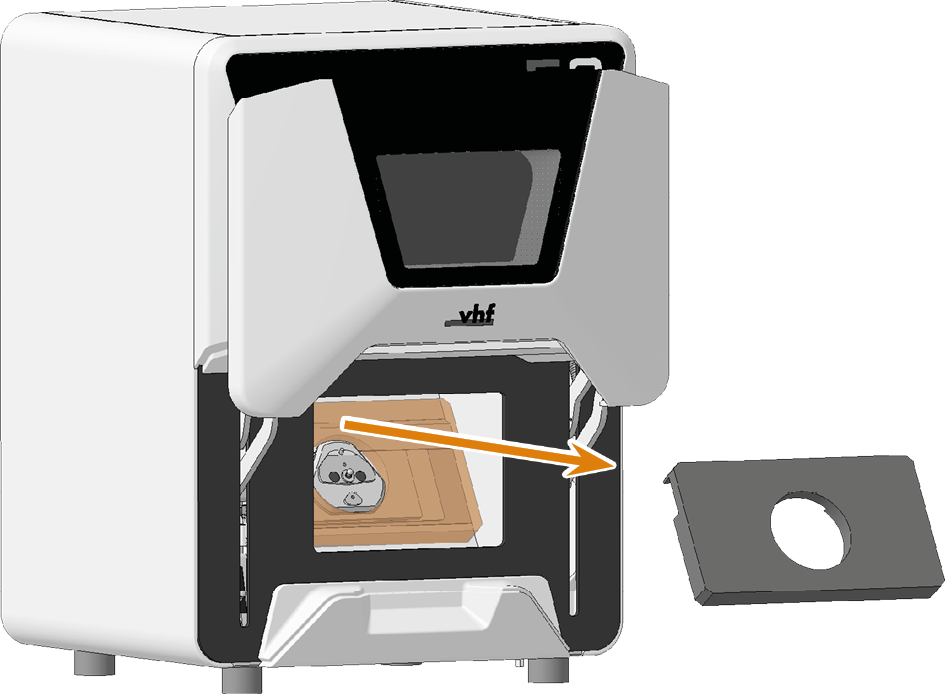

    2. Entfernen Sie das hintere Teil der Transportsicherung vom Rohlingshalter und ziehen Sie es aus dem Arbeitsraum.

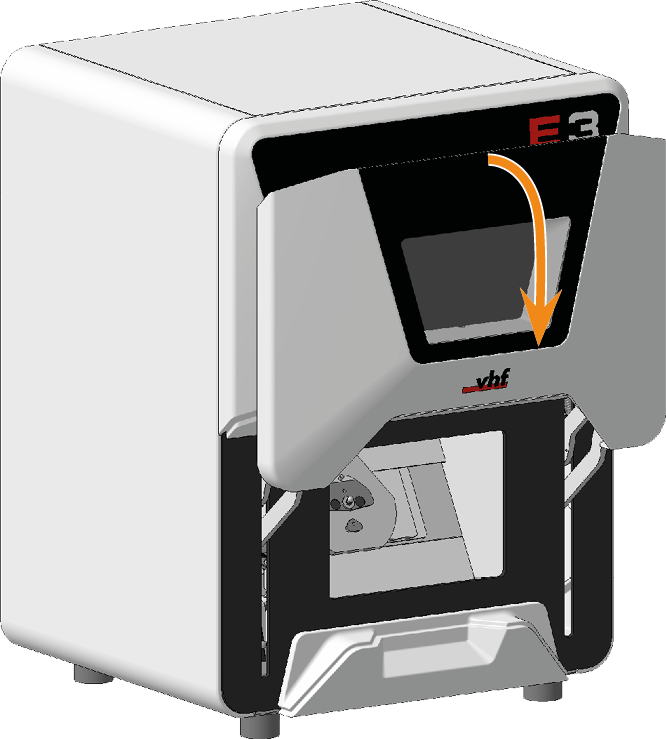

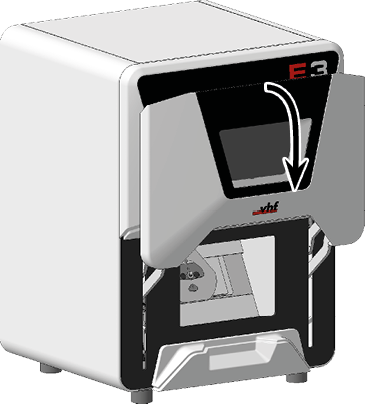

16. Schließen Sie die Arbeitsraumtür.

    Nur mit geschlossener Arbeitsraumtür ist eine Inbetriebnahme möglich.





17. Die Arbeitsraumtür ist verriegelt. Sie können diese erst wieder nach der Installation öffnen.

    Bei Notfällen:  Not-Öffnung der Arbeitsraumtür

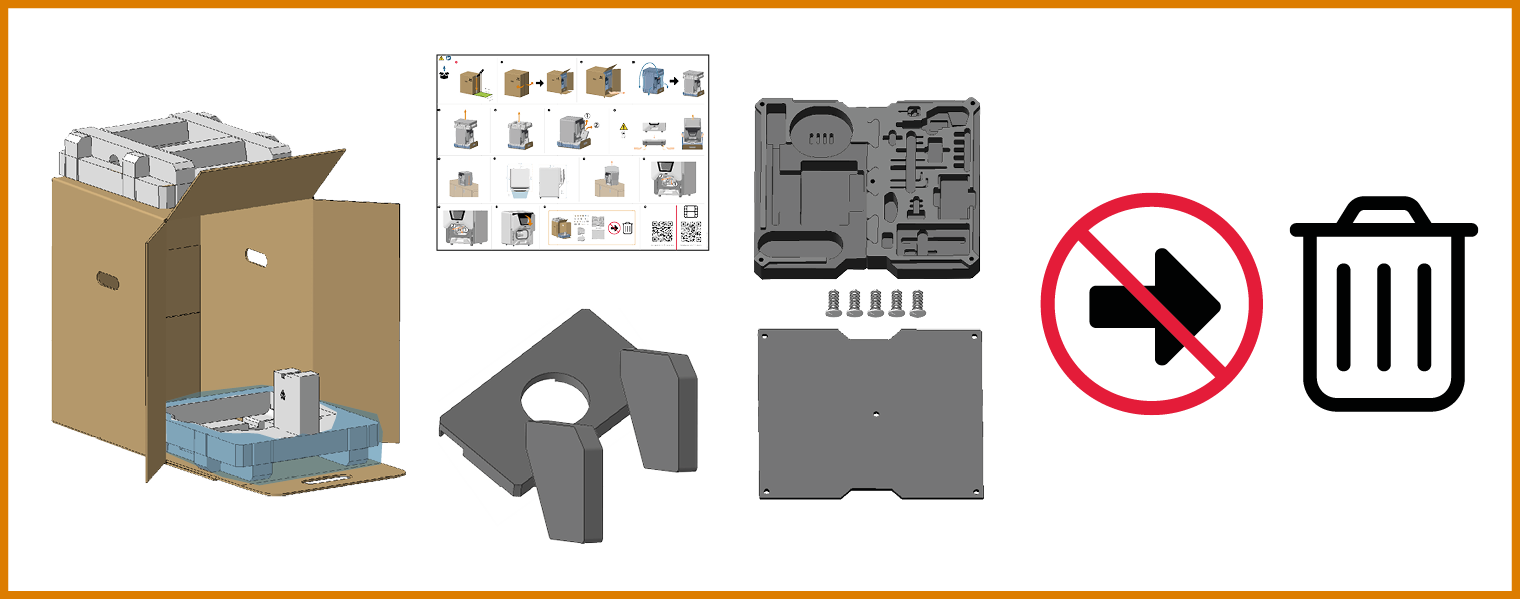

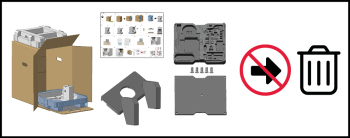

18. Bewahren Sie alle Teile der Transportsicherung und des Verpackungssets für eventuelle Service-Einsendungen auf.
