Gilt für: E3

Abdeckung des Spänebehälters austauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

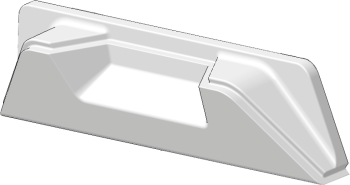

    • 1 x Ersatzabdeckung des Spänebehälters



      Ohne Abbildung:

      4 x Linsenkopfschraube (M4 x 10, TX20)

    • 1 x Winkelschraubendreher TX20



  2. Öffnen Sie die Arbeitsraumtür.
  3. Ziehen Sie den Spänebehälter nach vorne aus der Maschine heraus.

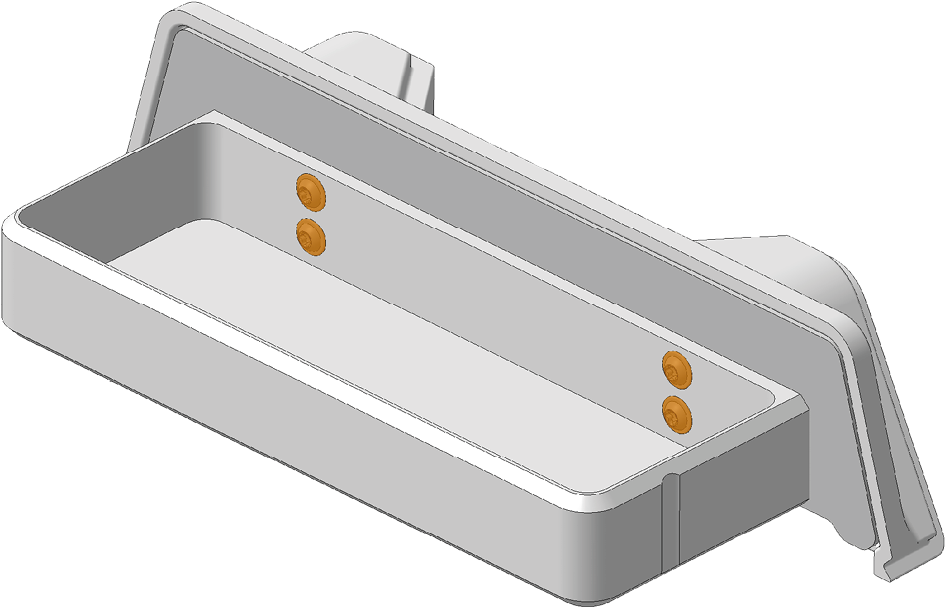

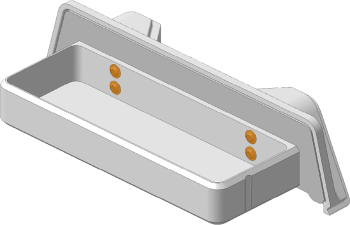

  4. Schrauben Sie im Spänebehälter die 4 Schrauben heraus, die die Abdeckung des Spänebehälters befestigen, und entfernen Sie die Abdeckung.

    5.

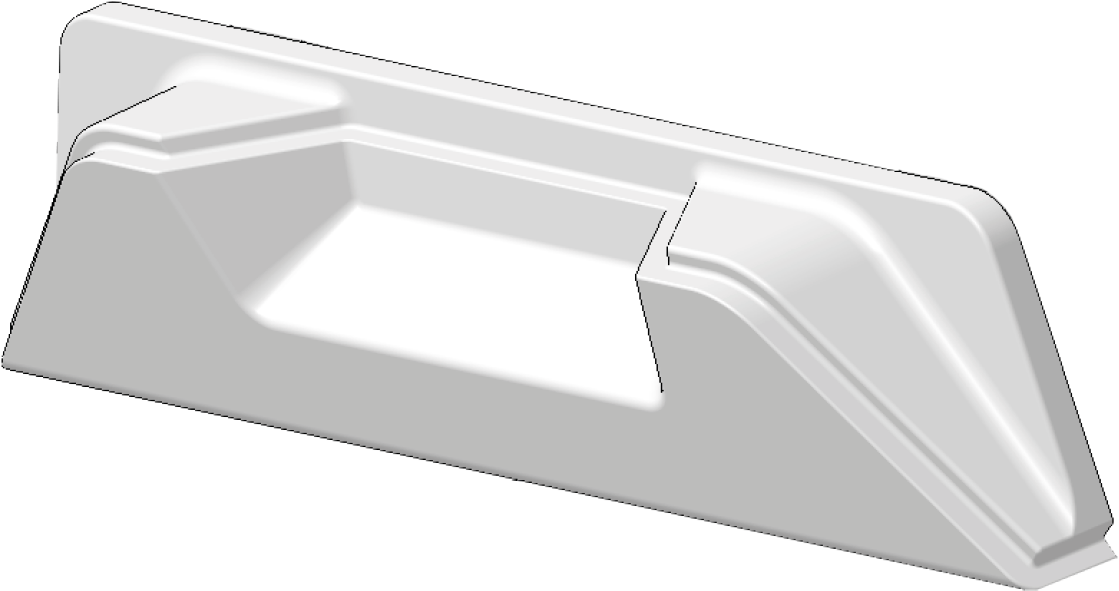

  5. Nehmen Sie die Ersatzabdeckung des Spänebehälters zur Hand.

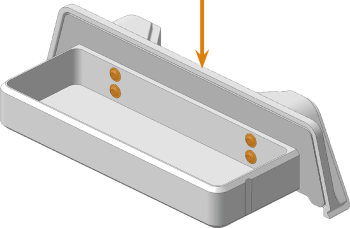

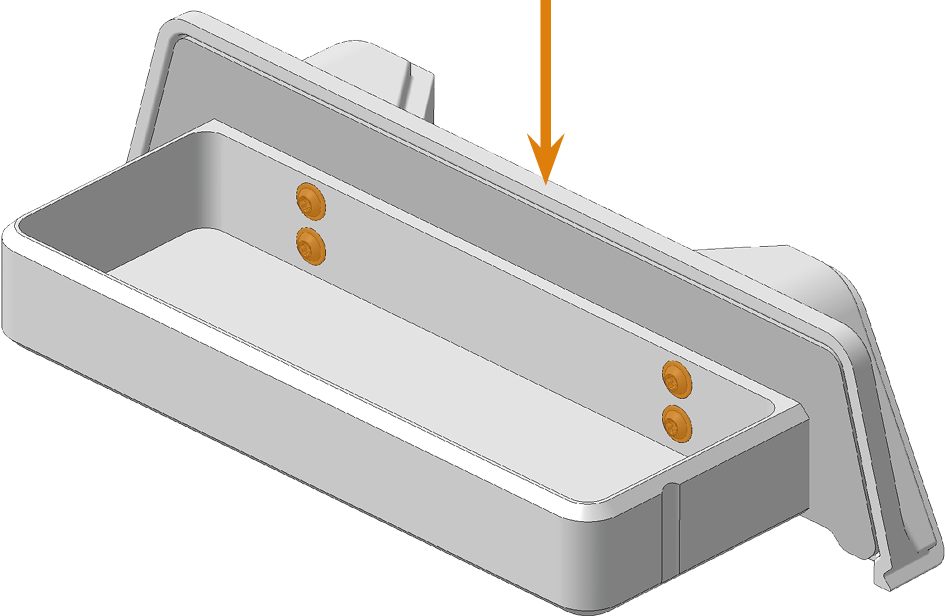

  6. Schrauben Sie die Abdeckung mit den 4 Schrauben am Spänebehälter fest. Drücken Sie die Abdeckung dabei nach unten.



  7. Schieben Sie den Spänebehälter wieder vollständig in die Maschine hinein.
  8. Schließen Sie die Arbeitsraumtür.
