Gilt für: E3

Spindelspannzange reinigen

ACHTUNG

Beschädigen der Spindel bei Reinigung mit Druckluft

Wenn Sie die Spannzange mit Druckluft reinigen, können die Spindellager beschädigt werden.

  • Reinigen Sie die Spannzange ausschließlich mit dem passenden Service-Set.

Diese Beschreibung gilt für das Reinigen und den Austausch der Spannzange. Eine neue Spannzange muss vor dem Einbau nicht mit der Bürste gereinigt werden.

  1. Halten Sie folgende Gegenstände aus dem Zubehör der Maschine bereit:

    • Spannschlüssel

    • Gabelschlüssel

    • Reinigungskegel

    • Reinigungsbürste für die Spannzange

    2. Schauen Sie sich das Video an

    YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  2. Bewegen Sie die Achsen in die Werkzeugwechselposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.

  3. VORSICHT!Tragen Sie Handschuhe.

  4. Öffnen Sie die Arbeitsraumtür.

  5. Entfernen Sie das Werkzeug aus der Spannzange.

    Werkzeuge aus der Spannzange entfernen

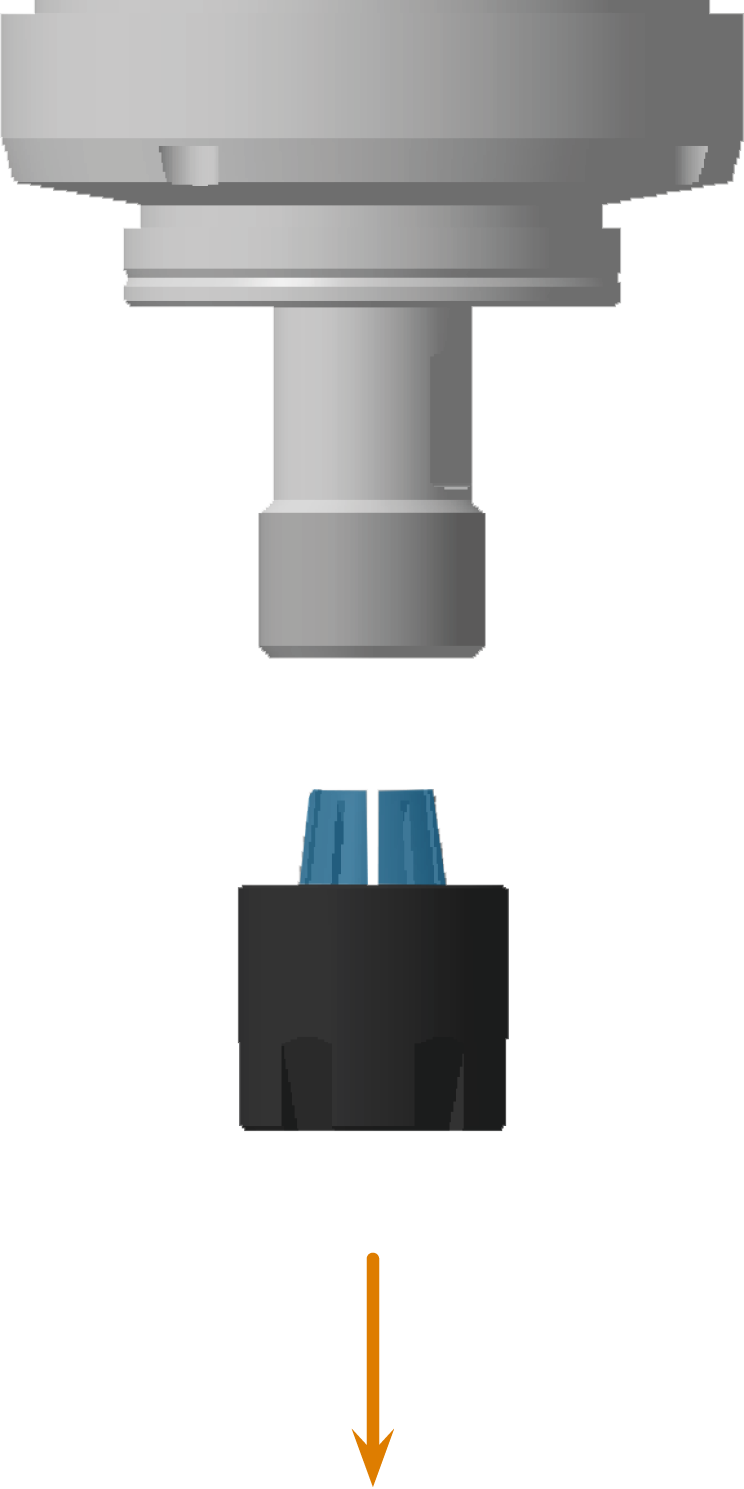

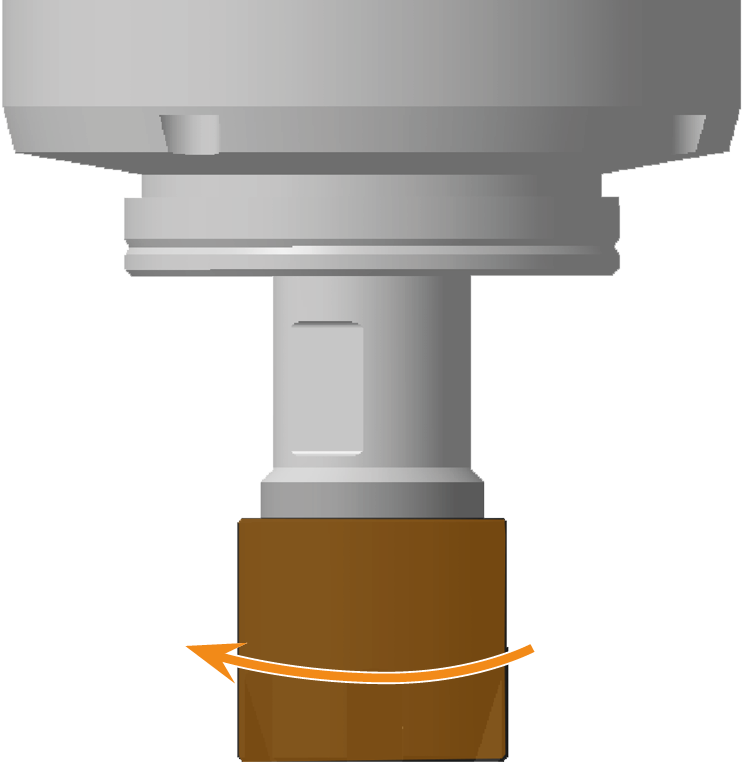

  6. Drehen Sie die Spannmutter (orange markiert) gegen den Uhrzeigersinn vollständig von der Spindel herunter und entfernen Sie sie zusammen mit der Spannzange (blau markiert) aus der Maschine.





  7. Legen Sie die Spannzange und die Spannmutter in Reichweite beiseite.

  8. Reinigen Sie den Innenkegel der Spindel mit dem Reinigungskegel.

    9. Innenkegel der Spindel reinigen

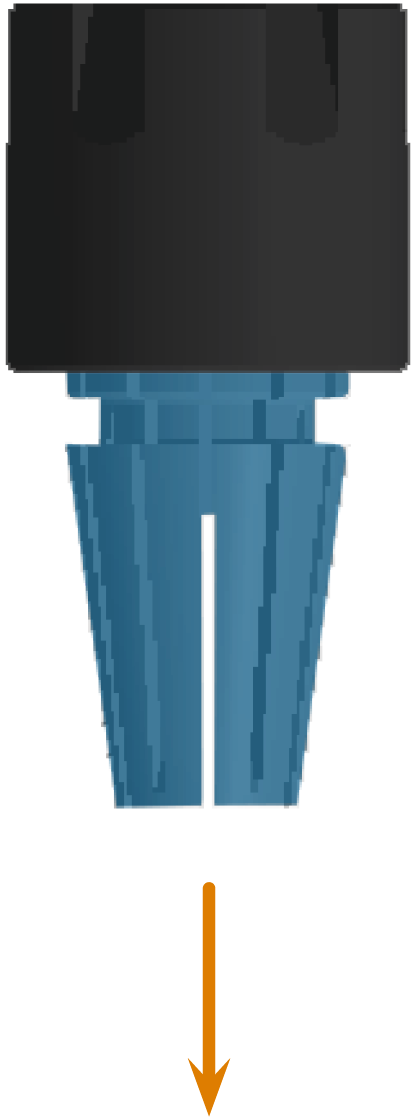

  9. Nehmen Sie die Spannzange (blau markiert) aus der Spannmutter heraus.



  10. Reinigen Sie die Spannzange mit der Reinigungsbürste:

    1. Führen Sie die Bürste in die Spannzange ein, bis das Ende der Bürste mit dem Ende der Spannzange übereinstimmt.

      2. Ende der Bürste mit einer vertikalen orangefarbenen Linie markiert

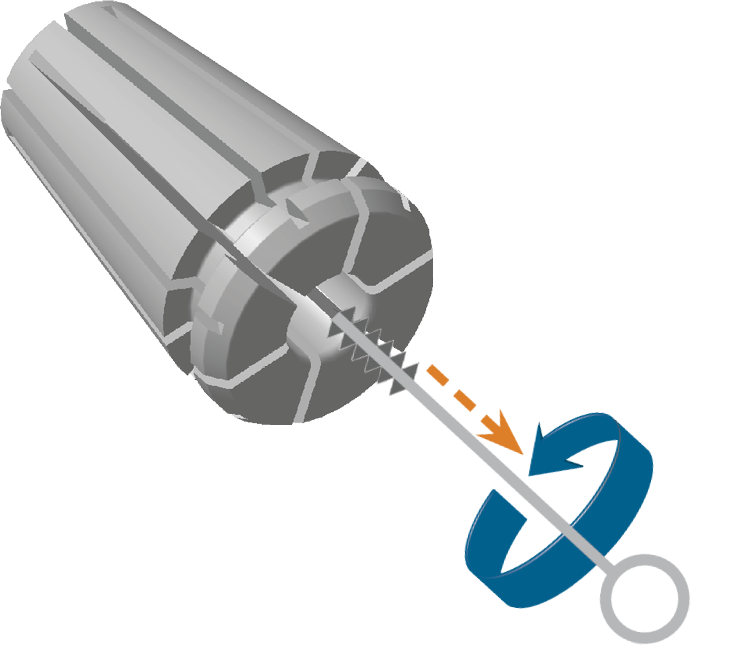

    2. Ziehen Sie die Bürste schnell aus der Spannzange und drehen Sie sie gleichzeitig.

      Spannzange reinigen

    3. Wiederholen Sie die letzten 2 Schritte mehrmals.

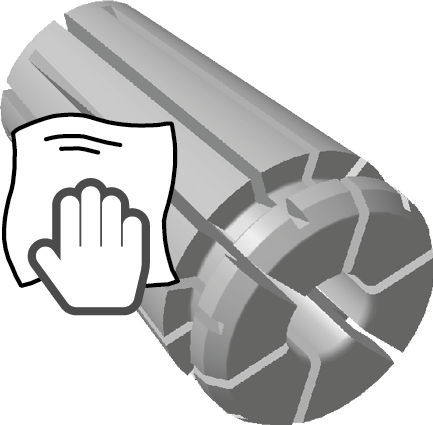

  11. Reinigen Sie die gesamte Außenfläche der Spannzange gründlich mit einem sauberen und trockenen Tuch.

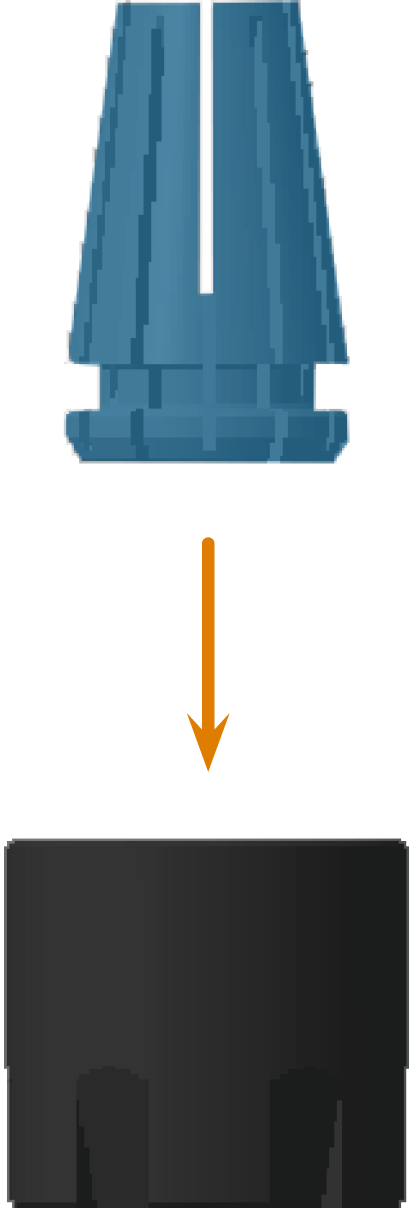

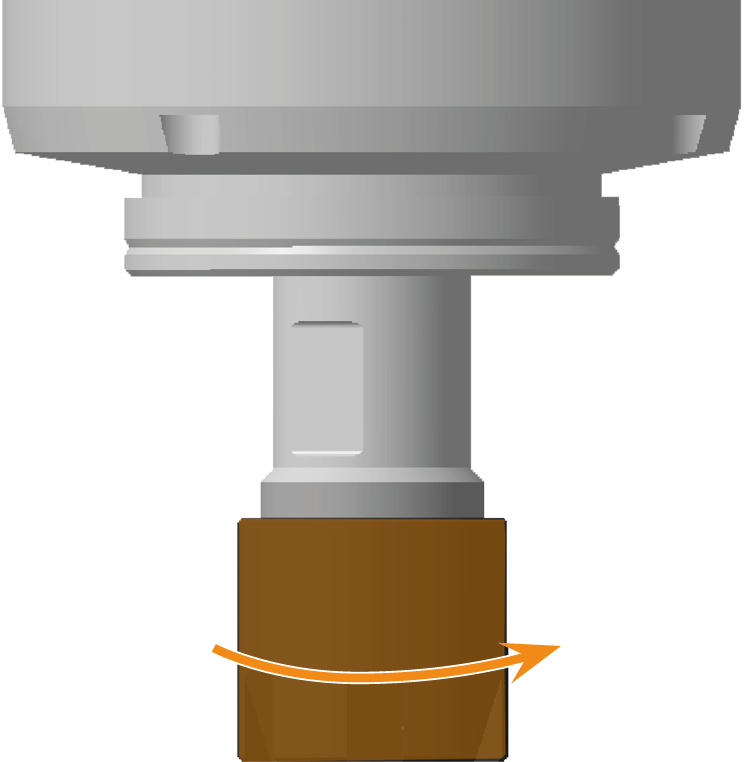

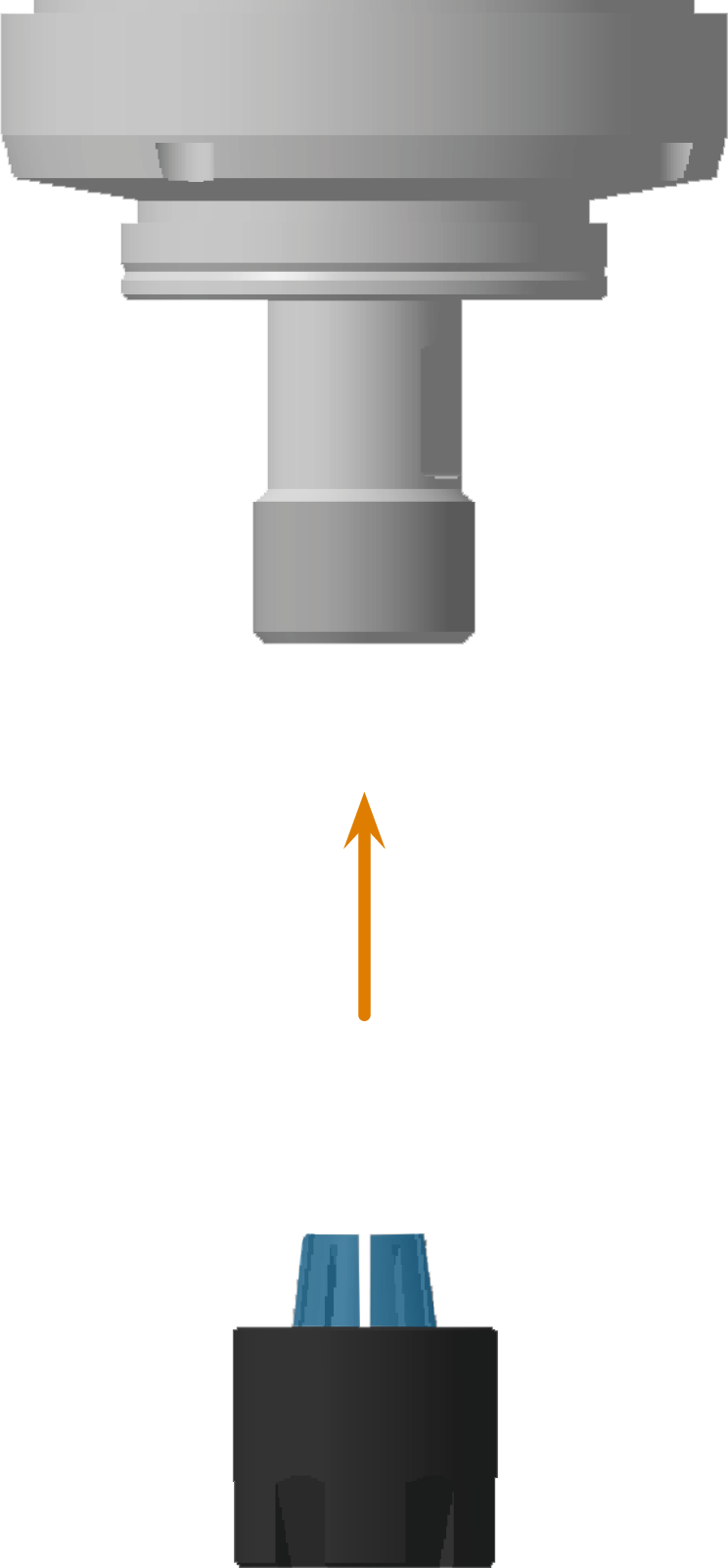

  12. Legen Sie die Spannzange (blau markiert) in die Spannmutter und drehen Sie die Spannmutter (orange markiert) mit der Hand ca. 1 Umdrehung im Uhrzeigersinn auf die Spindel.

    ACHTUNG! Drehen Sie die Spannmutter nur so weit, dass sie an der Spindel hält. Ziehen Sie die Spannmutter niemals fest an, ohne dass ein Werkzeug eingesetzt ist.







  13. Setzen Sie das Werkzeug wieder in die Spannzange ein.

    Werkzeuge in die Spannzange einsetzen

  14. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste:





  15. Wählen Sie das abgebildete Symbol für den Eintrag Spindelspannzange reinigen.
