Gilt für: DentalCNC 8.10

Rohlingswechsler mit DentalCNC bedienen

Wie kann ich Ronden aus dem Rondenwechsler Maschinenkomponente, die mehrere Rohlinge in einem Magazin speichert und diese automatisch in den Arbeitsraum laden kann.. Verwenden Sie bei Verwendung der Suche stattdessen Rohlingswechsler oder Rohlingsmagazin in den Arbeitsraum laden? Wie kann ich Rohlinge im Magazin einspannen?

Rohlinge zu Plätzen im Rohlingsmagazin zuweisen

1. Öffnen Sie die Ausklappliste mit dem entsprechenden Symbol.
2. Wählen Sie das Symbol, das den gewünschten Rohlingsmagazinplatz darstellt.

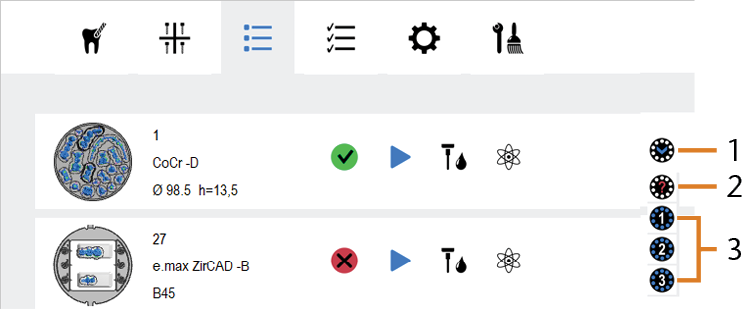

   Einen Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. wählen

   1. Symbol zum Öffnen der Listen mit Rohlingsmagazinplätzen
   2. Symbol zum Aufheben der Zuweisung des Auftrags
   3. Symbole, um den Auftrag dem Rohlingsmagazinplatz mit der angezeigten Nummer zuzuweisen

Weisen Sie niemals mehrere Aufträge mit unterschiedlichen IDs demselben Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu. Wenn Sie dies tun, führt die Maschine alle zugewiesenen Aufträge mit demselben Rohling aus und zerstört ihn dabei. Zusätzlich können Werkzeuge brechen.



Diagramm: Falsche Zuordnung von Aufträgen mit unterschiedlichen IDs zu 1 Rohlingsmagazinplatz

• Das Folgende geschieht:
1. Die Nummer des zugewiesenen Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. wird in der entsprechenden Zeile in der Auftragsliste angezeigt.
2. Ein Vorschaubild des zugewiesenen Auftrags wird im Kreis für den Platz des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. angezeigt.


Beispiel: Einen Auftrag dem Rohlingsmagazinplatz 8 zuweisen; alle relevanten Bereiche orange markiert

Die Aufträge bleiben nach der Bearbeitung ihrem Rohlingsmagazinplatz zugewiesen. Wir empfehlen, die Zuweisung aufzuheben, sobald Sie den Rohling aus dem Magazin entfernen. Siehe diese Abbildung

Plätze in die Wechselposition fahren, um Rohlinge einzuspannen/zu entfernen

Den Platz des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren., der sich an der Wechselposition befindet, nutzen Sie zum einspannen/entfernen von Rohlingen. Jede Maschine hat genau 1 Wechselposition. Sie können jeden Platz in die Wechselposition fahren.

1. S2 / S5: Schließen Sie die Rohlingsmagazintür.

2. Wählen Sie in der Abbildung des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. das Vorschaubild des Rohlings aus.



   Rohlingsmagazinplatz wählen

• Das Folgende geschieht:

1. Der gewählte Rohlingsmagazinplatz fährt in die Wechselposition.

2. Die entsprechende Nummer in der Rohlingsmagazin-Abbildung wird hervorgehoben.



   Beispiel: Der Rohling in Platz 1 wurde in die Wechselposition gefahren

3. R5: Die Klappe des Kombifachs öffnet sich.

3. S2 / S5: Öffnen Sie die Rohlingsmagazintür.

4. Spannen Sie einen geeigneten Rohling an der Wechselposition des Rohteilmagazins ein, wie in der Betriebsanleitung der Maschine beschrieben.

Verwenden Sie immer den Platz in der Wechselposition, um Rohlinge einzuspannen oder zu entfernen, auch wenn andere Plätze zugänglich sind.

Rohlinge mit dem Rohlingswechsler laden/entladen

Die Maschine lädt Rohlinge automatisch vom Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. in den Arbeitsraum, wenn dies für die Bearbeitung erforderlich ist. Sie können dies manuell auf folgende Weise tun:

Einen Rohling aus dem Rohlingsmagazin in den Arbeitsraum laden

1. Stellen Sie sicher, dass der zu ladende Rohling in das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. eingespannt ist und dass dieser in DentalCNC korrekt zugewiesen ist.

2. Erledigen Sie die folgenden Schritte schnell hintereinander:

   1. Wählen Sie das folgende Symbol neben der Rohlingsmagazin-Abbildung:

      • Das Symbol wird für eine kurze Zeit hervorgehoben. Während dieser Zeit müssen Sie den folgenden Schritt durchführen.

   2. Wählen Sie in der Rohlingsmagazin-Abbildung den Platz, in den Sie den Rohling laden möchten. Befindet sich ein Rohling im Arbeitsraum, müssen Sie ihn nicht zuerst entladen.

• Das Folgende geschieht:

1. Wenn sich ein Rohling im Arbeitsraum befindet, entlädt die Maschine diesen in seinen zugewiesenen Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..

2. Die Maschine lädt den Rohling aus dem gewählten Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. in den Arbeitsraum.

3. Der Platz des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren., aus dem der Rohling geladen wurde, wird in der Mitte der Abbildung des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. angezeigt.

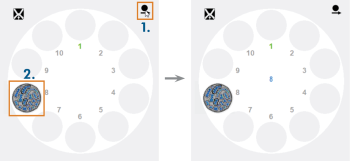

   Rohling in den Arbeitsraum laden (hier: aus Magazinplatz 8)

Wenn sich nur das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. dreht, war die Zeitspanne zwischen Auswahl des Symbols und des Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu lang.

Einen Rohling aus dem Arbeitsraum in das Rohlingsmagazin entladen

DentalCNC entlädt Rohlinge immer auf den Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren., von dem sie ursprünglich geladen wurden. Es ist nicht möglich, dieses Verhalten zu ändern.

1. Vergewissern Sie sich, dass der Platz des Rohlingswechslers, auf den Sie den Rohling entladen wollen, leer ist.

2. Erledigen Sie die folgenden Schritte schnell hintereinander:

   1. Wählen Sie das folgende Symbol neben der Rohlingsmagazin-Abbildung:

      • Das Symbol wird für eine kurze Zeit hervorgehoben. Während dieser Zeit müssen Sie den folgenden Schritt durchführen.

   2. Wählen Sie in der Rohlingsmagazin-Abbildung den Platz, in den Sie den Rohling entladen möchten.

• Das Folgende geschieht:

1. Die Maschine entlädt den gewählten Rohling in das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.. DentalCNC entfernt die Nummer aus der Mitte der Rohlingsmagazin-Abbildung.

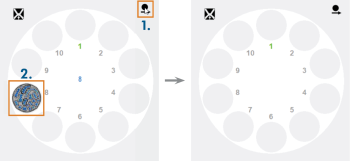

   Rohling in das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. entladen (hier: auf Magazinplatz 8)

Wenn sich nur das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. dreht, war die Zeitspanne zwischen Auswahl des Symbols und des Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu lang.

Rohlinge virtuell laden und entladen

Wenn die Rohlingsmagazin-Abbildung den tatsächlichen Zustand der Maschine nicht korrekt wiedergibt, korrigieren Sie dies, indem Sie Rohlinge virtuell laden oder entladen. Wenn Sie dies tun, ändert sich nur die Auftragszuweisung in DentalCNC; die Maschine lädt oder entlädt keine Rohlinge.

• Laden und entladen Sie Rohlinge in den folgenden Fällen virtuell:

• DentalCNC zeigt an, dass ein Rohling in den Arbeitsraum geladen wurde, der Arbeitsraum jedoch leer istIn diesem Fall müssen Sie den Rohling virtuell aus dem Arbeitsraum entladen.
• DentalCNC zeigt an, dass der Rohlingshalter leer ist, obwohl er tatsächlich einen Rohling enthältIn diesem Fall müssen Sie den Rohling virtuell laden. Dadurch wird dem Auftrag ein leerer Platz im Rohlingswechsler zugewiesen.
• DentalCNC zeigt an, dass ein Rohling in den Arbeitsraum geladen wurde und Sie möchten seinen Rohlingsmagazinplatz neu zuweisenIn diesem Fall müssen Sie den Rohling virtuell aus dem Platz, den sie dem Rohling neu zuweisen wollen, laden.

Die Funktion zum virtuellen Laden und Entladen von Rohlingen befindet sich in den Programmeinstellungen von DentalCNC:

1. Öffnen Sie die DentalCNC-Programmeinstellungen mit dem folgenden Symbol in der Hauptsymbolleiste:

2. Öffnen Sie die Ansicht Aktuelle Maschinenparameter mit dem folgenden Symbol in der Symbolleiste:

Einen Rohling virtuell entladen, wenn der Rohlingshalter leer ist

Einen Rohling virtuell laden, um ihm seinen Platz im Rohlingsmagazin (neu) zuzuweisen

1. S2 / S5: Schließen Sie die Rohlingsmagazintür.

2. Erledigen Sie die folgenden Schritte schnell hintereinander:

1. Wählen Sie das folgende Symbol neben der Rohlingsmagazin-Abbildung:

   • Das Symbol wird für eine kurze Zeit hervorgehoben. Während dieser Zeit müssen Sie den folgenden Schritt durchführen.

2. Wählen Sie in der Rohlingsmagazin-Abbildung den Platz, den Sie dem Rohling im Arbeitsraum neu zuweisen möchten.

3. Das Folgende geschieht:
1. Das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. fährt den gewählten Platz in die Wechselposition.
2. Ein Dialogfenster öffnet sich.

4. Wenn sich ein Rohling an der Wechselposition befindet, entfernen Sie diesen.

5. Bestätigen Sie die aktuelle Meldung.

• Das Folgende geschieht:
  1. Für DentalCNC ist der ausgewählte Rohlingsmagazinplatz leer und dem Rohling im Arbeitsraum zugeordnet.
  2. DentalCNC zeigt die Magazinpositionsnummer in der Mitte der Rohlingsmagazin-Abbildung an.

Wie geht's weiter?

Nachdem Sie das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. vorbereitet haben, können Sie mit der Bearbeitung beginnen:

Mehrere Aufträge mit dem Rohlingswechsler bearbeiten
