Gilt für: DentalCAM 8.10

Neue Aufträge im Rohlingsarchiv erstellen

Wie man einen neuen Auftrag erstellt

Sie erstellen neue Aufträge (Rohlinge) im Bereich Neuer Rohling des Rohlingsarchivs.

1. Wählen Sie aus der Ausklappliste Rohlingstyp den Rohlingstyp für die zu erstellende Ronde oder den Block. Die Liste enthält generische Materialien (z. B. PMMA) wie auch Markennamen (z. B. VITA ENAMIC®).

   Bedeutung des Buchstabens nach dem letzten Strich:

   • D steht für Ronden („Discs“)
   • B steht für Blöcke
   • CoCr steht für vorgefertigte Abutments aus Kobaltchrom.
   • Ti steht für vorgefertigte Abutments aus Titan

   Weitere Informationen zu vorgefertigten Abutments:  Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8

Wenn Sie mit Blöcken arbeiten, gilt der gewählte Blocktyp für alle Blöcke, die Teil des Auftrags sind. Deswegen können Sie nur Blöcke desselben Typs für 1 Auftrag verwenden.

• DentalCAM zeigt Folgendes an:
• Standardwerte für die Rohlingsgröße neben den Beschriftungen Maße und Höhe
• Den Werkzeugtyp, der für die Fertigung des Auftrags verwendet wird, neben der Beschriftung Werkzeugtyp: Entweder Fräswerkzeuge oder Schleifwerkzeuge
• Das folgende Symbol, falls der Auftrag nass bearbeitet werden muss:
2. Bei Blöcken wählen Sie die Größe aus der Ausklappliste Maße. Die Ausklappliste enthält die verschiedenen Größen, wie sie vom Hersteller festgelegt wurden.

Bei Ronden enthält die Ausklappliste nur den Standarddurchmesser von 98,5 mm. Sie können diesen Wert nicht ändern.

3. Bei Ronden wählen Sie die Höhe aus der Ausklappliste Höhe.

Bei Blöcken wird die Höhe durch die Blockabmessungen festgelegt, die Sie aus der Ausklappliste Maße gewählt haben. Deshalb können Sie den Wert Höhe für Blöcke nicht ändern.

4. Geben Sie den materialabhängigen Skalierungsfaktor in das Eingabefeld Skalierung ein. Er wird von dem Hersteller des Rohlings angegeben.

   Der Skalierungsfaktor bestimmt, wie DentalCAM die Größenveränderung während des Sinterns bei relevanten Materialien kompensiert. Dazu multipliziert das Programm die Größe jeder Arbeit mit dem Skalierungsfaktor.

Beispiel: Ein Skalierungsfaktor von 1,200 multipliziert die Größe aller Arbeiten mit 1,2. Dies vergrößerst jede Arbeit um 20 %.

Konvertierung von Schrumpffaktor, Skalierungswert oder Schrumpfwert in Prozent in den Skalierungsfaktor

Einige Hersteller geben anstatt des Skalierungsfaktors Werte wie z.B. den Schrumpffaktor an. Verwenden Sie folgende Widgets, um diese Zahlen zum Skalierungsfaktor zu konvertieren:

Schrumpffaktor
Geben Sie den Schrumpffaktor ein
Umrechnen

Skalierungsfaktor:
Schrumpfwert in Prozent
Geben Sie den Schrumpfwert in Prozent ein
% Umrechnen

Skalierungsfaktor:
Skalierungswert in Prozent
Geben Sie den Skalierungswert in Prozent ein
% Umrechnen

Skalierungsfaktor:

Beispiel:

Skalierungsfaktor	Skalierung [%]	Schrumpffaktor	Schrumpfung [%]
1.250	125.0	0.200	20.0

Verschiedene Skalierungsfaktoren für die X-, Y- und Z-Richtung eingeben
Standardmäßig geben Sie nur einen Wert für alle Richtungen (X, Y, Z) in das Eingabefeld Skalierung ein. Wenn die Option Unterschiedliche Skalierung in X,Y,Z in den Programmeinstellungen aktiviert ist, werden die folgenden 3 Eingabefelder für die 3 verschiedenen Richtungen angezeigt:

Skalierfaktoren für alle 3 Richtungen
• Geben Sie die benötigten Skalierungsfaktoren für die X-, Y- und Z-Richtung in die 3 Eingabefelder ein (von links nach rechts).
• DentalCAM skaliert die Arbeiten und verwendet dabei die getrennten Skalierungsfaktoren für die 3 Richtungen.
• DentalCAM erhöht oder senkt die Größe von allen Arbeiten im Rohling um den Skalierungsfaktor. Wenn Sie die Arbeiten im Rohling nesten, passt DentalCAM die grafische Darstellung der Arbeiten entsprechend an.
5. Wenn Sie dem Rohling eine Chargennummer zuweisen müssen, geben Sie diese in das Eingabefeld Chargennummer ein.
6. (Optional) Geben Sie einen Kommentar in das Eingabefeld Bemerkung ein.
7. Wenn Sie einen Rohling mit Farbschichten nutzen möchten, wählen Sie die Anzahl an Schichten neben der Beschriftung Anzahl Farbschichten:

• Um die Anzahl an Schichten zu verringern, wählen Sie das folgende Symbol:

• Um die Anzahl an Schichten zu erhöhen, wählen Sie das folgende Symbol:

• Die aktuelle Anzahl an Schichten wird neben den Symbolen angezeigt. Die Standardanzahl ist 1.

8. Wählen Sie das folgende Symbol:

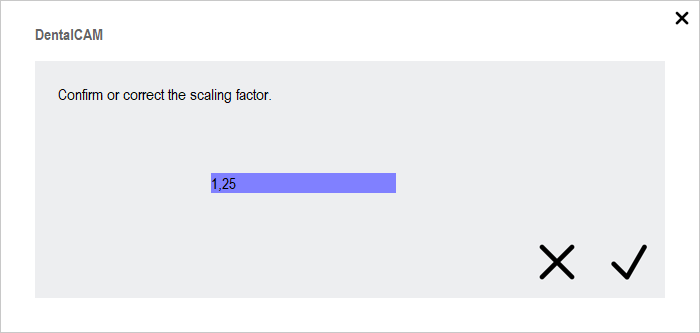

• Bei einigen Rohlingstypen verlangt DentalCNC, den Skalierungsfaktor zu bestätigen oder zu korrigieren. Der Wert im Eingabefeld Skalierung ist vorausgewählt.

  Falls Sie die Option Unterschiedliche Skalierung in X,Y,Z aktiviert haben, werden nacheinander 3 Fenster für die Achsen X, Y, Z angezeigt.





9. Geben Sie falls notwendig die korrekten Skalierungsfaktoren ein. Wählen Sie das folgende Symbol:

• Das Folgende geschieht:

  1. DentalCAM Weist dem Rohling eine eindeutige ID-Nummer zu und fügt ihn dem Archiv hinzu.

     Sie können in den allgemeinen Programmeinstellungen wählen, ob die Rohlings-ID eine globale fortlaufende Nummer ist oder auf dem Erstellungsdatum des Rohlings basiert.  Auftrags-ID auf Erstellungsdatum basieren

  2. Eine Rohlingskarte mit den Rohlingsdaten wird an der ersten Stelle im Archiv angezeigt.

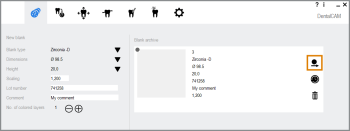

10. Falls gewünscht bearbeiten Sie den Rohling, indem Sie das folgende Symbol auf der Rohlingskarte wählen:





• Die STL-Import-Ansicht öffnet sich, wo Sie Arbeiten in den Auftrag importieren.

Rohlingskarten

Rohlingskarten werden im Rohlingsarchiv von DentalCAM verwendet. Sie zeigen grundlegende Daten und ein Vorschaubild der Rohlinge, die aktuell auf Ihrem CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. gespeichert sind.

Auftragsstatusanzeige

Die Auftragsstatusanzeige in der oberen linken Ecke der jeweiligen Rohlingskarte zeigt an, ob der Auftrag zum Berechnen geeignet ist. Siehe diese Abbildung

Gründe, warum Aufträge nicht berechnet werden können:

• Nicht genügend Stege gesetzt
• Arbeit zu hoch für den Rohling
